[家具制作] 木工diy图解,自制简易原木榫卯书架

至简 发表于 2023-3-8 16:31:07|来自: | 显示全部楼层 |阅读模式
都希望自己的书架有着不一样的独特,而这种独特的审美体验来自我们的生活。今天木匠圈(微信号mujiangquan)带来的这款榫卯书架,整体上采用了一些非常简单的木板进行榫卯组装,不需要任何螺丝和夹具。具有了与众不同,强调自然,简约的独特风格。

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

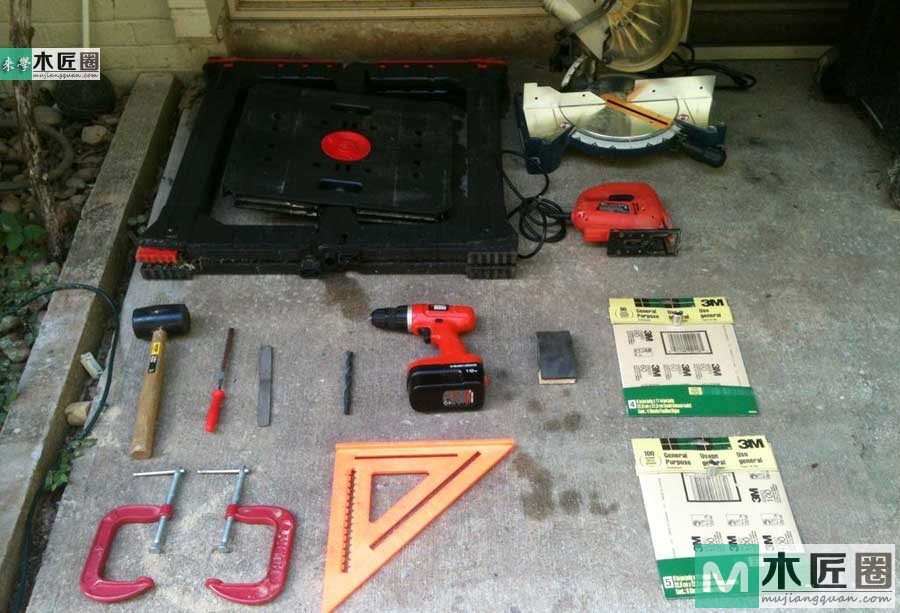

主要材料:
松木板,斜切锯,手持式圆锯,无绳钻,工作台桌,锤子,C夹,角尺,卷尺,铅笔等。

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架
制作步骤:

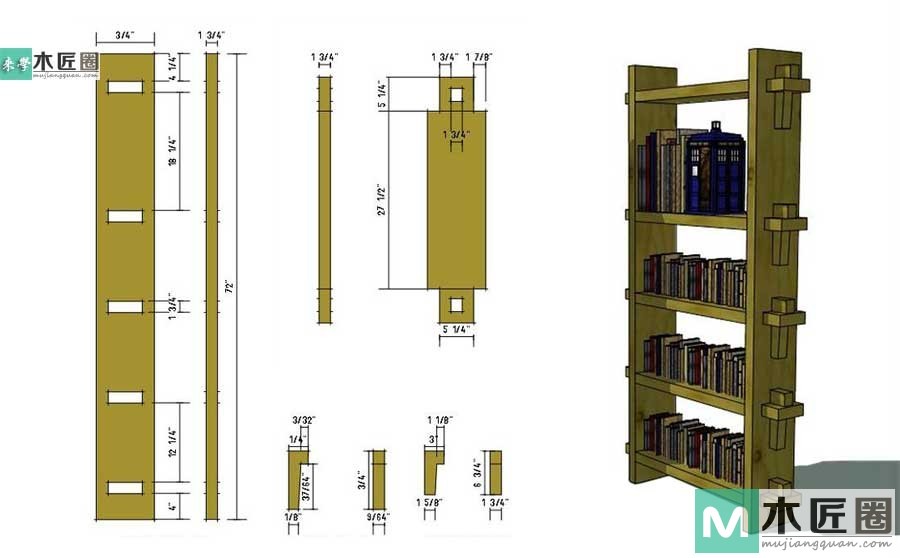

本款书架采用横挡板卯榫眼凿穿,直榫外露,外加三角形楔钉榫固定的方式。不需要太多工作,但是对精确度还是有要求。书架的大小可以自己定,层数要自己定好,每层的隔板和架子都可以随意组合和摆放。也可以不规则,但是要有美感。

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架
步骤1准备木料

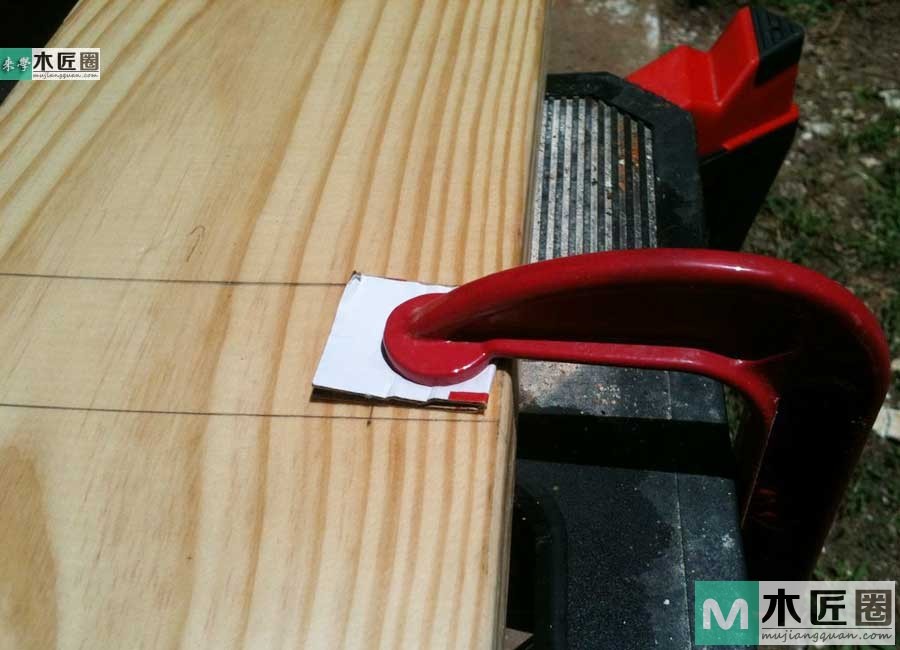

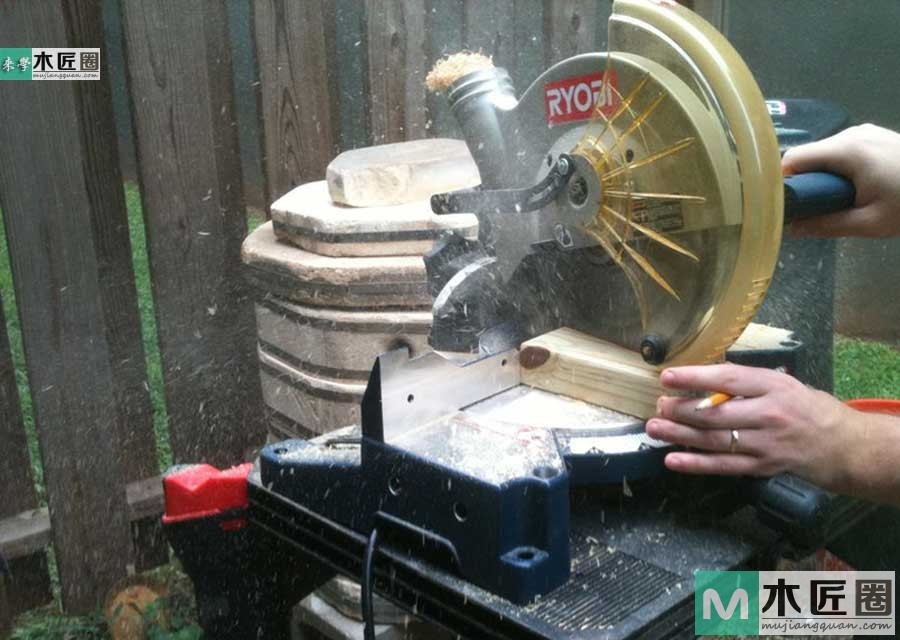

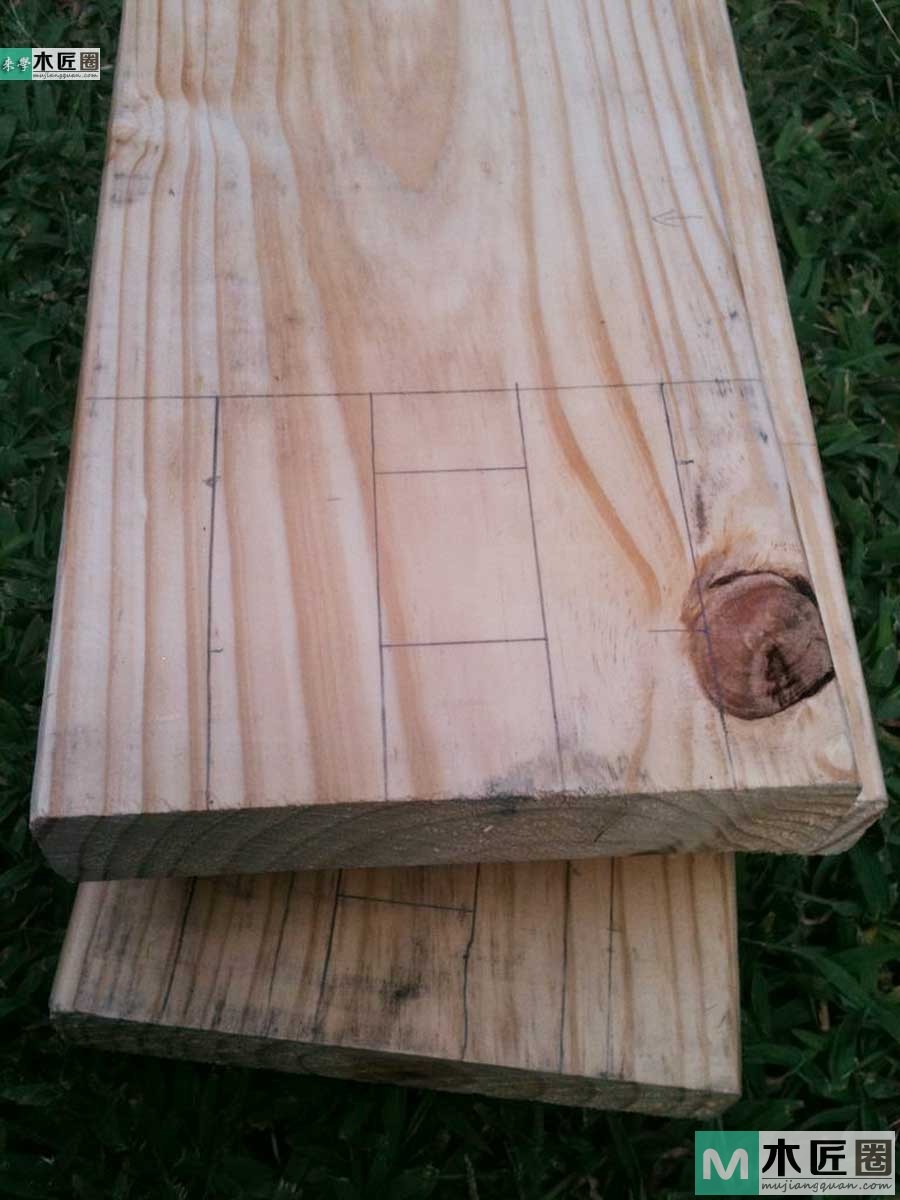

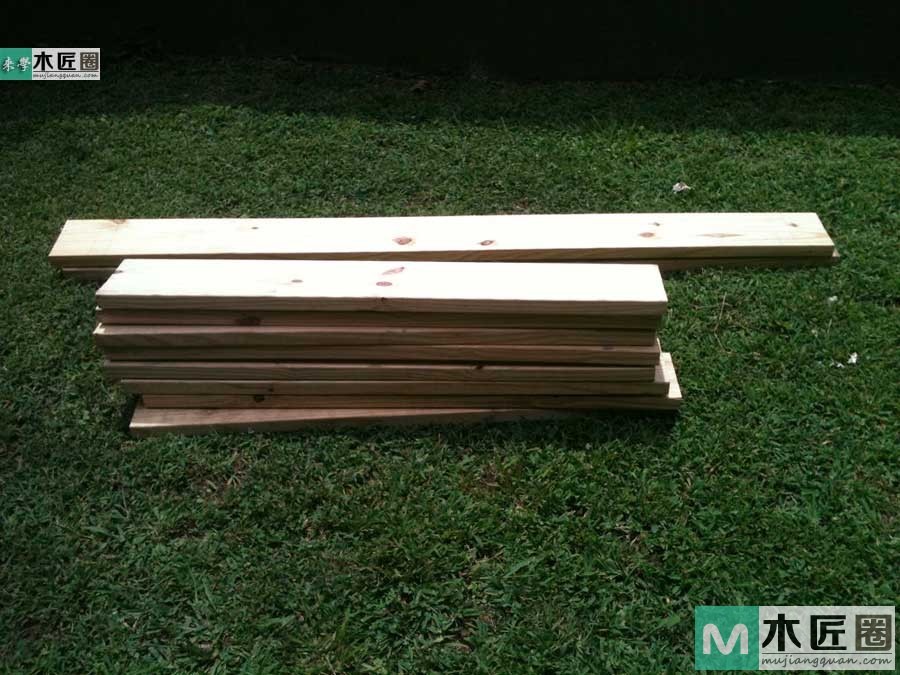

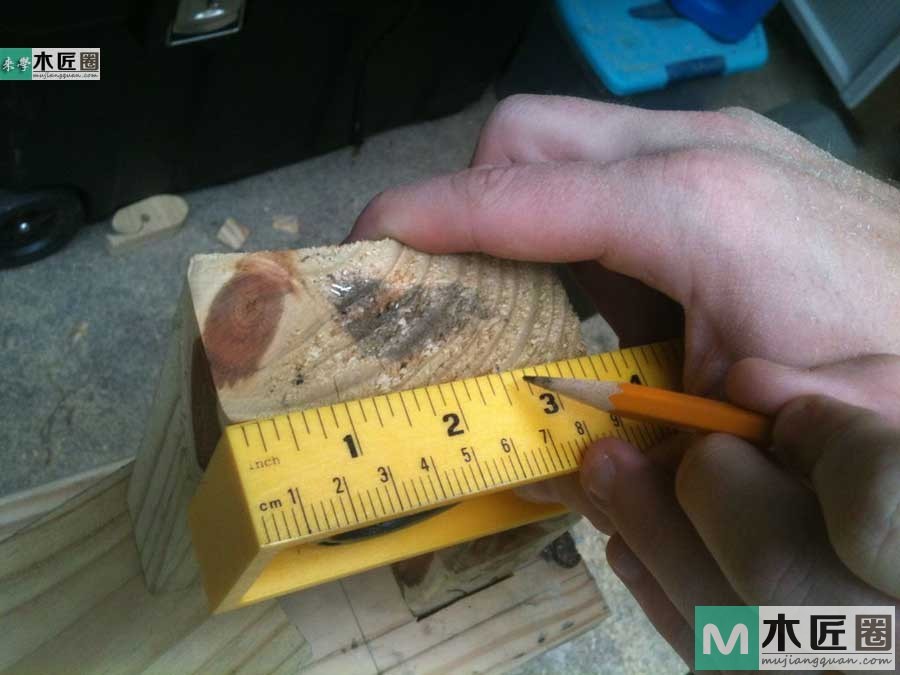

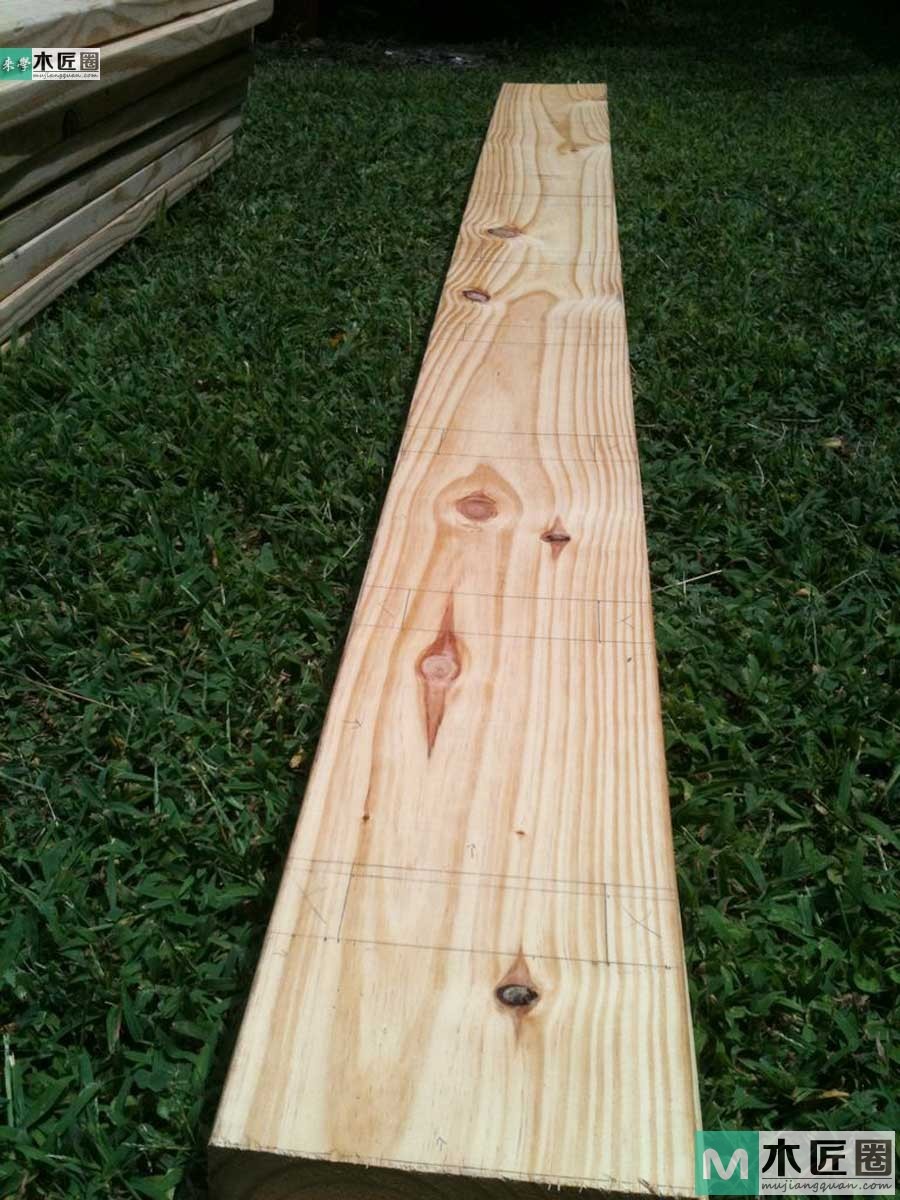

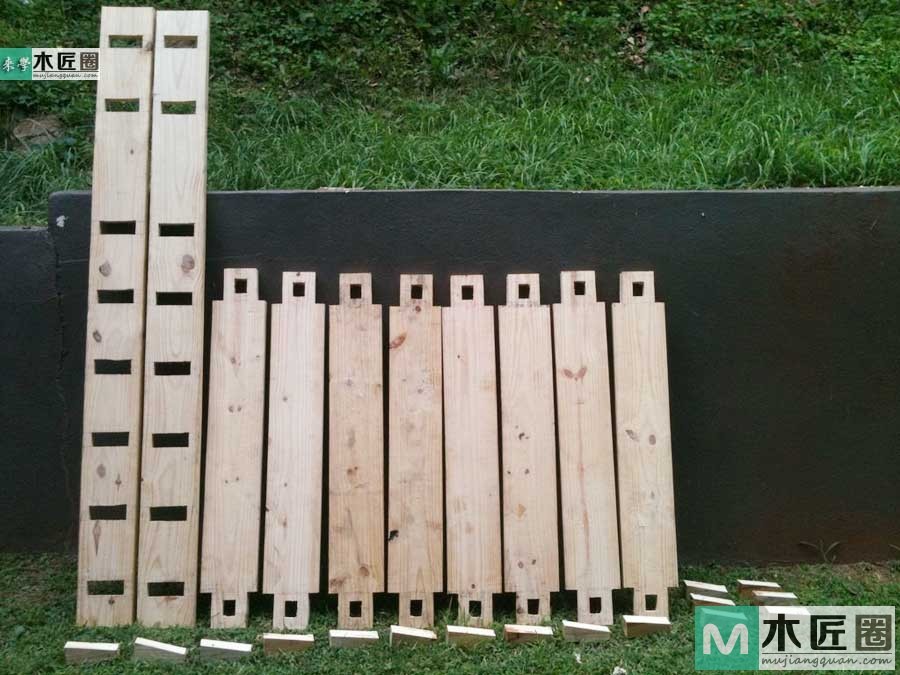

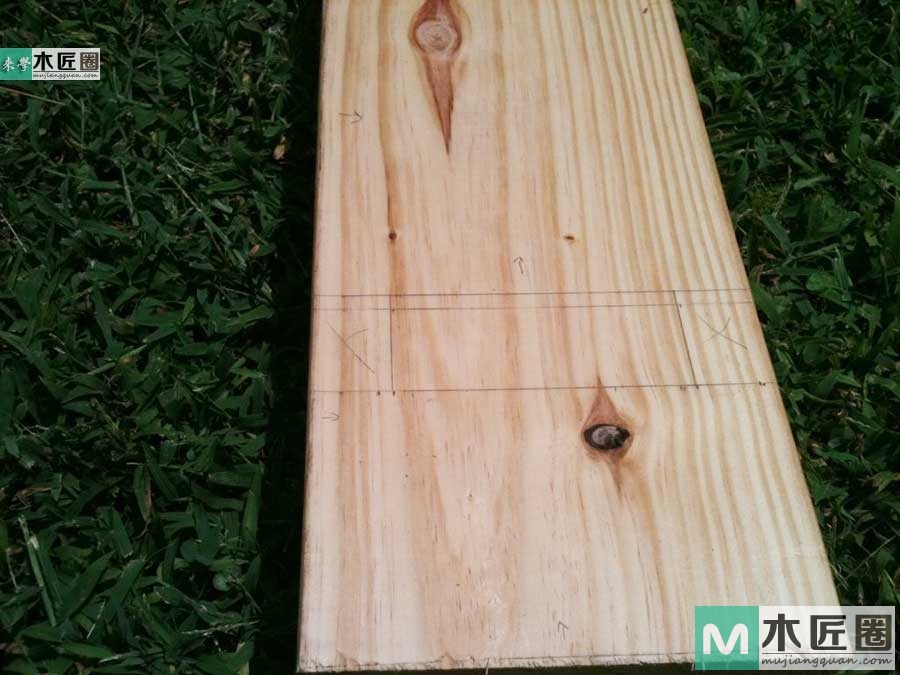

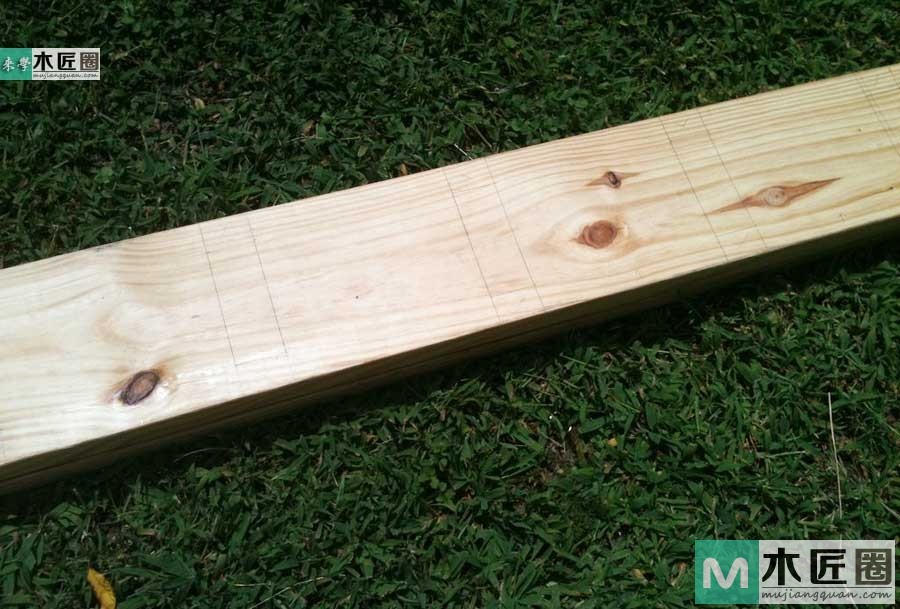

根据自己设计的尺寸开始开料,大料切割好后,用铅笔根据使用的图纸尺寸在木料上做好标识。做标识的时候要养成习惯,我习惯用打叉的代表需要保留的部分,也有打叉代表去除的标记。

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架
步骤2制作立柱板

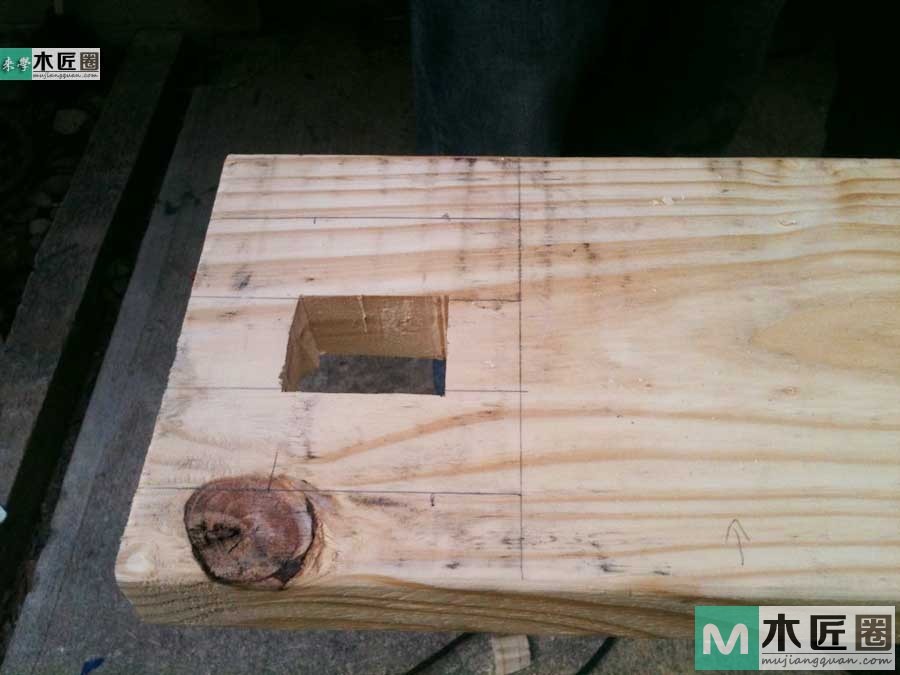

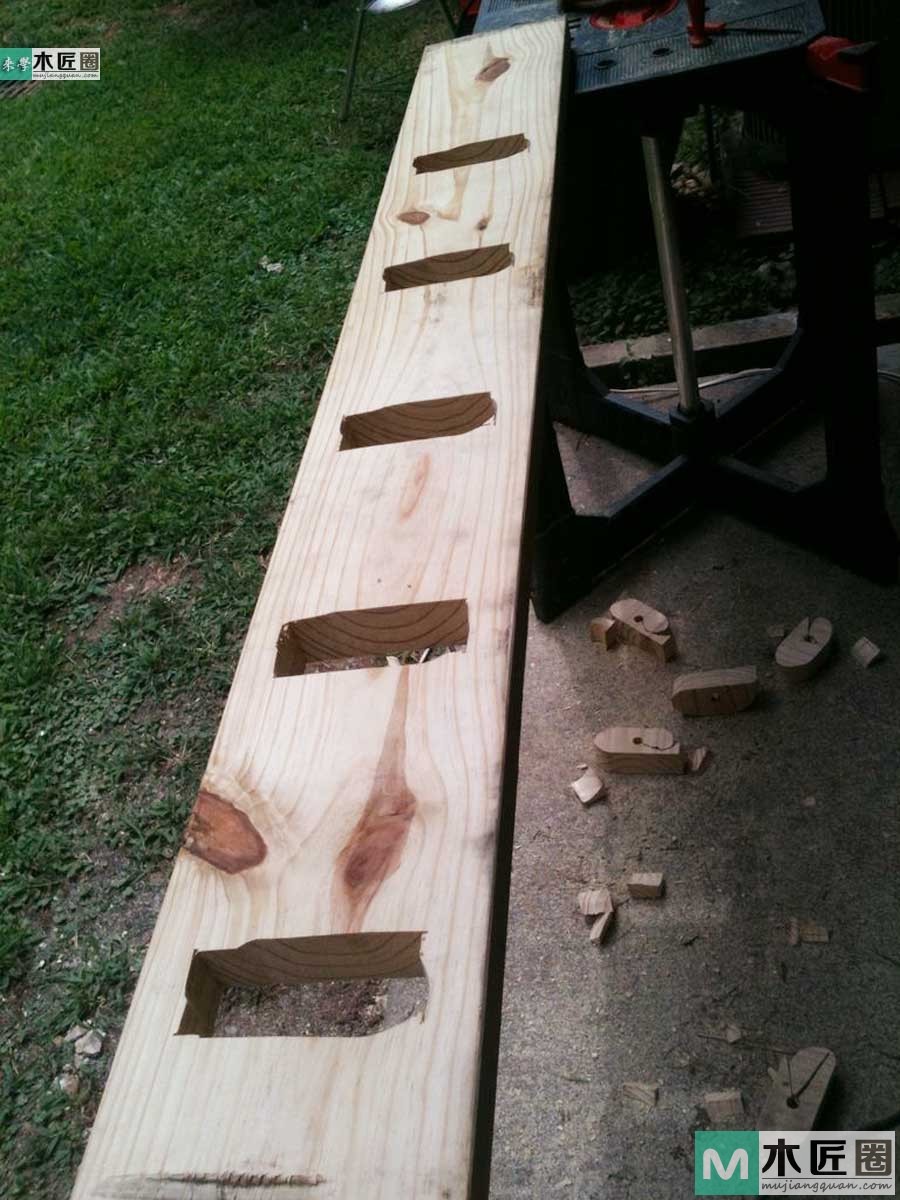

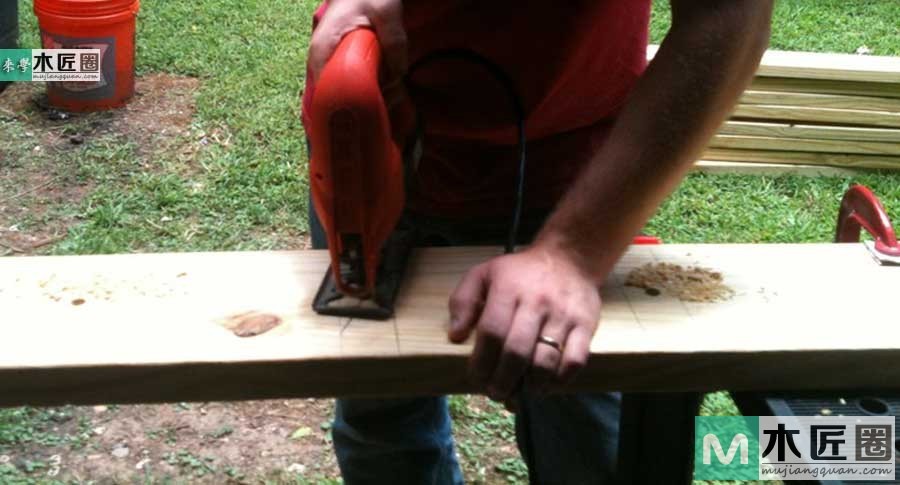

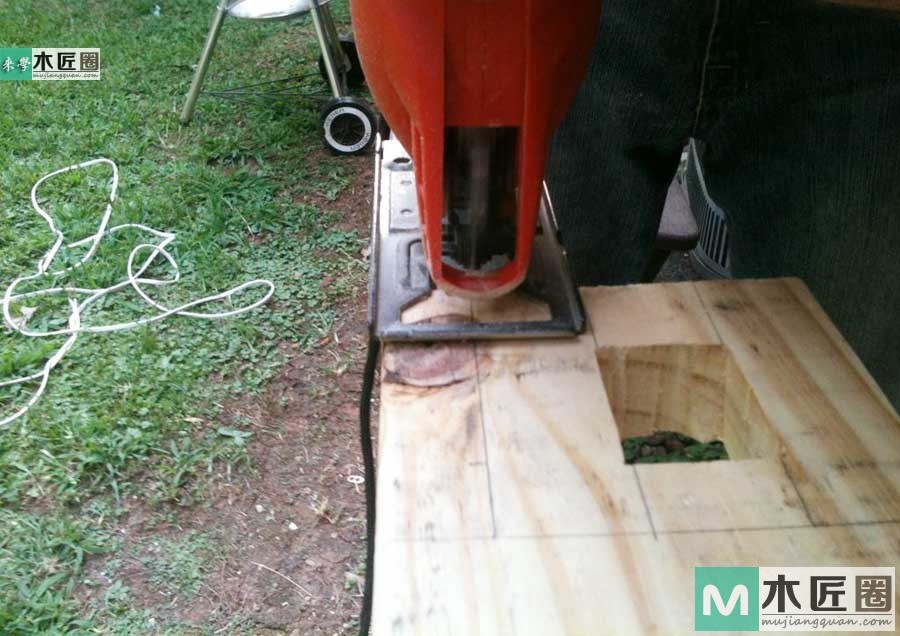

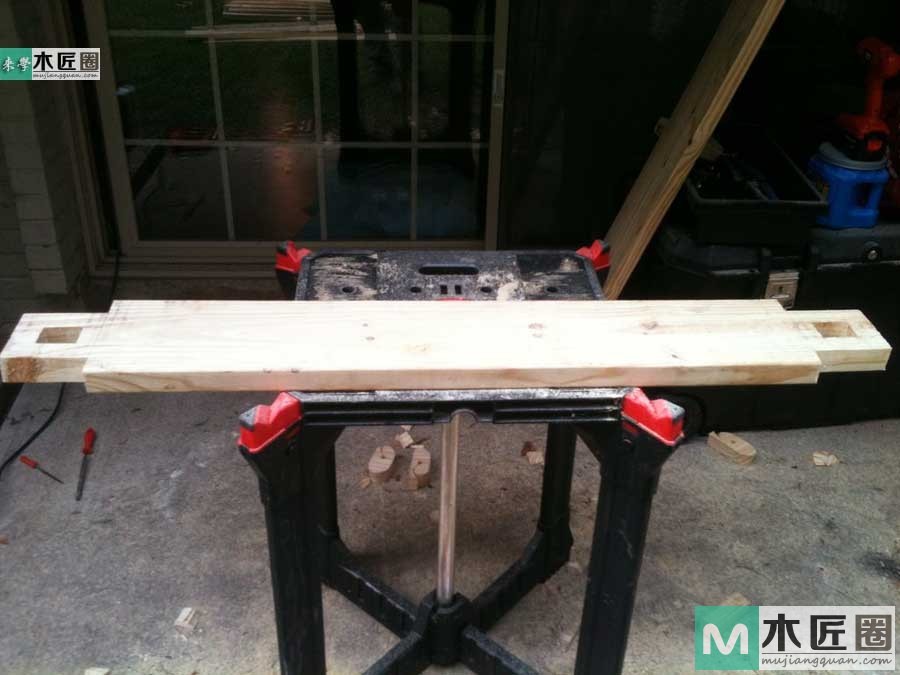

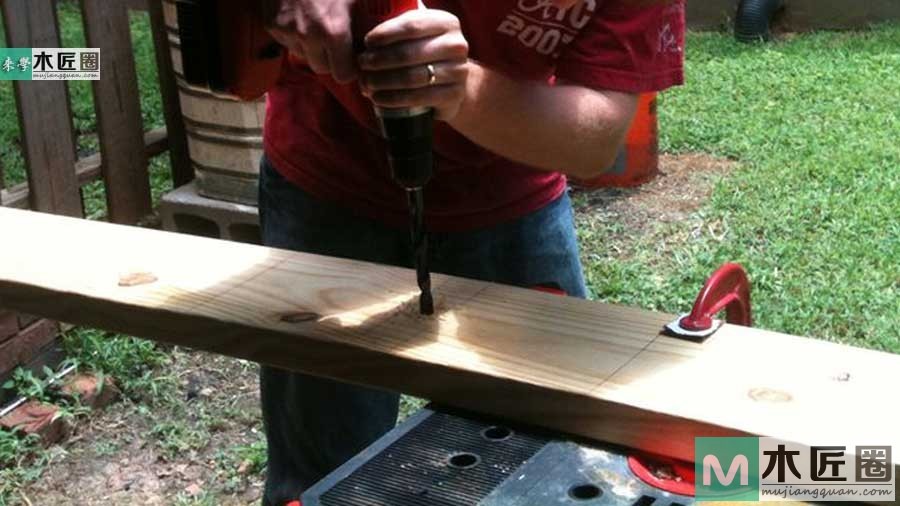

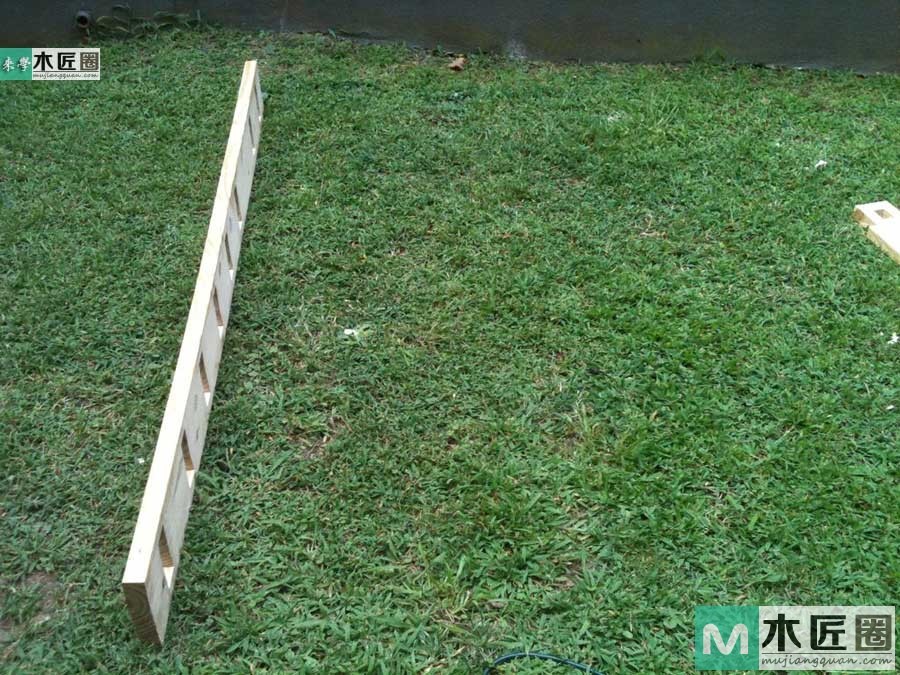

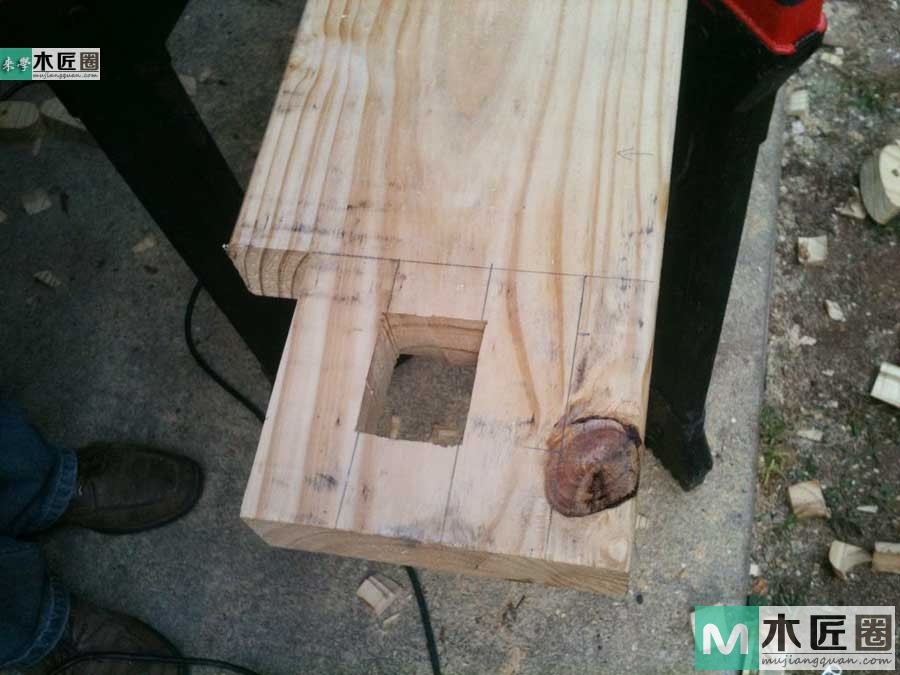

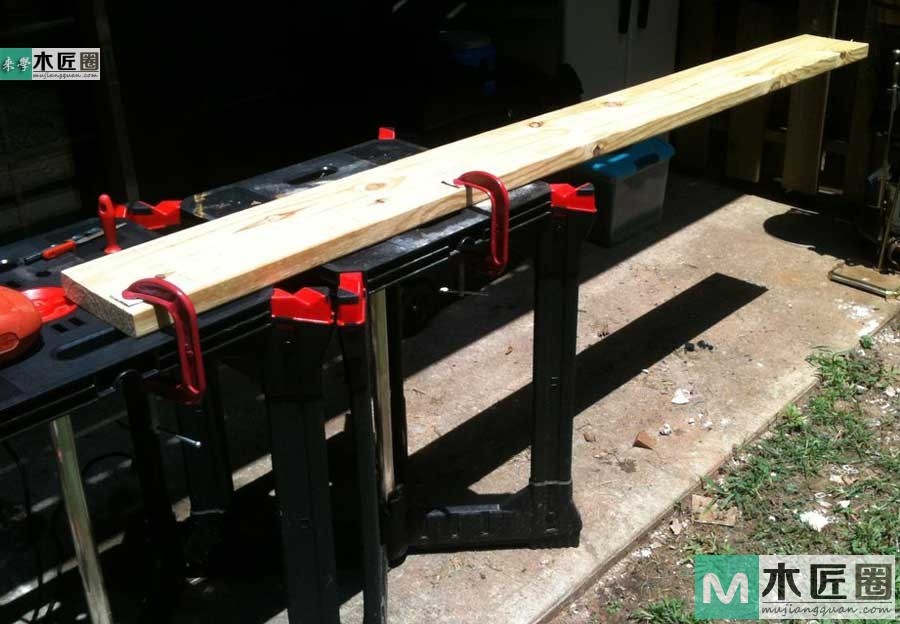

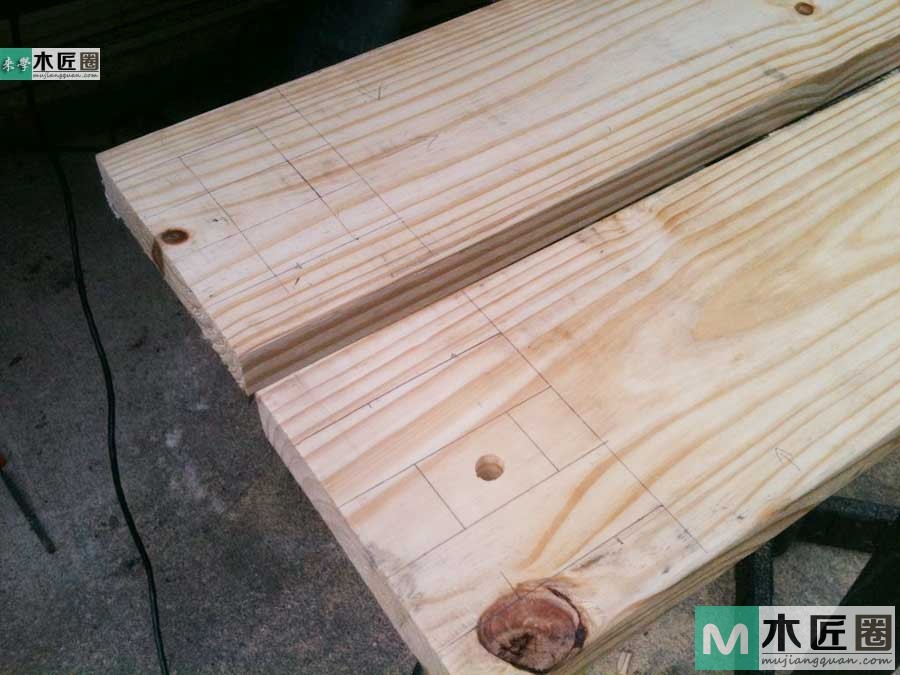

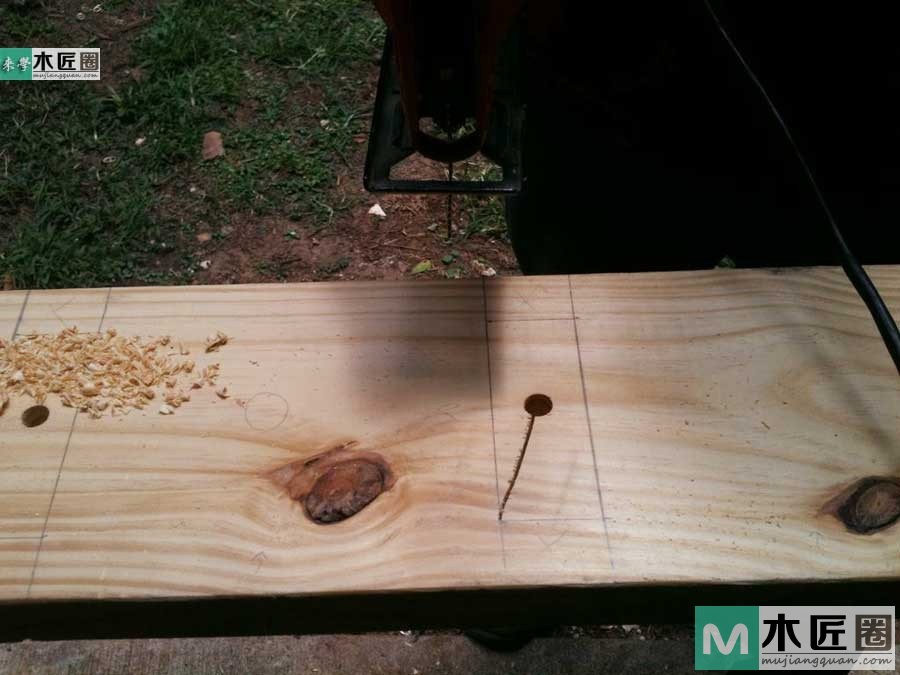

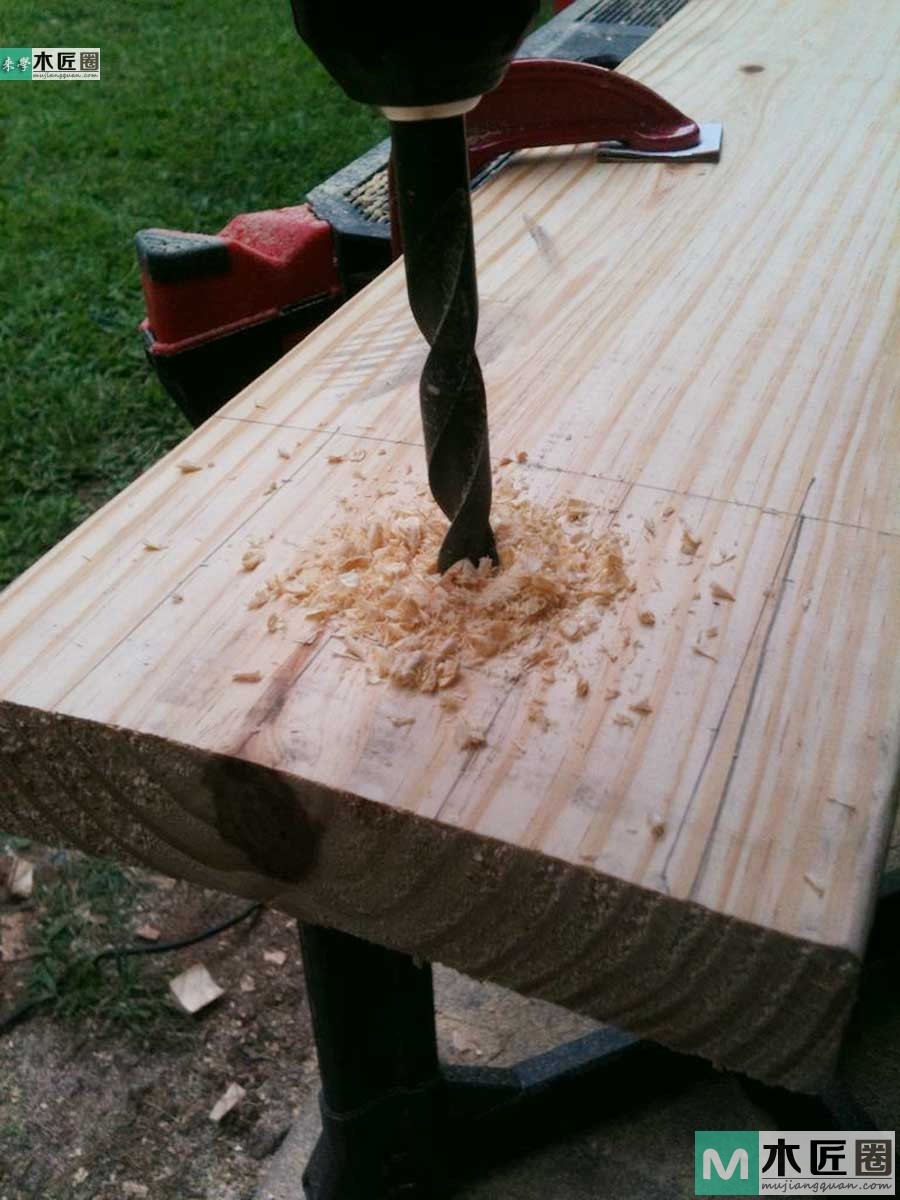

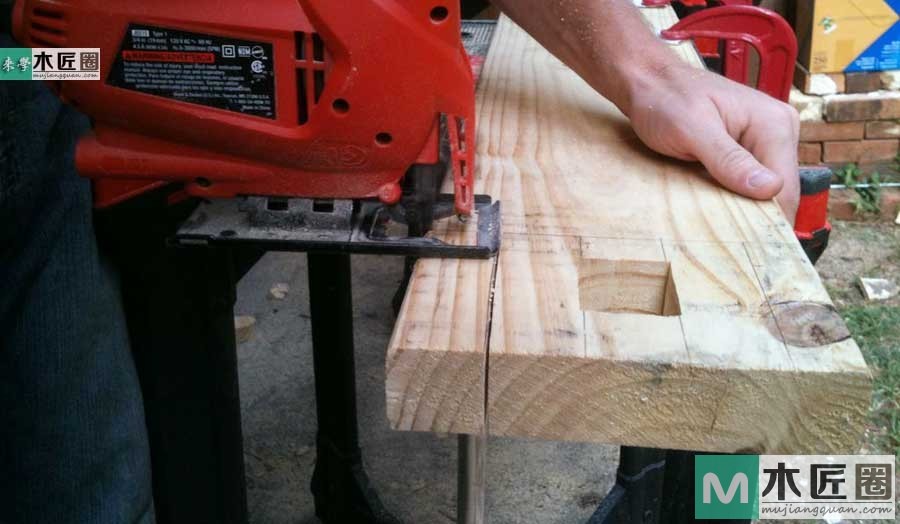

把书架的立柱板固定在木工台上,用手钻在需要切割的卯口钻孔(如图)。钻孔后就可以用切割机切开卯口,然后再修平整即可。卯口一定要耐心修复平整,否则影响书架的稳定性。

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

步骤3切横挡板

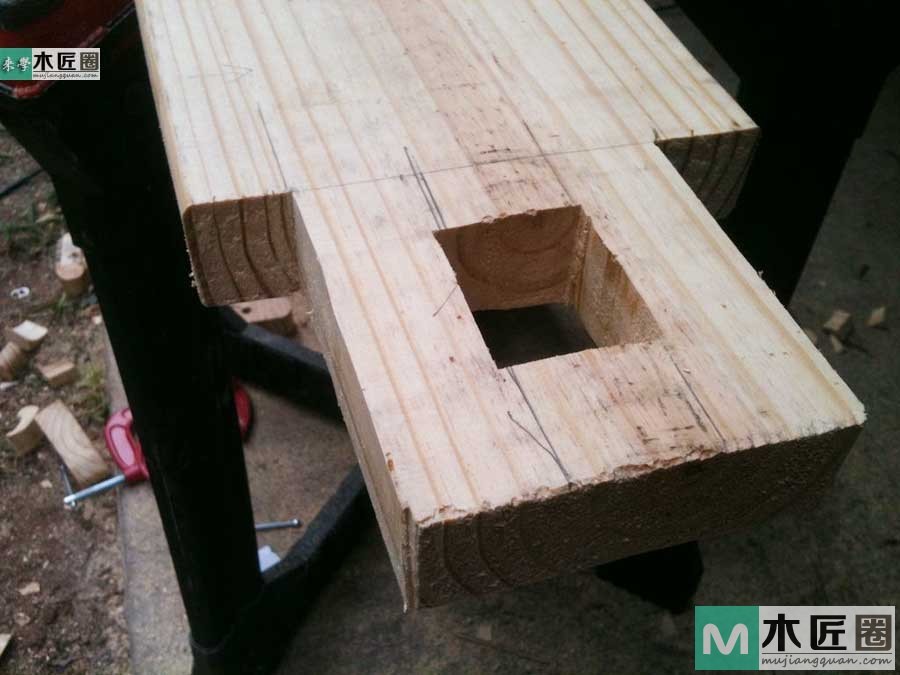

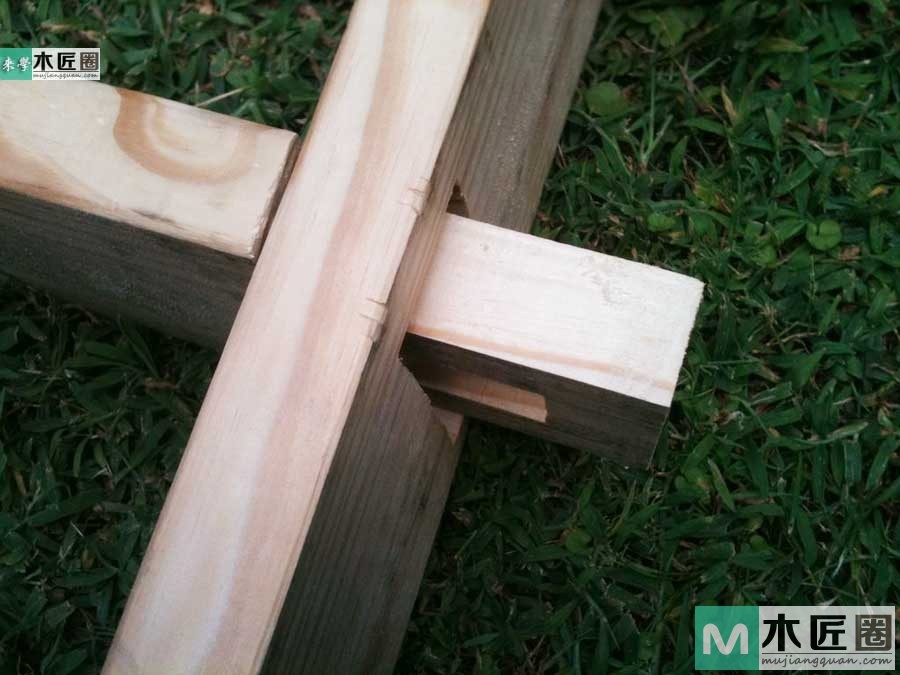

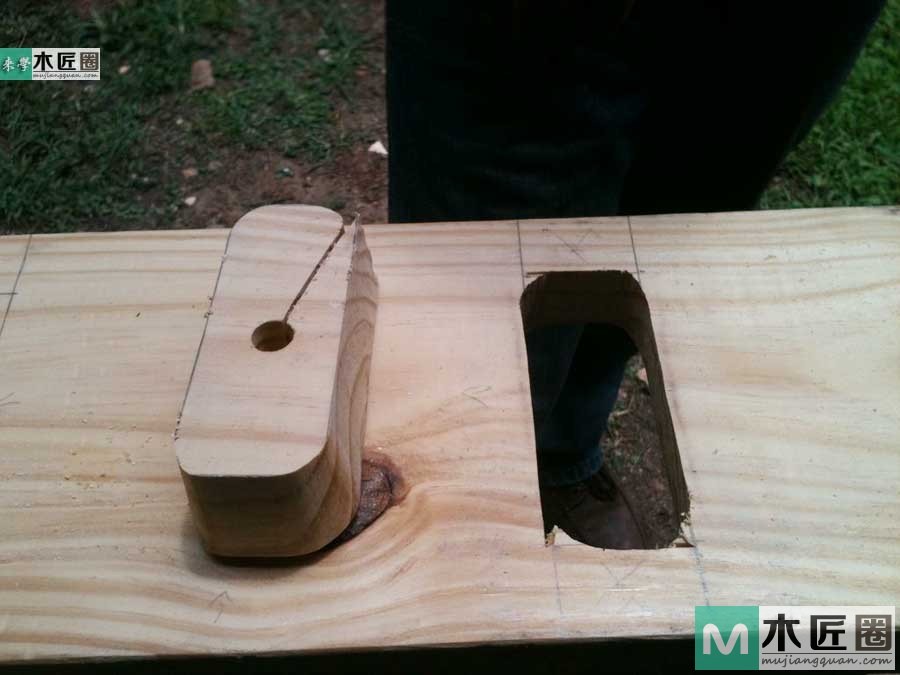

书架横挡板是制作成卯榫眼凿穿,直榫外露,然后在榫头外部制作一个楔钉榫。透榫工艺较易,省时省力,开卯时不必过多考虑卯孔的深度是否得当。开出卯孔后,稍加修整即平平展展。透榫的特点是多快好省,在各种流派的古典家具中都有应用。

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架
步骤4制作楔钉

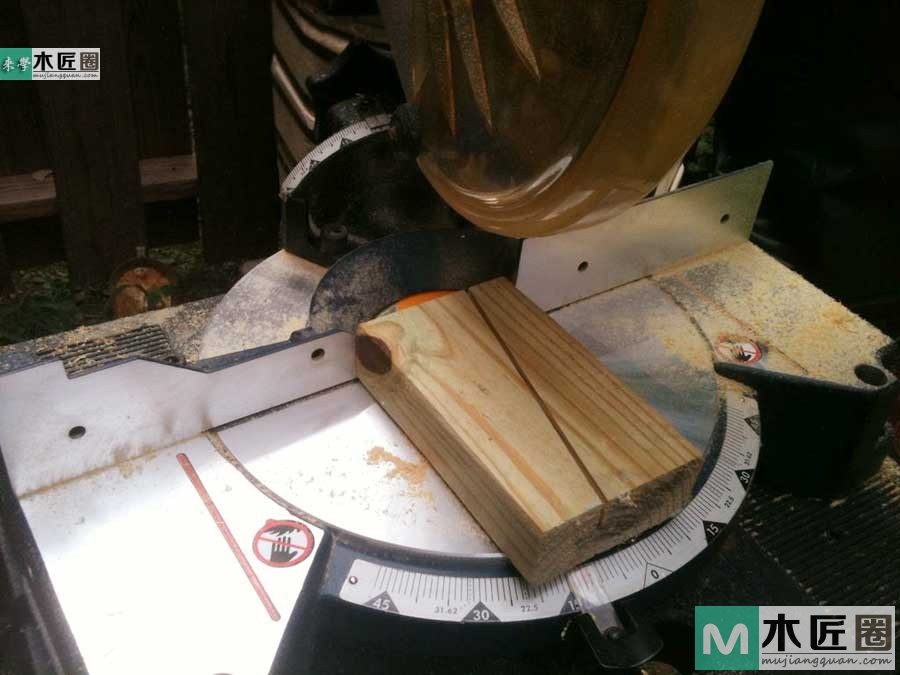

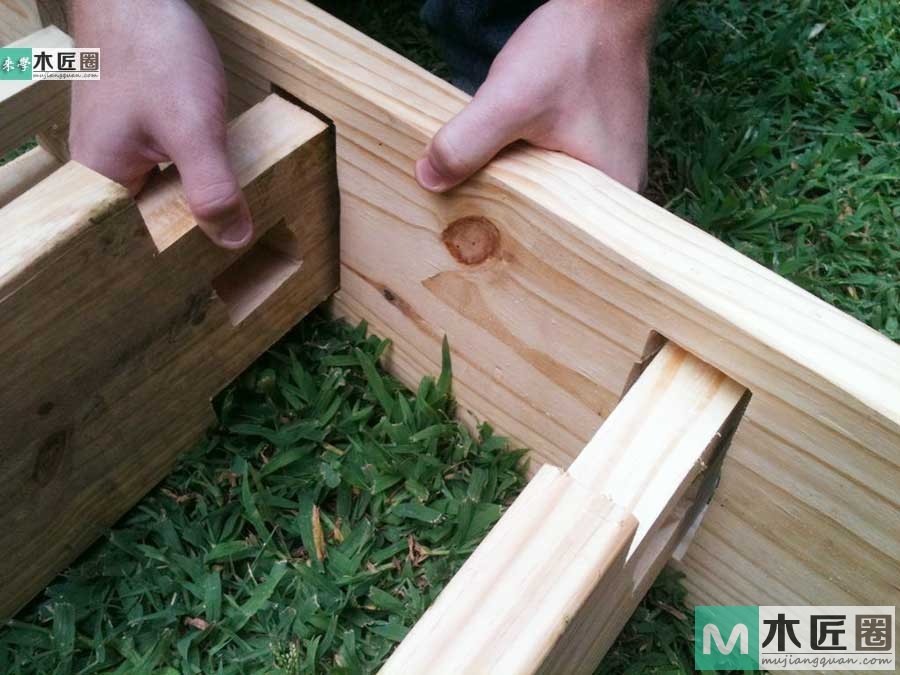

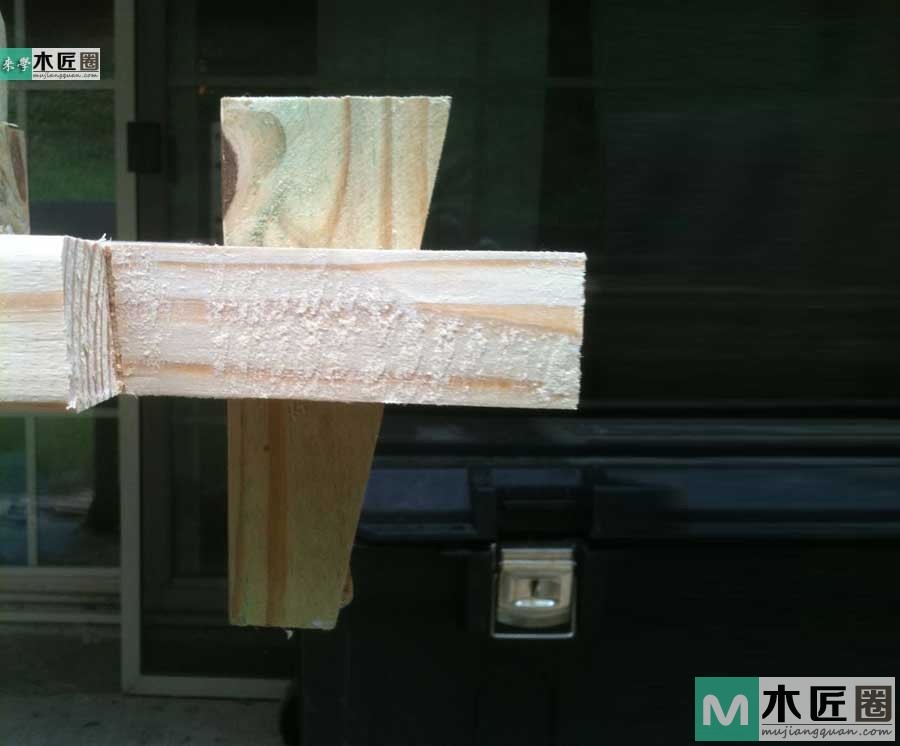

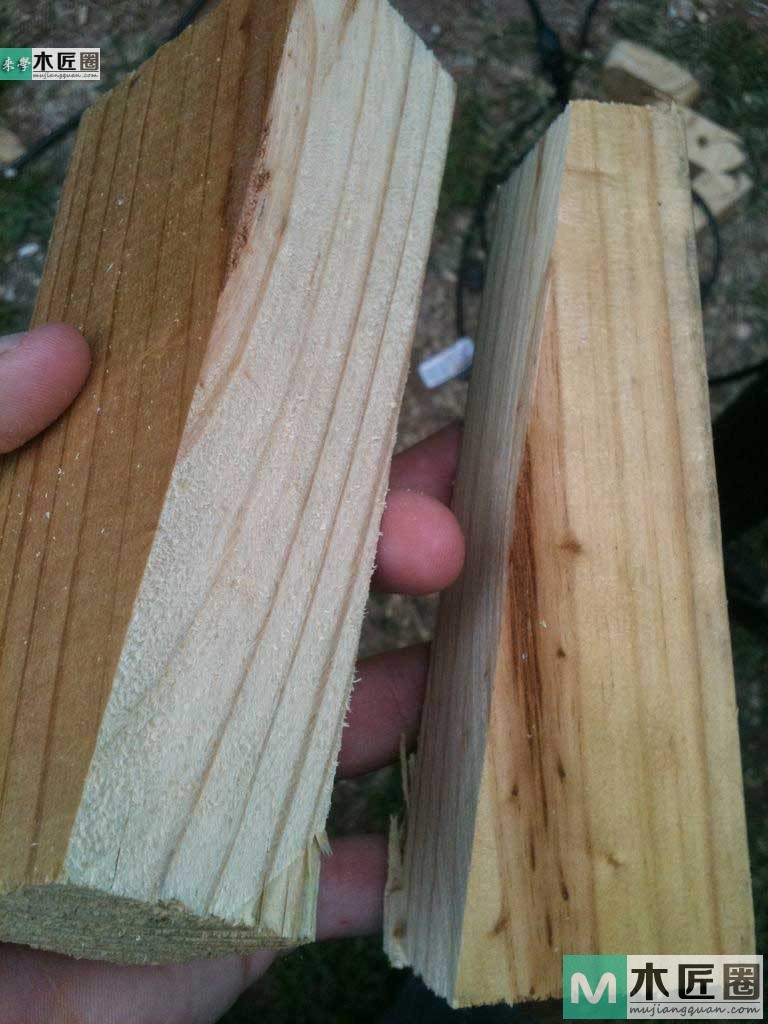

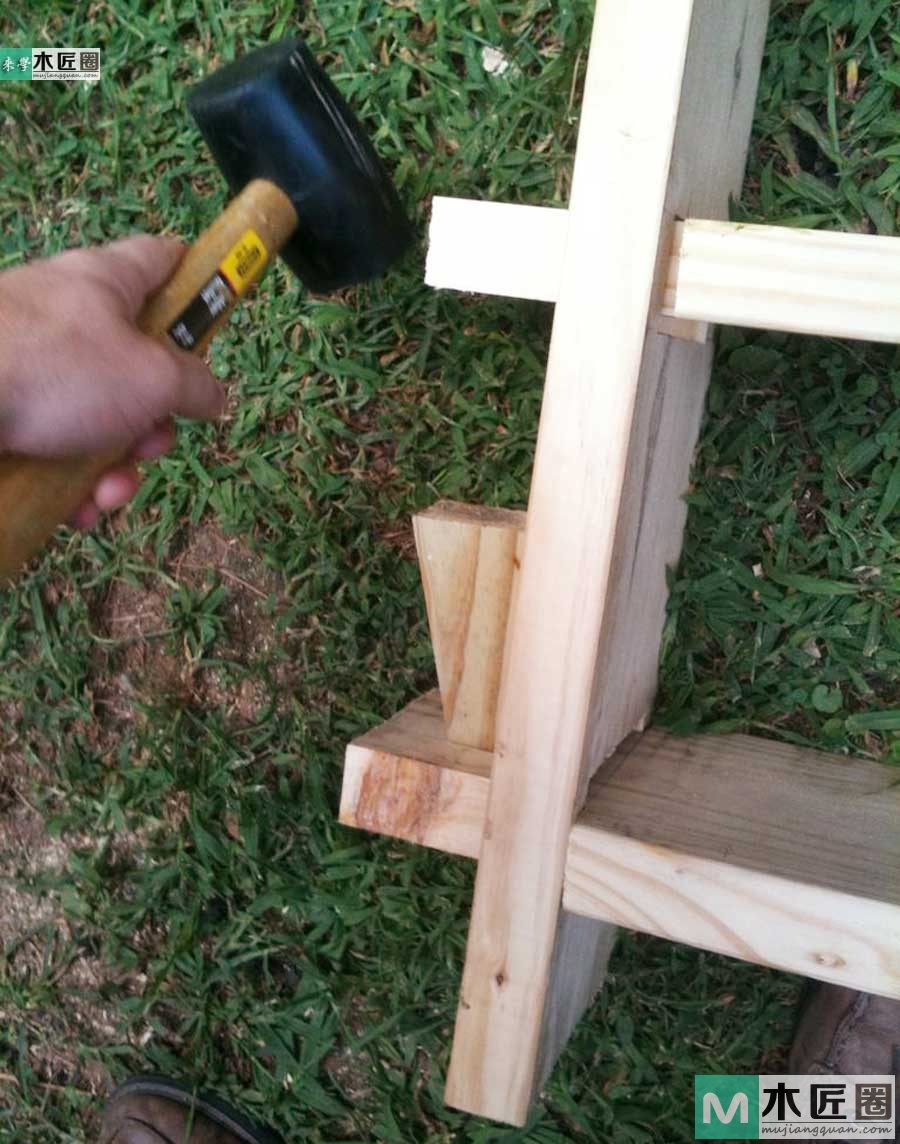

书架上楔钉榫是用来连接横挡板透榫的楔钉,榫头交搭,同时让榫头上的三角楔钉入槽,使其不能上下移动。然后在搭扣中部剔凿方孔,将一枚断面为方形,一边稍粗,一边稍细的三角形楔钉插贯穿过去,使其不能左右移动。

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

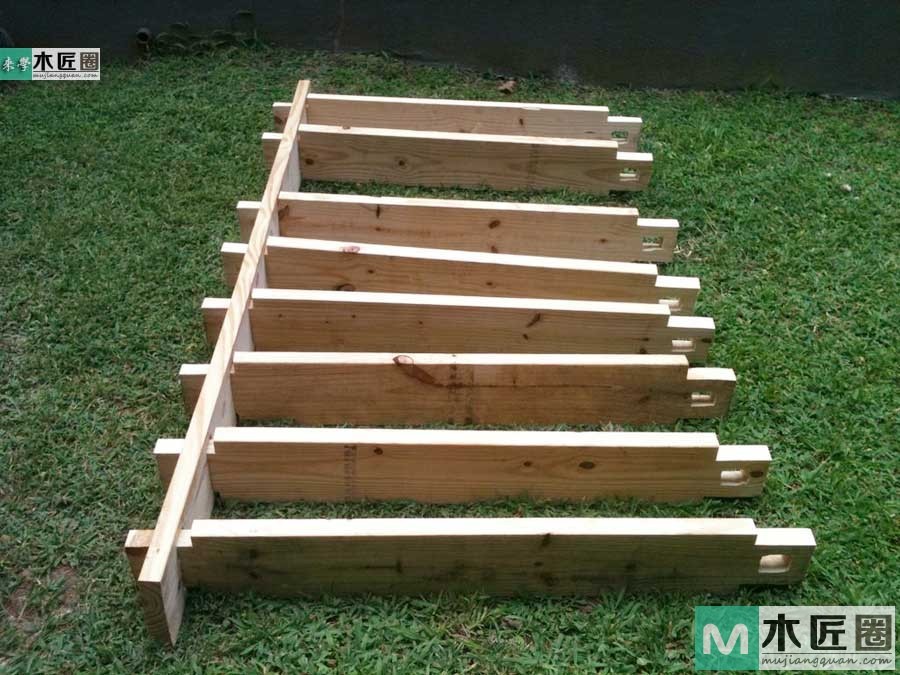

步骤5组装书架

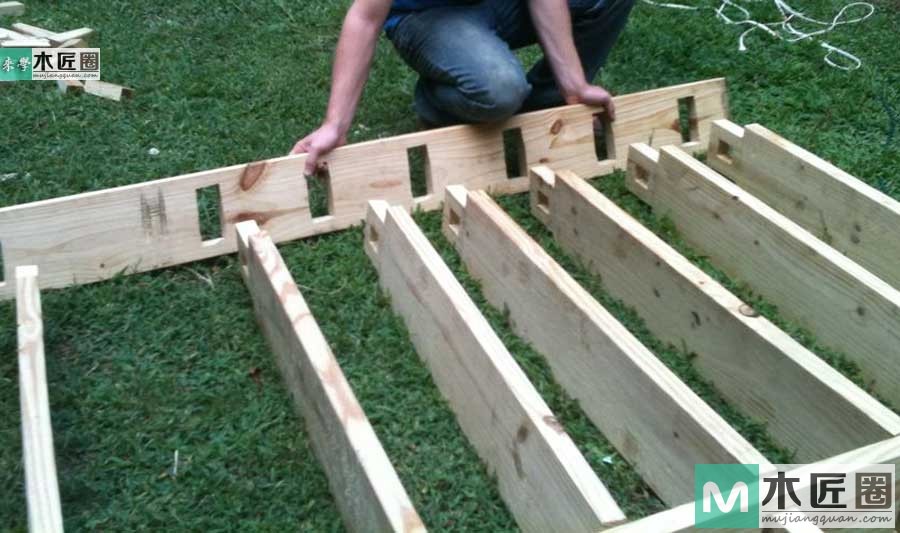

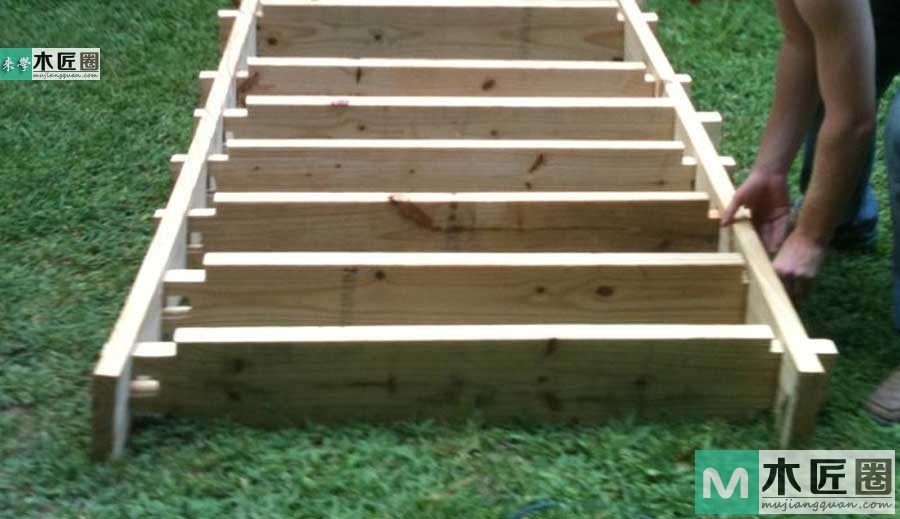

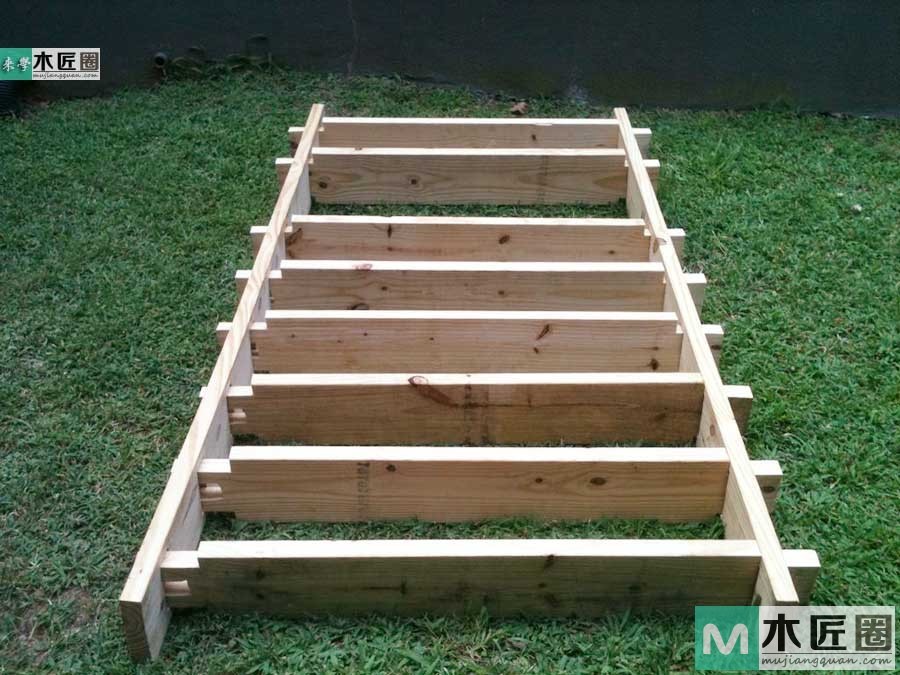

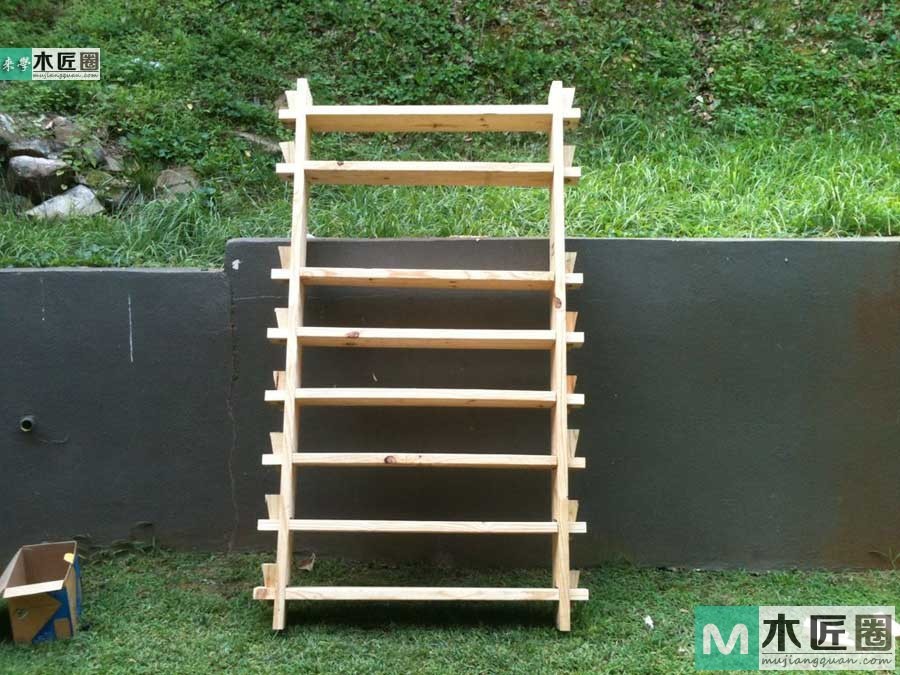

diy榫卯书架的制作过程相对来说是比较简单的,书架大约宽2,高2.88层架子隔成7个空间。是由顶板、搁板、侧护板、底坐等部分组成的框架结构。每层的隔板和架子都可以随意组合和摆放,放书的空间可以灵活组合。

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架
步骤6完工

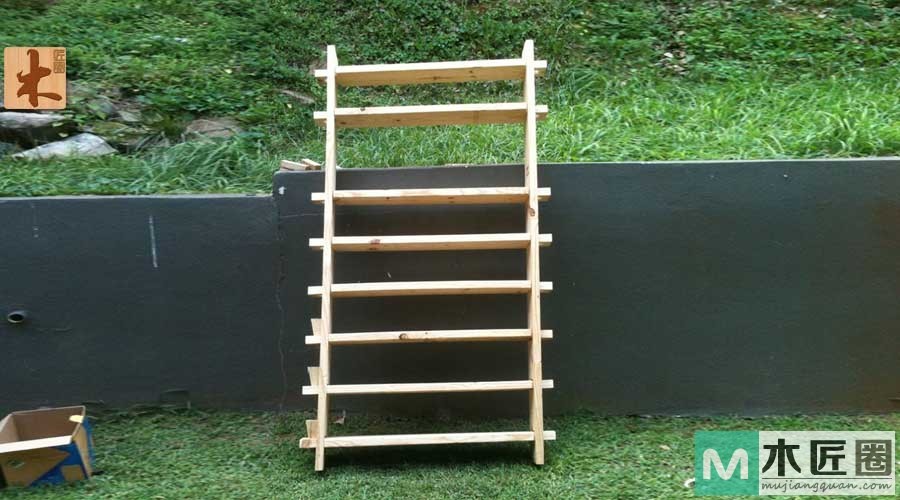

文艺青年如何拥有属于自己的书架呢?那么就亲手制作属于自己的书架。它大得足够放下我所有的书籍,设计风格有点复古派。简单富有几何线条感,每层格子里都能放几十本左右的书,总体容量很大适合空余的角落和墙面的边缘。

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

木工diy图解,自制简易原木榫卯书架

全部回复3 显示全部楼层
杨家将 发表于 2023-10-12 10:51:32|来自: | 显示全部楼层
简单粗暴!高度是有点,危险系数高,特别是家里有小朋友的话!
回家建房手机认证 发表于 2023-12-5 15:14:27|来自: | 显示全部楼层
结构不好,大榫头连接影响受力,做成双榫,更好
weiqiud手机认证 发表于 2023-12-30 14:57:56|来自: | 显示全部楼层
这书架绝对粗爆!
