在《如何从零开始，学习传统木抽屉面板的制作方法》一文中，图解了实木抽屉面板和侧板的制作方法，深受圈友们的支持。那么今天继续在木匠圈分享抽屉后板和侧板连接图解，相信通过这两篇文章的介绍，一般的木工爱好者都可以独立完成实木抽屉的制作。

学做木工，怎样制作榫卯抽屉的方法图文

主要材料：

后板，侧板，手锯，手刨，手工凿（多规格），直角尺，活动角度尺，画线刀，铅笔等。

学做木工，怎样制作榫卯抽屉的方法图文

制作概要：

今天木匠圈(微信号：木匠圈)，分享教程是抽屉后板的制作。随着时代的变迁和制作材质的变化，实木抽屉的制作方式也发生了翻天覆地的变化。一直以来以实木为材质，采用燕尾榫的制作工艺受到木匠师傅们的情有独钟。现如今，越来越多的木工爱好者们，也把手工制作抽屉过程当作很最的木工体验。

学做木工，怎样制作榫卯抽屉的方法图文

步骤1：巧画榫卯线

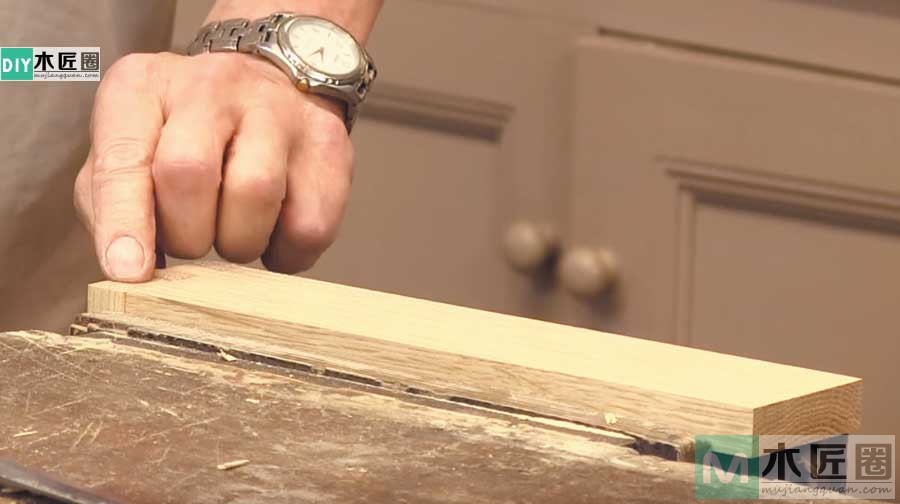

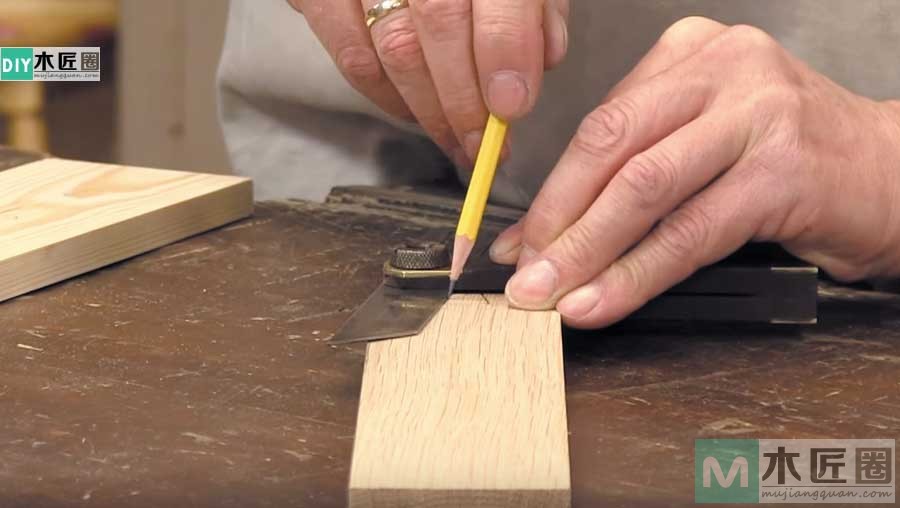

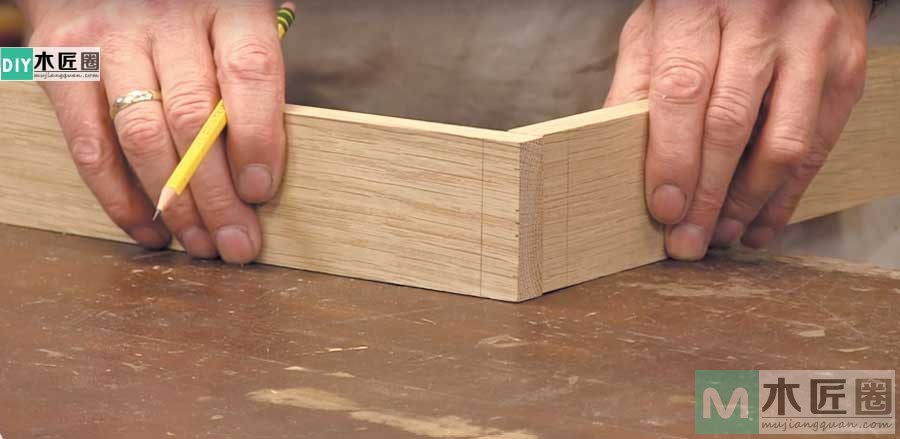

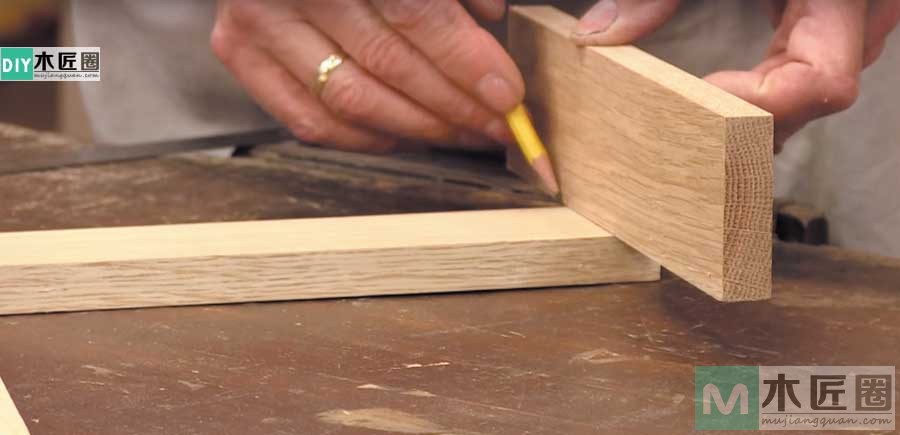

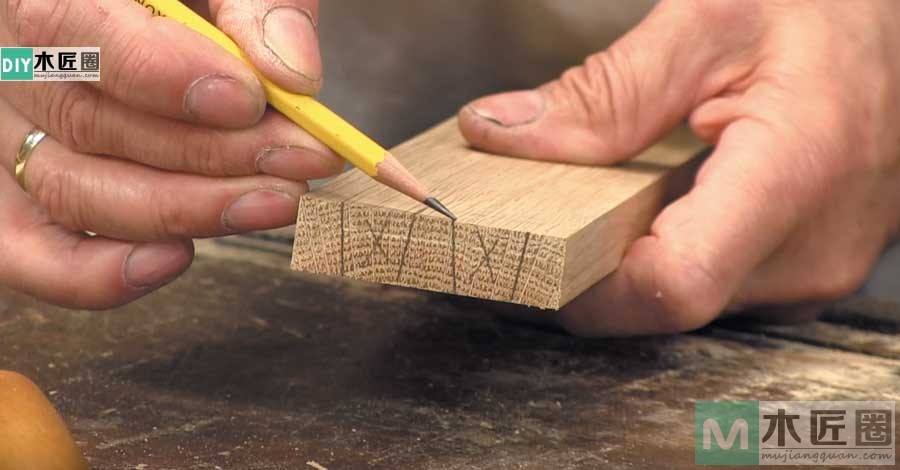

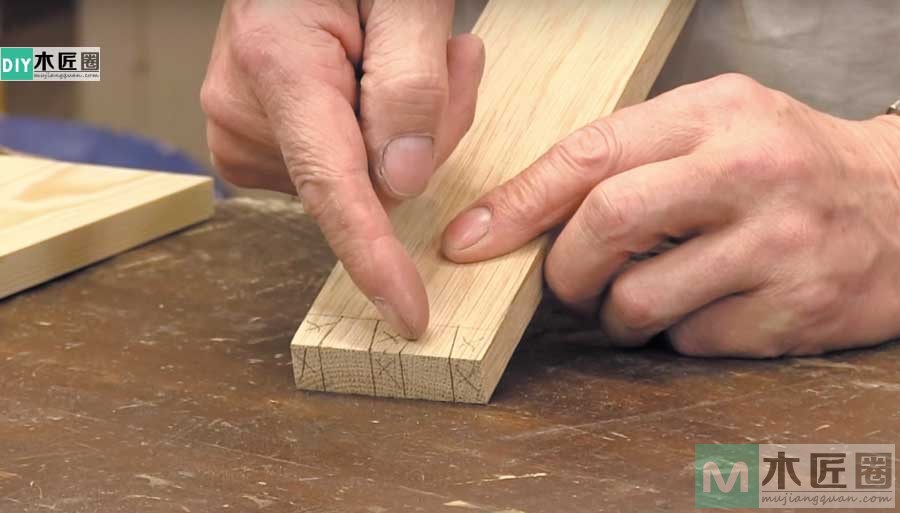

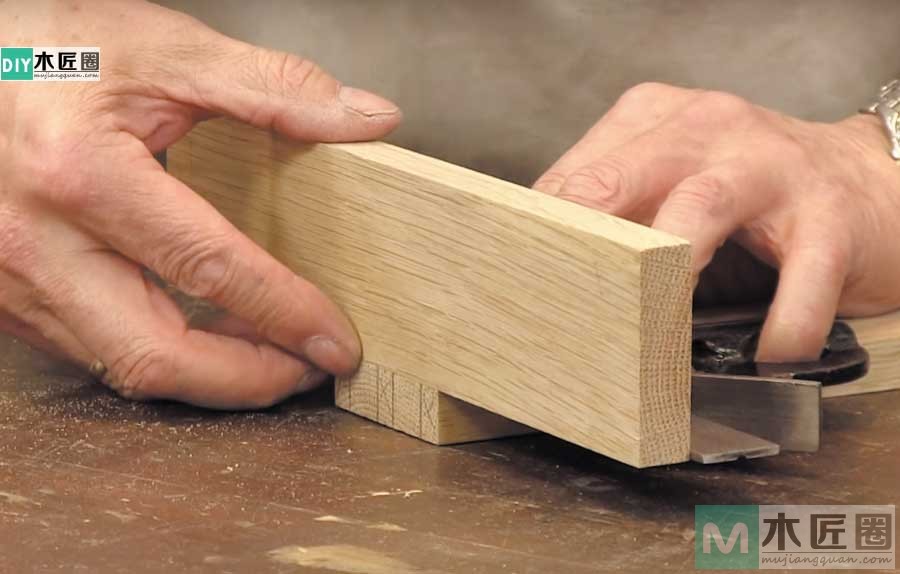

首先用手刨处理好后板和侧板，用铅笔标出侧板（榫槽端）和后板（榫头端），再把侧板平放在木工桌上，用后板在侧板尾端画出榫肩线（即木板厚度）。然后根据侧板的宽度和厚度计划设计的榫头数，再用活动角度尺在侧板上画出约80度锥角的榫槽线，并在需要切割的部分打上“×”标记（如下图）。

学做木工，怎样制作榫卯抽屉的方法图文

步骤2：做燕尾侧板

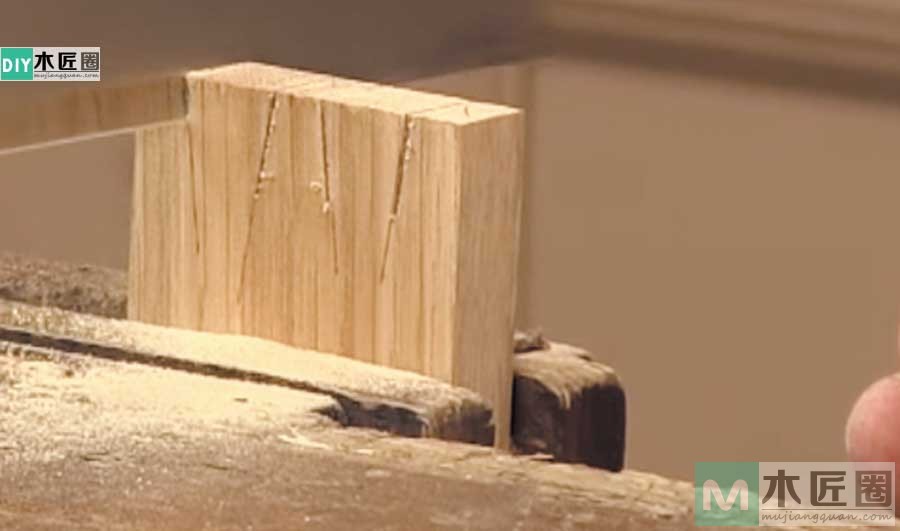

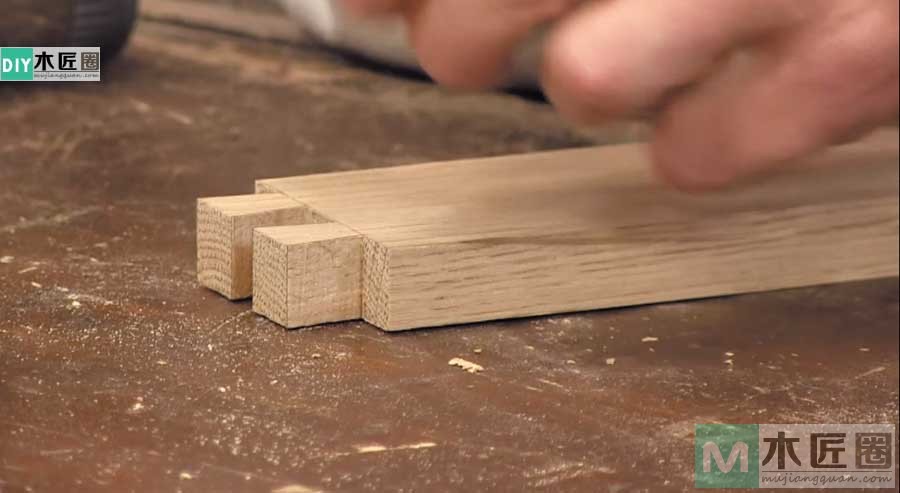

把画制好榫槽线的侧板垂直固定在台钳上，用手锯沿着榫槽线慢慢切割，切割时勿切出线外，且截面要平整。榫槽锯好后再平放在木工桌桌面上，用画线刀划出榫肩线（切除部分）。然后用手锯切除侧板两端，并用手工凿修平。

学做木工，怎样制作榫卯抽屉的方法图文

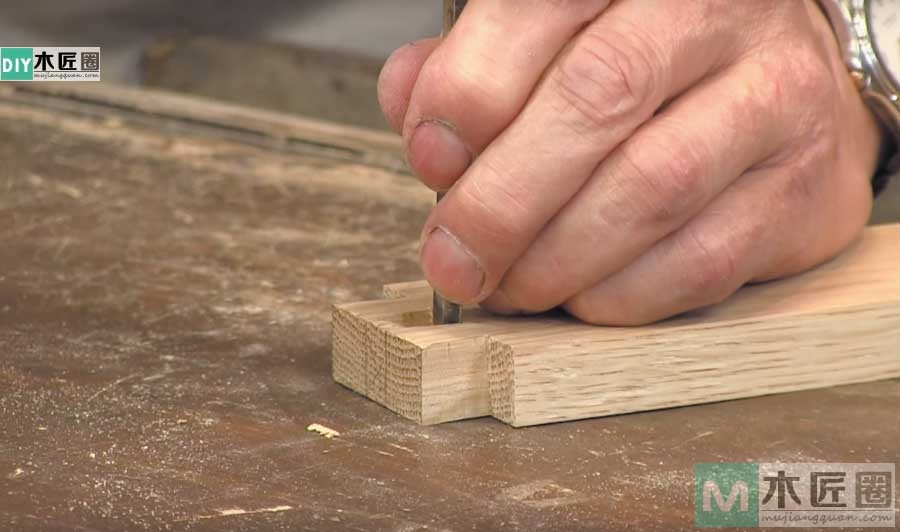

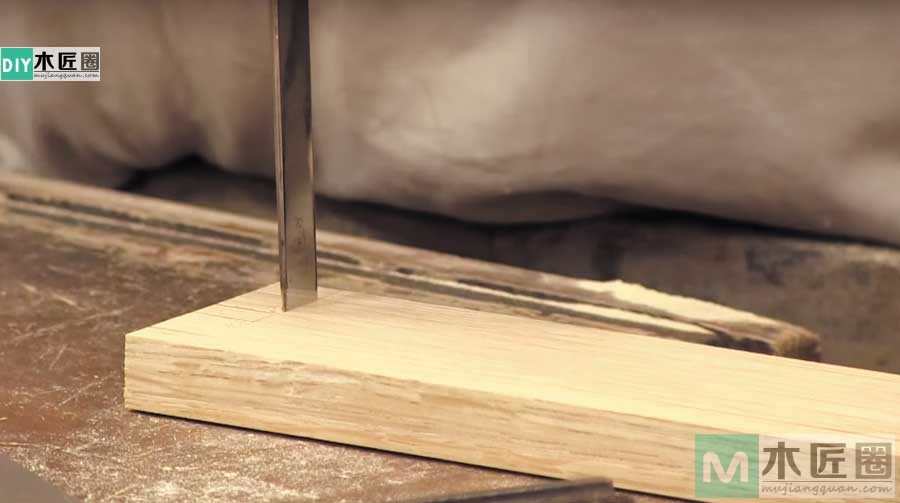

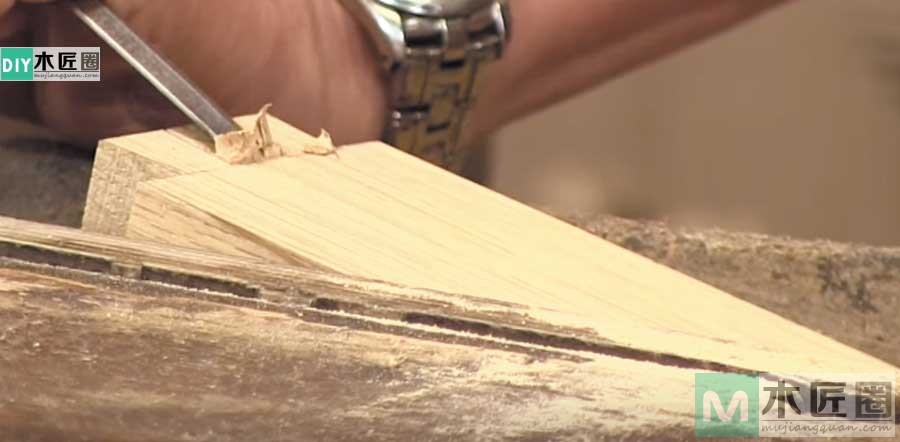

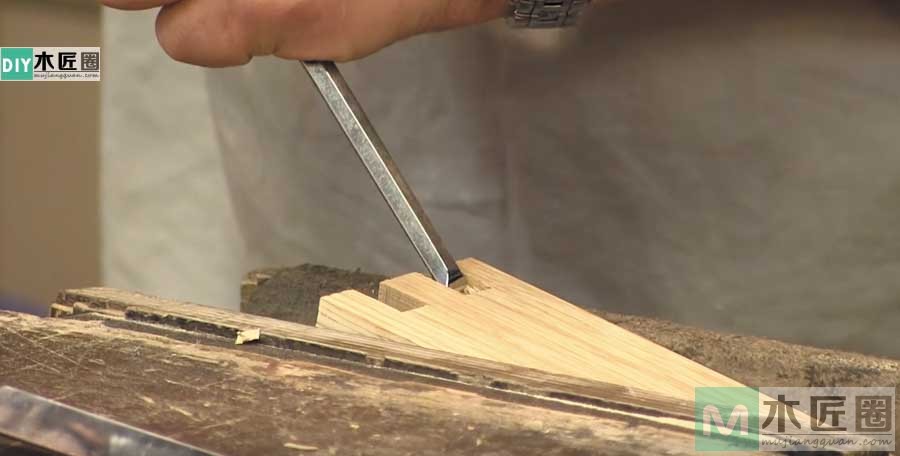

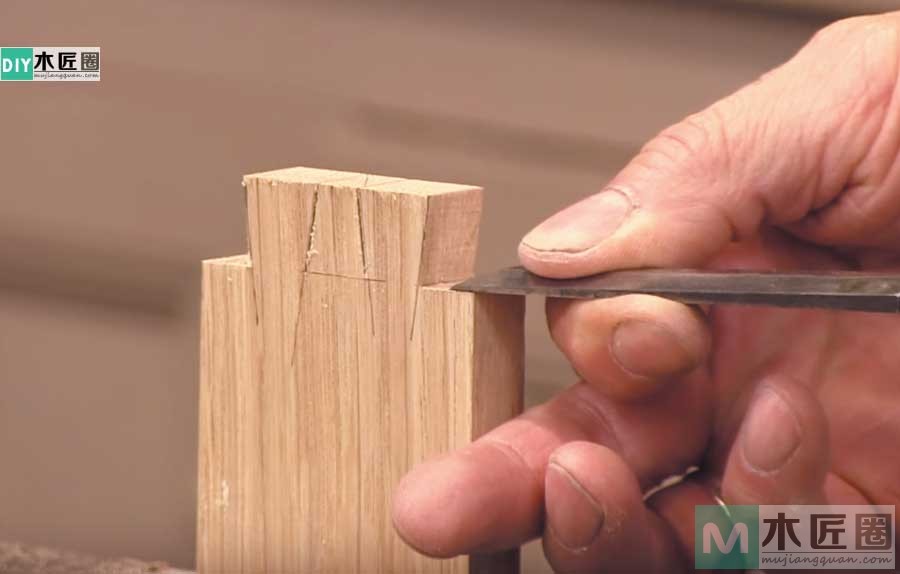

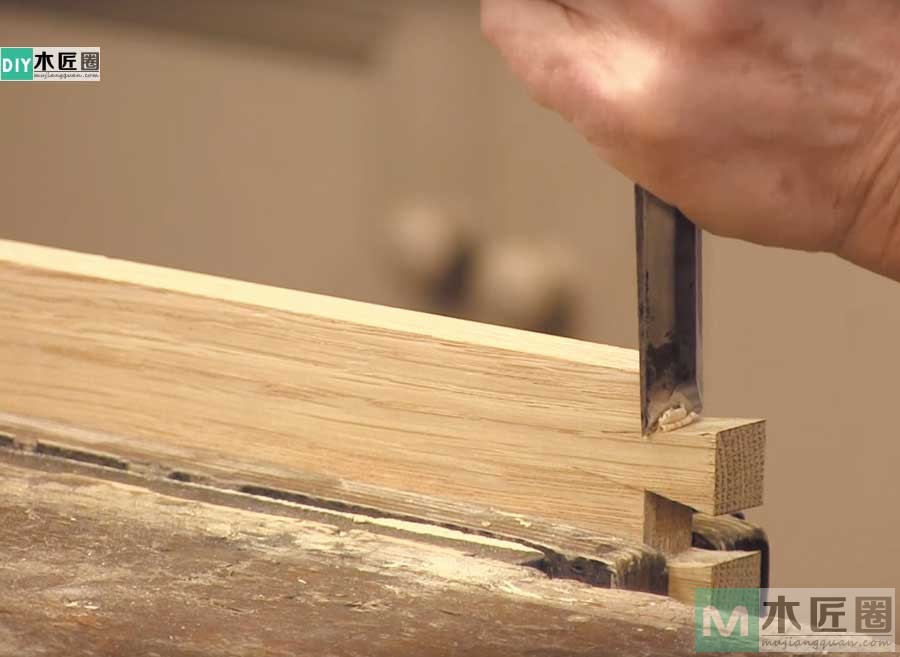

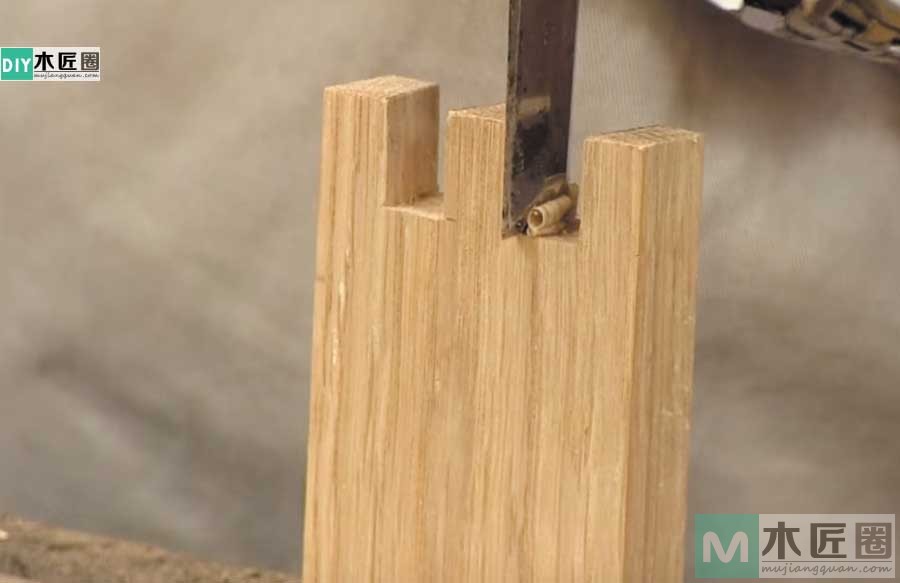

把侧板平放在木工桌上，用手工凿对准榫肩线往下凿，每次凿深2mm左右，而后把侧板固定在台钳上，用手工凿慢慢铲掉槽内木屑（如图）。然后再次用手工凿对准榫肩线往下凿，再次清理槽内木屑，这样反复几次，侧板燕尾槽就制作好了。当然，如果是薄木板可采用线锯，效率会更高点。但是如遇厚点的木板，就采用这种方法。

学做木工，怎样制作榫卯抽屉的方法图文

步骤3：制燕尾后板

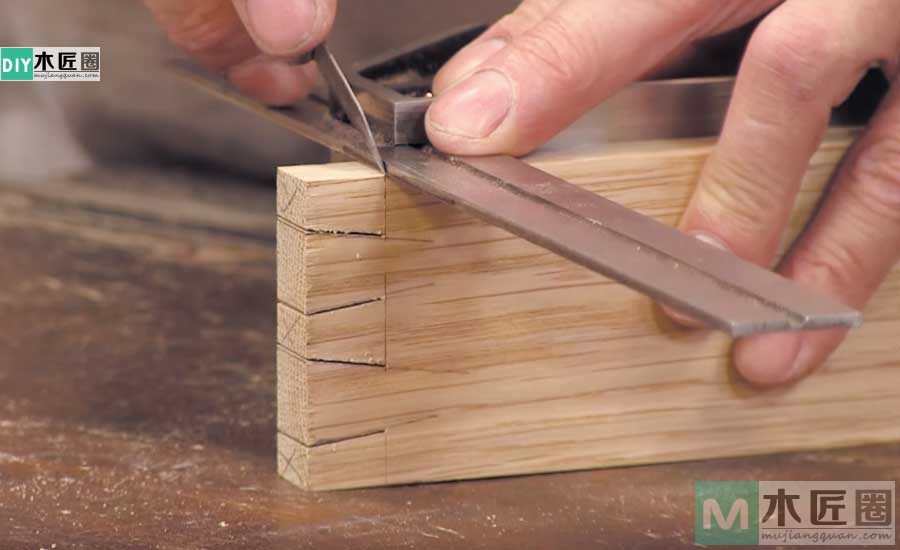

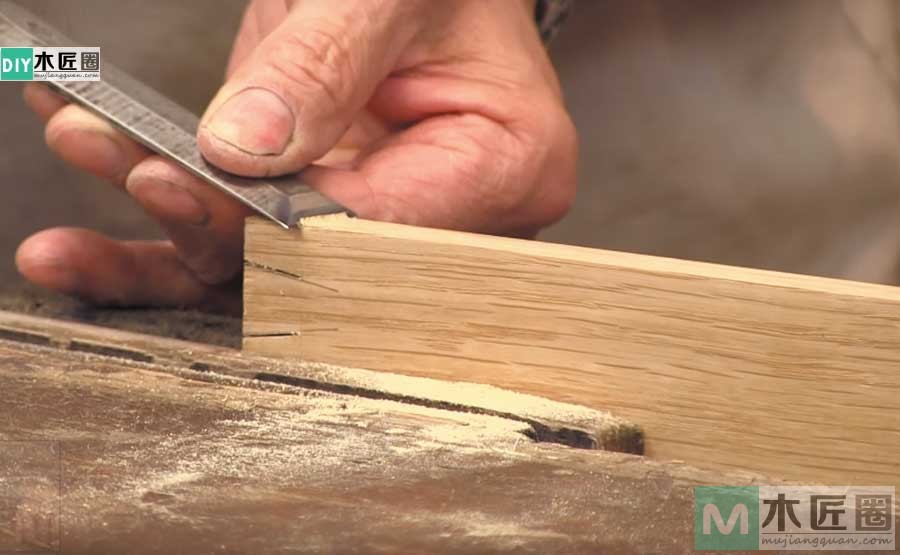

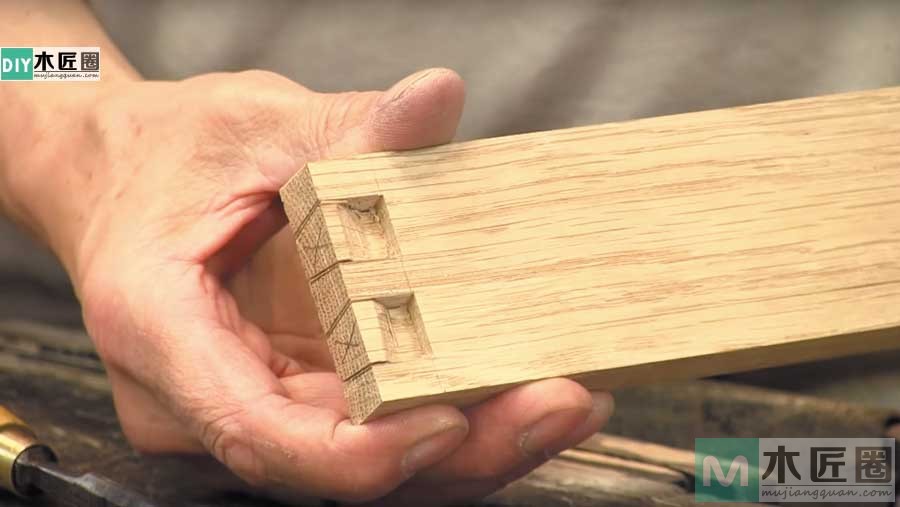

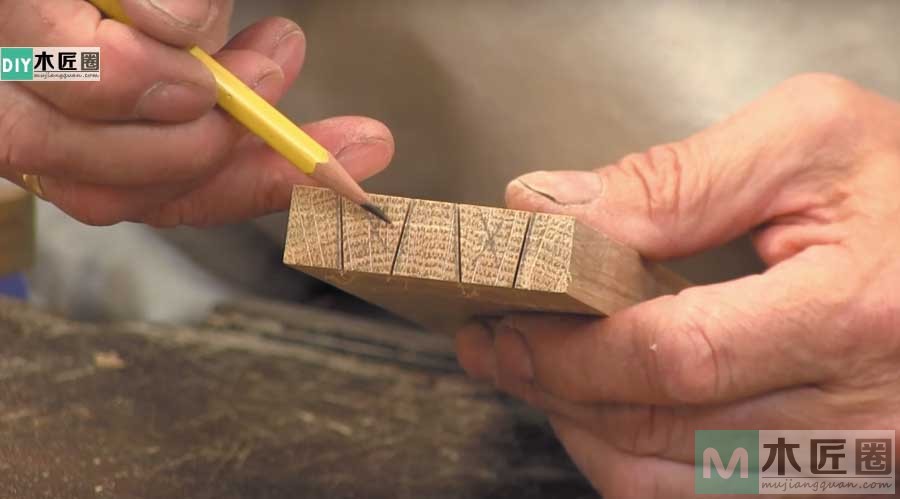

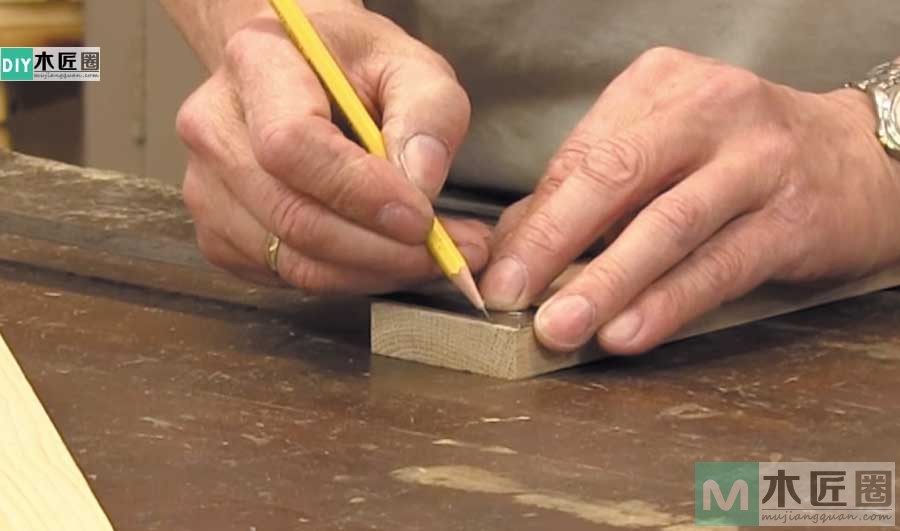

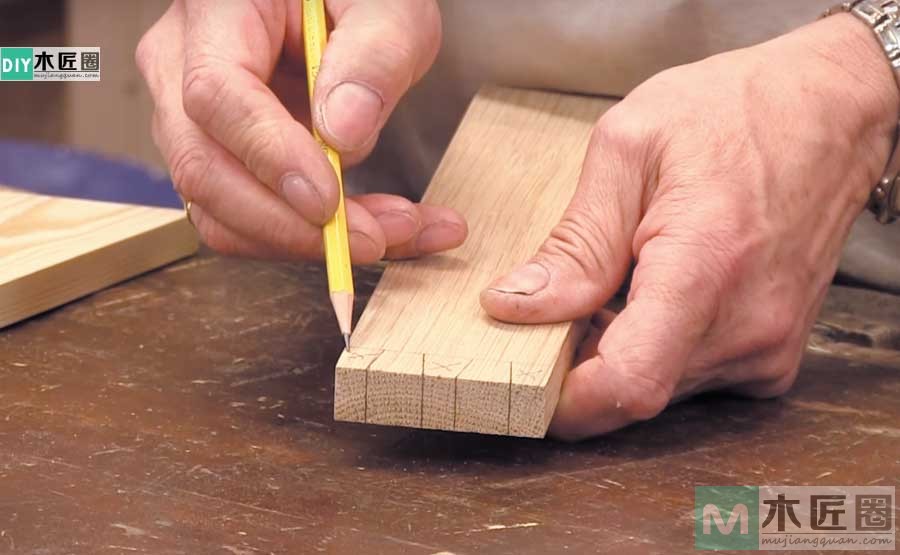

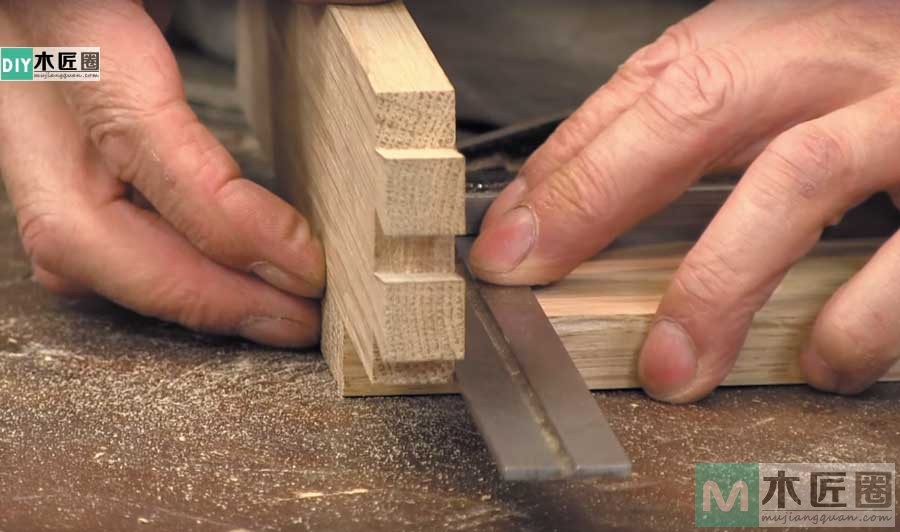

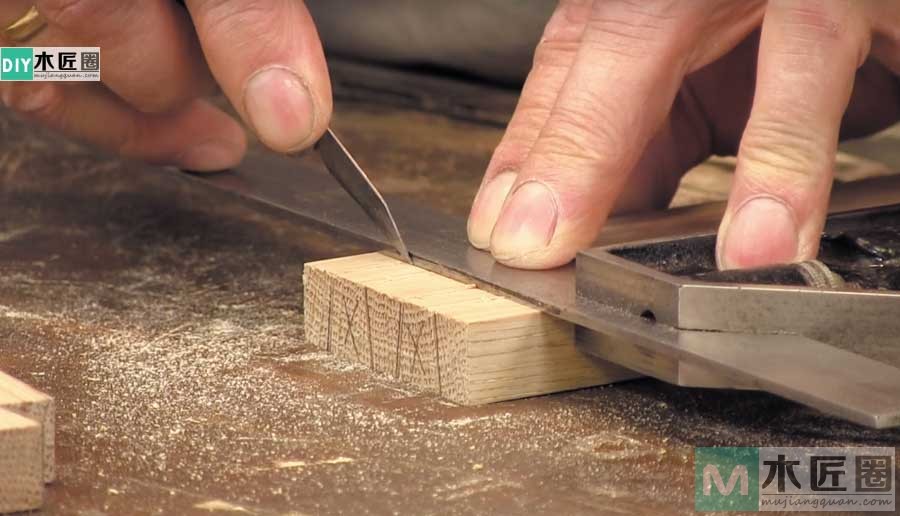

同样把抽屉后板垂直固定在台钳上，用制作好的侧板板端放在后板板端上，依照侧板榫槽大小来画出后板榫头线。然后，用划线刀在后板榫头的轮廓线，再用角尺将这些划线引至板端（如图），并在需要清除的废料部分标注“×”的符号。

学做木工，怎样制作榫卯抽屉的方法图文

也有用画榫器来画制榫头和榫槽线的，画线效率会高出许多，但是制作精度要求也会更高，如果是新手或想使榫卯更加精密，我认为这种方法是最合理的。言归正传，下面开始制作后板榫头，方法也是与制作榫槽一样。也是一凿一掏的过程，需要的是耐心和手法的精度。

学做木工，怎样制作榫卯抽屉的方法图文

步骤4：修整试组装

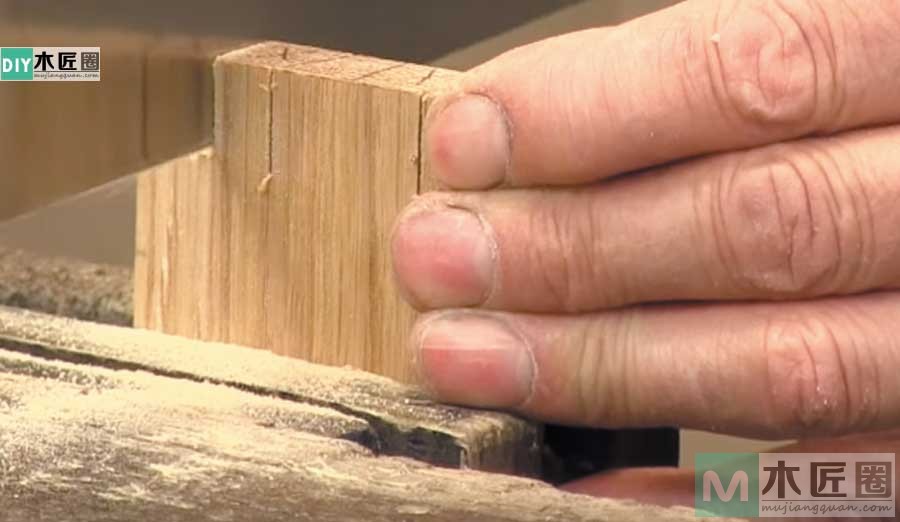

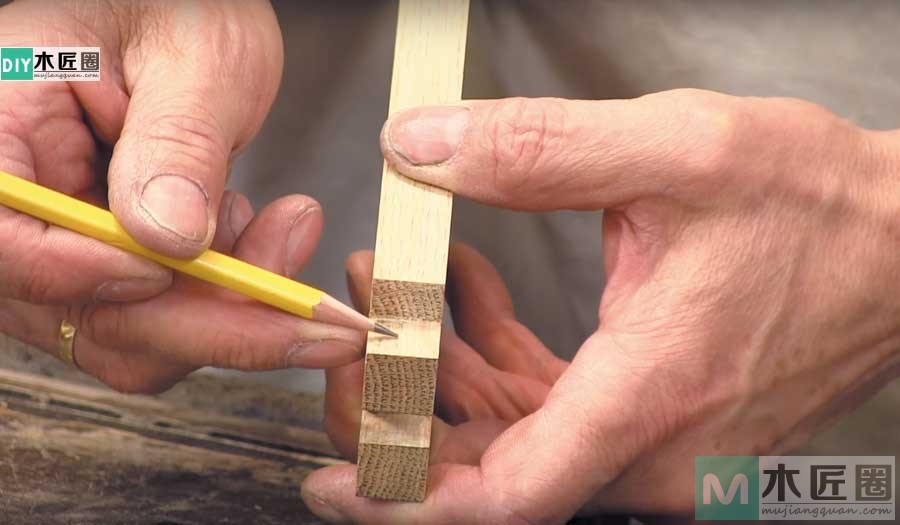

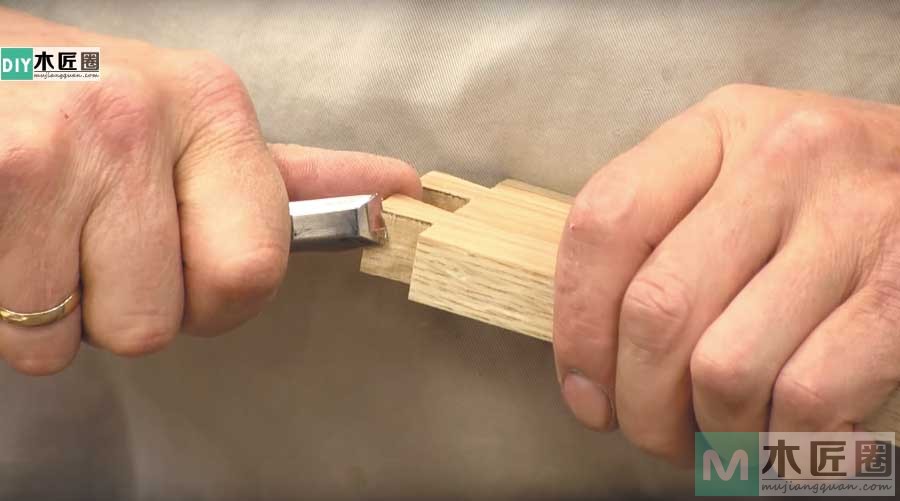

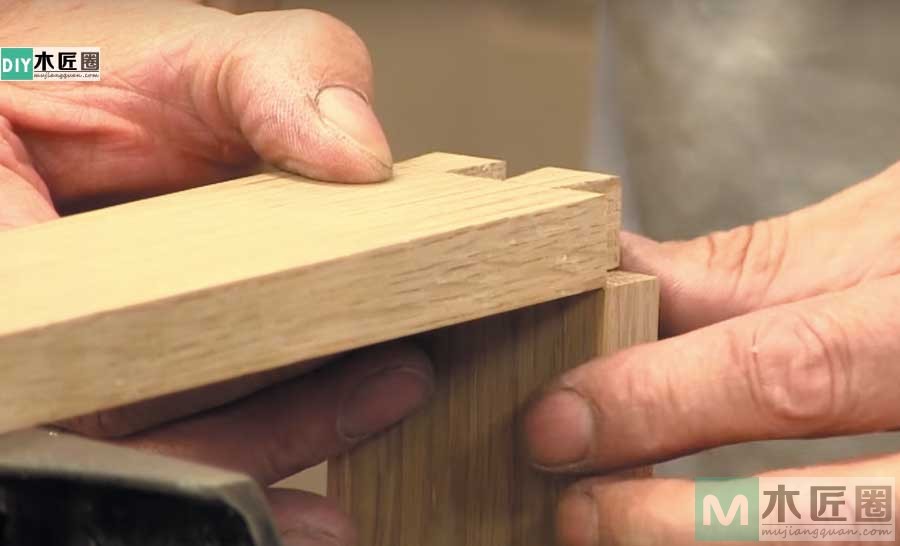

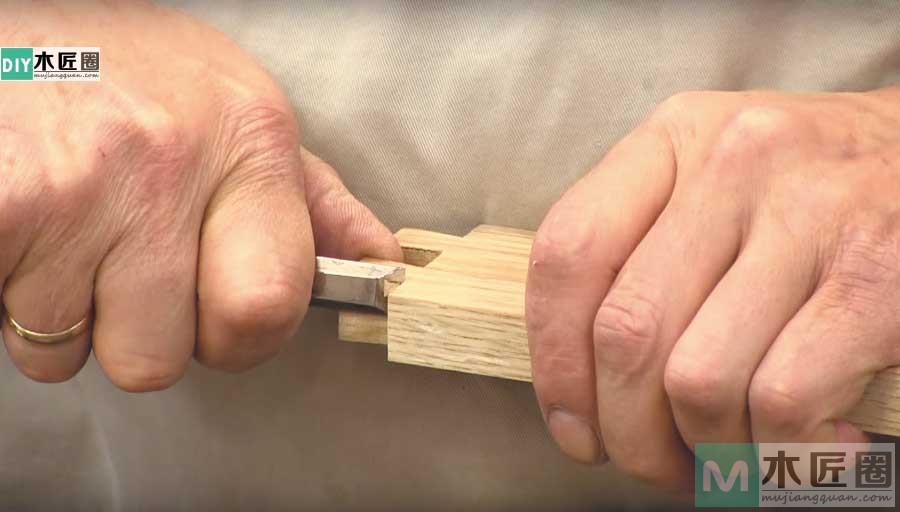

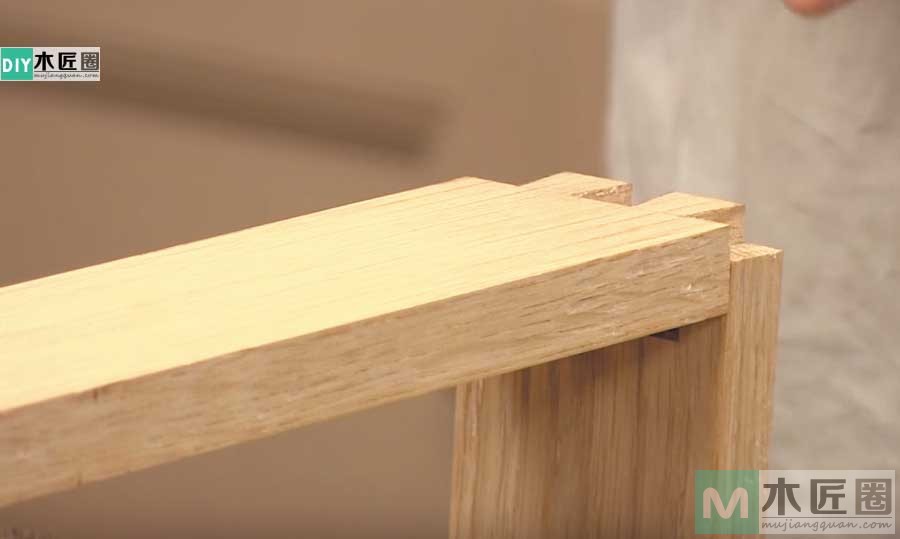

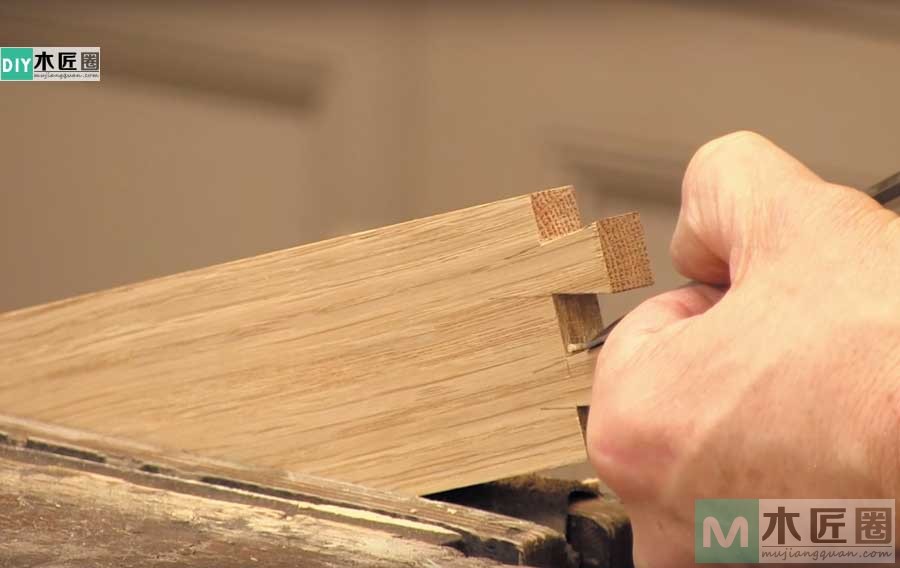

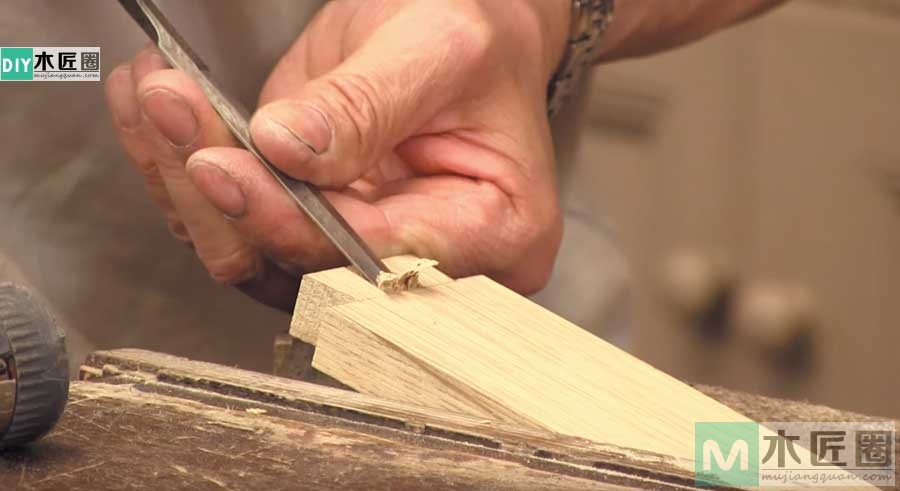

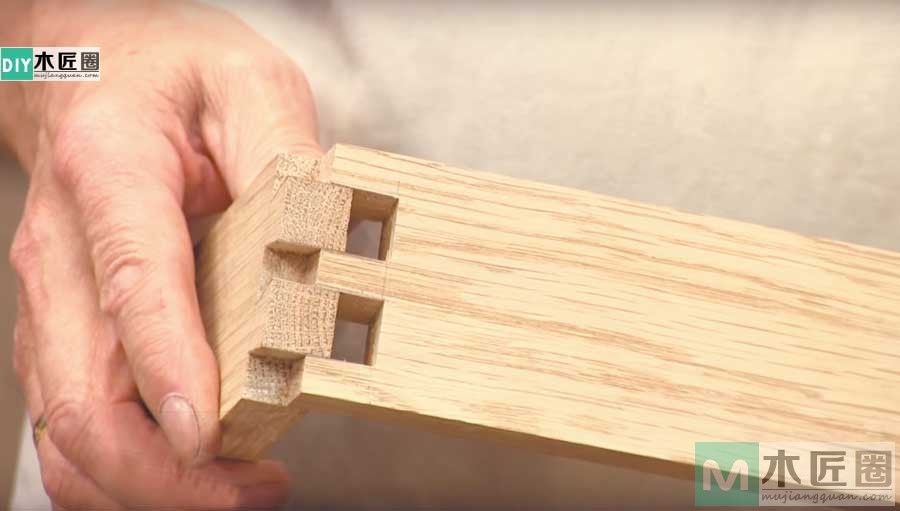

先把制作好的侧板榫槽套在后板板端榫头上，仔细观察一下，（如图）这里明显榫头大了许多。用铅笔把突出部分做好标记，再用手工凿铲掉多出的部分，这里要注意铲的姿势，要用拇指顶住榫底，四指握紧手工凿再运凿（如图），如果运凿方法不对很容易伤到手。

学做木工，怎样制作榫卯抽屉的方法图文

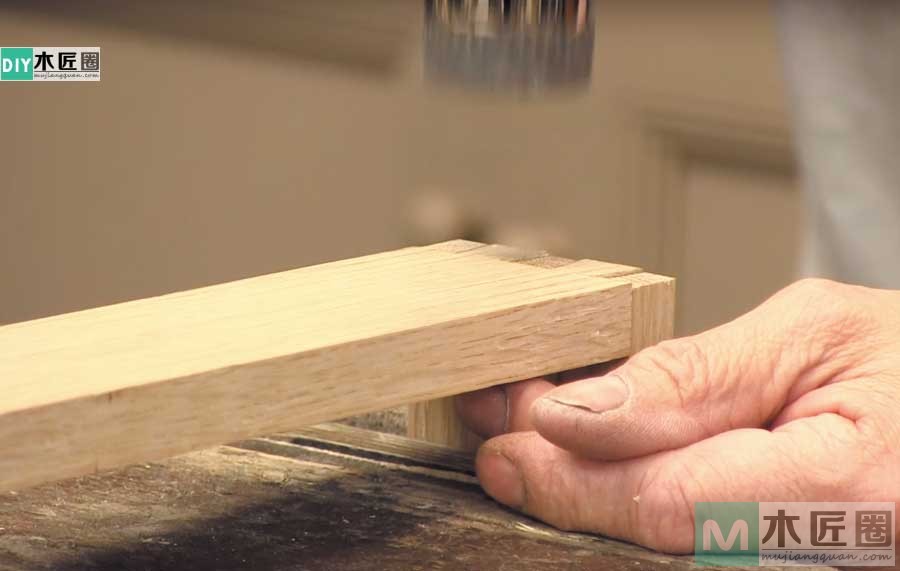

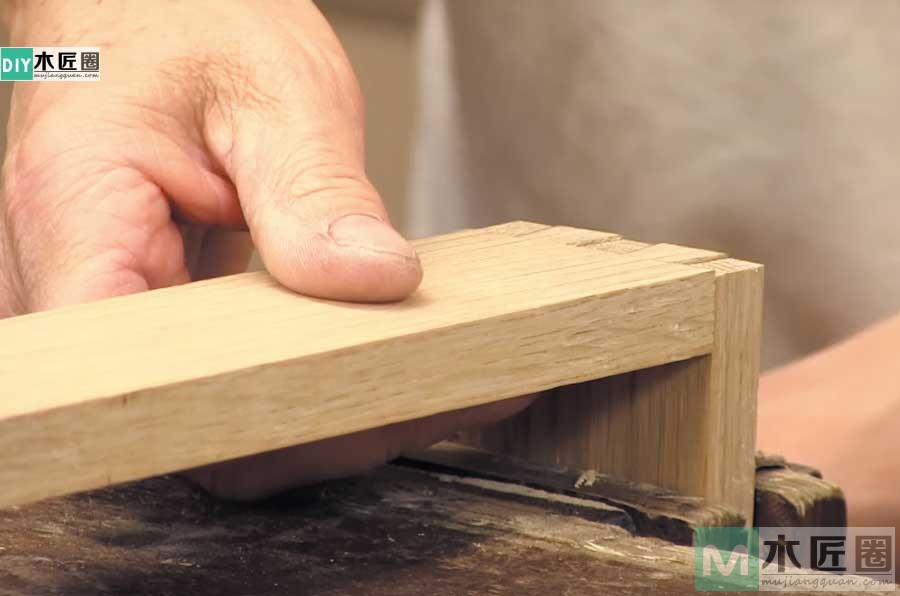

修整好榫头后，再次进行试装，直至合适为止。既不能修整的过小，使榫卯之间太松而不够紧密，也不要榫头过大而胀裂榫槽。所以每次修整的时候要少修多试，并根据不同木材和含水率灵活掌握松紧程度，当然这个需要对木性有一定的理解。

学做木工，怎样制作榫卯抽屉的方法图文

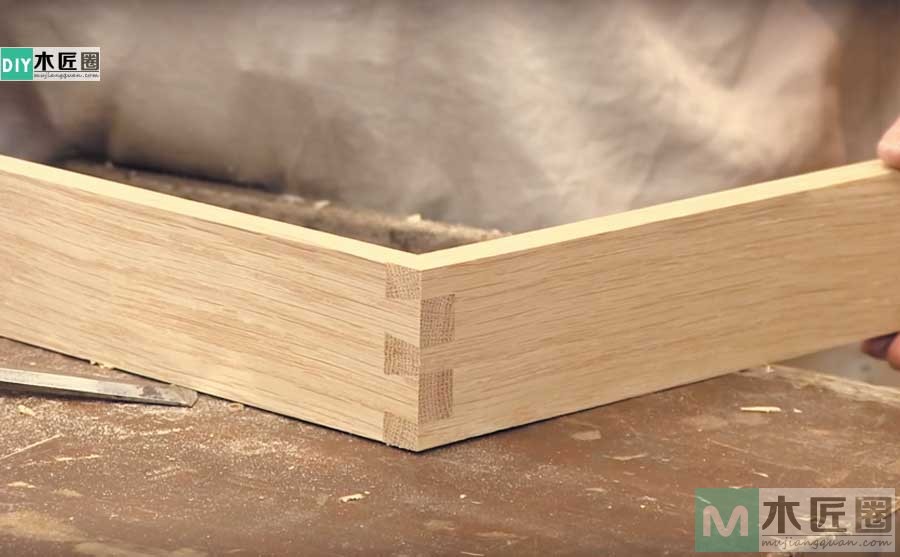

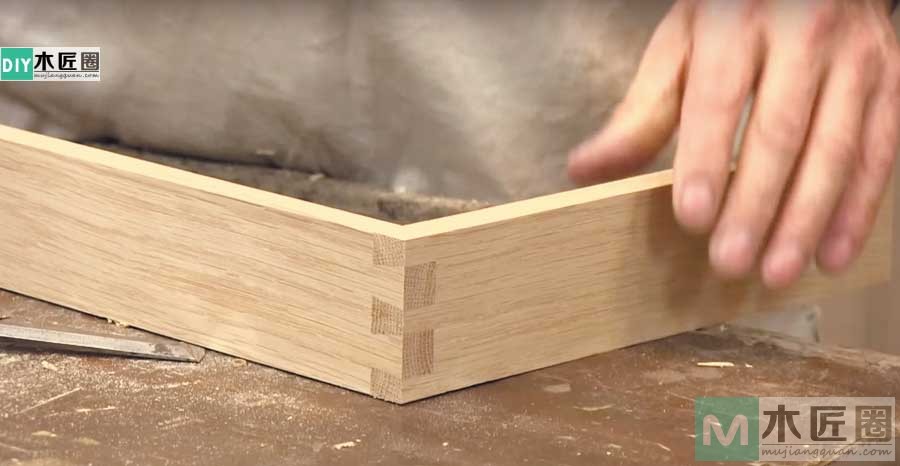

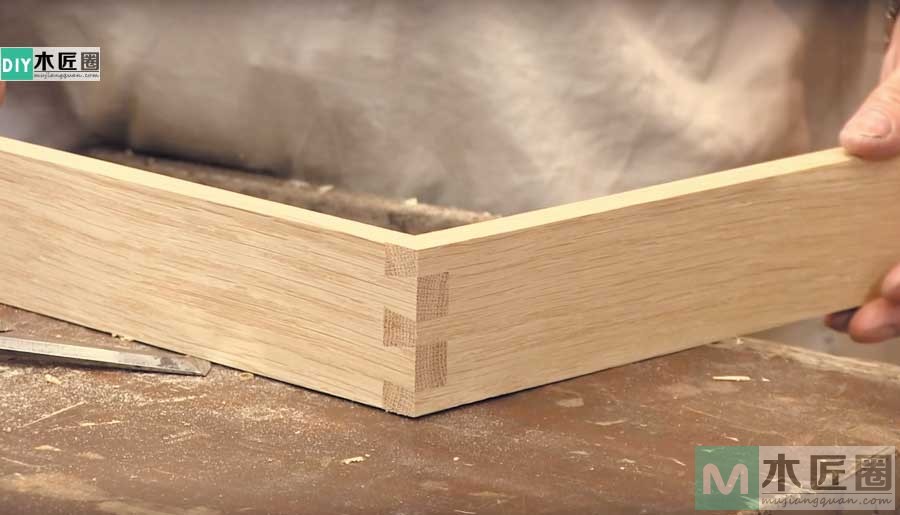

步骤5：完工！

在上文中说过，实木抽屉是由面板、侧板、后板和抽屉底板组成的。通过这两篇文章解说抽屉的面板和侧板、后板的制作方法。剩下的就是抽屉底板的做法，这里也简单说下：底板通常采用胶合板或者实木板制作。

学做木工，怎样制作榫卯抽屉的方法图文

如果是用胶合板通常用8mm五层胶合板或10~12mm的七层胶合板。当然我更喜欢用实木板，这样更加美观，使用寿命也更长。还有底板建议采用平板明榫角结合的方法，通过后板底部插入两边侧板，再与面板紧紧结合即可。
