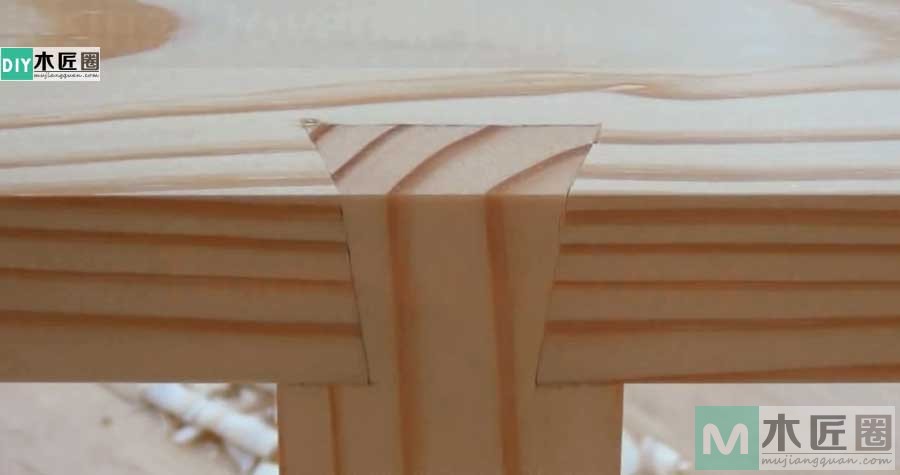

斜锥燕尾榫,是榫头斜锥形,榫槽燕尾形的榫卯结构,能很好地使框架不变形或受力更充分,主要用于木构框架结构的中间加固连接件。精巧利用斜锥燕尾榫结构将家具的框架形部件更加紧密的组合连接在一起,不但可以承受较大的荷载,而且允许产生一定的变形,使之成为结合牢固的一个整体。

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

主要材料:
方木料,手刨,手工凿,手锯,线规,量角器,角尺等

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

制作步骤:
今天木匠(微信号:木匠圈),分享教程是斜锥燕尾榫的制作。由于斜锥燕尾榫是一个结构相对特殊的榫卯,所以先要充分理解榫卯的结构。然后是画制榫卯设计图形,并做好画线标记。再是按画线制作斜锥榫头和榫槽,最后再组装修整的一个过程,下面一起看下具体的diy图解。

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

步骤1画榫卯图

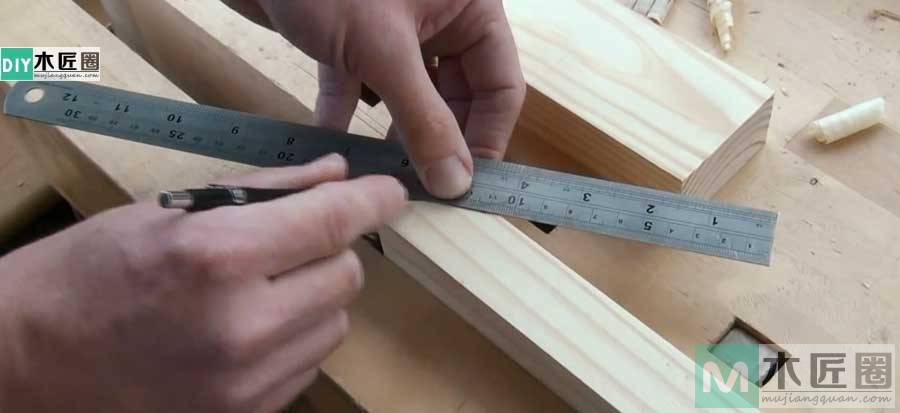

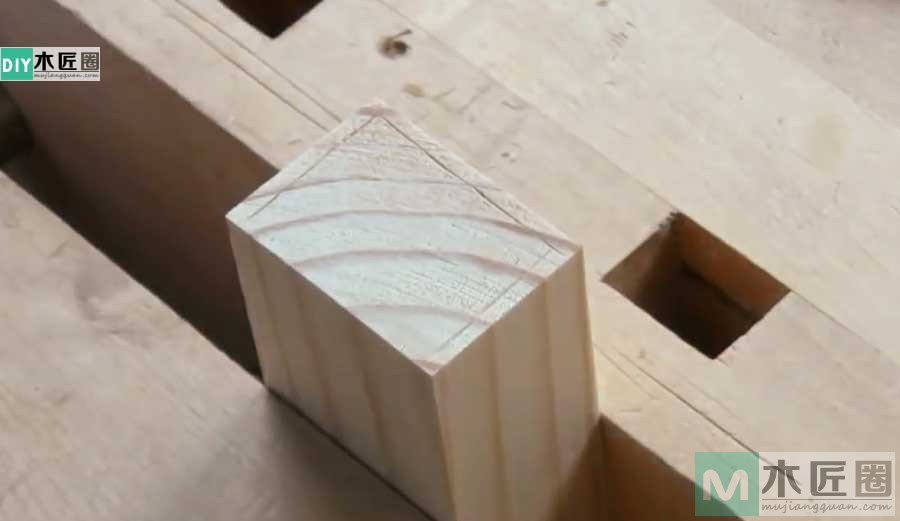

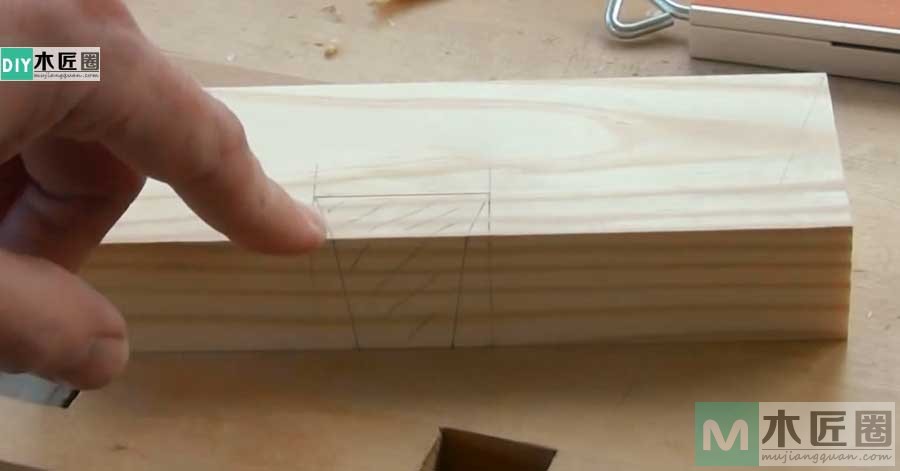

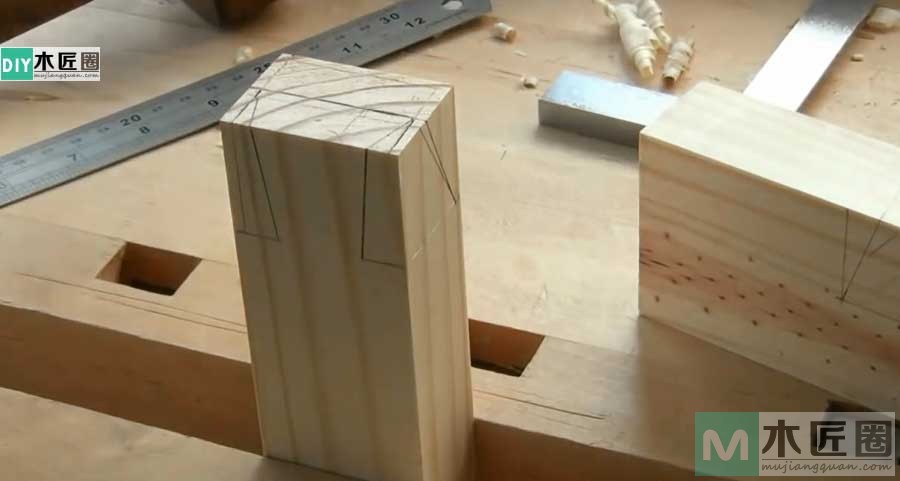

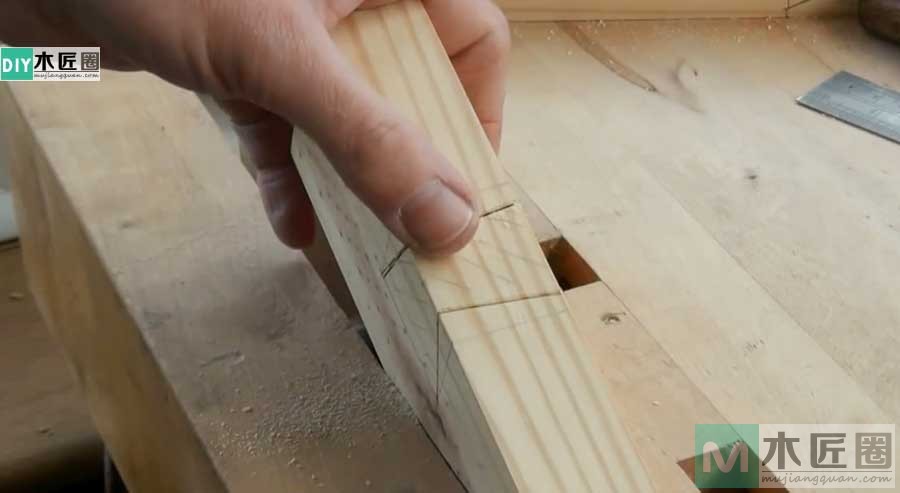

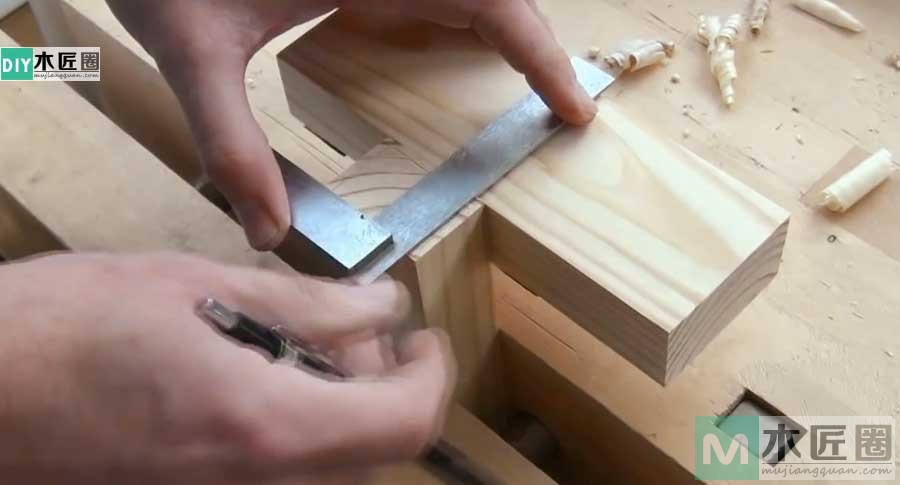

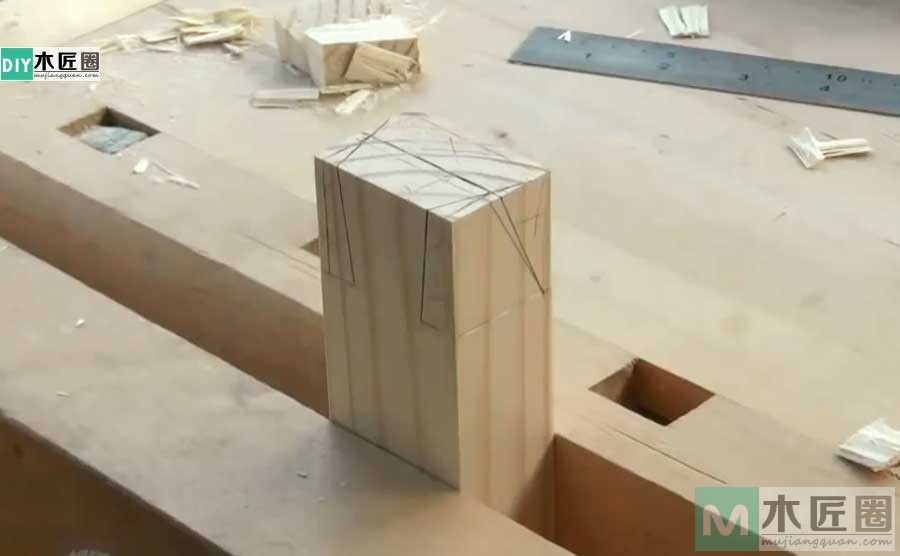

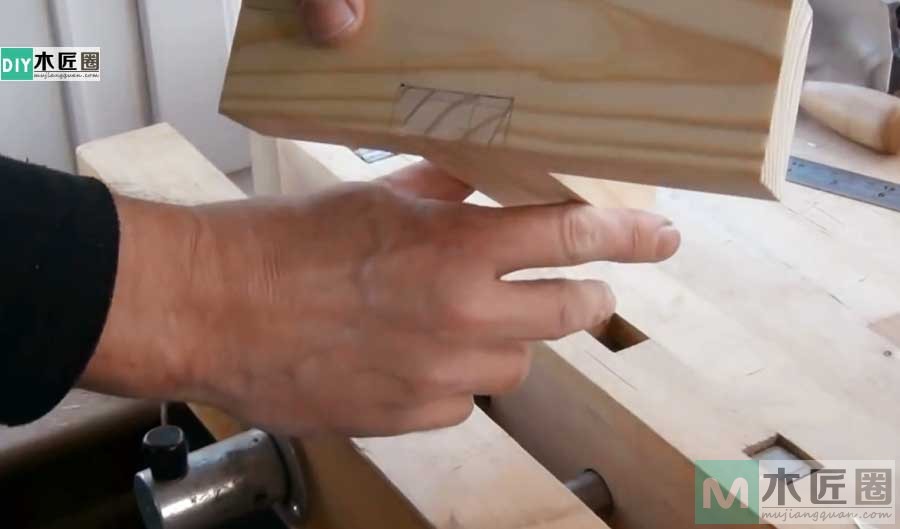

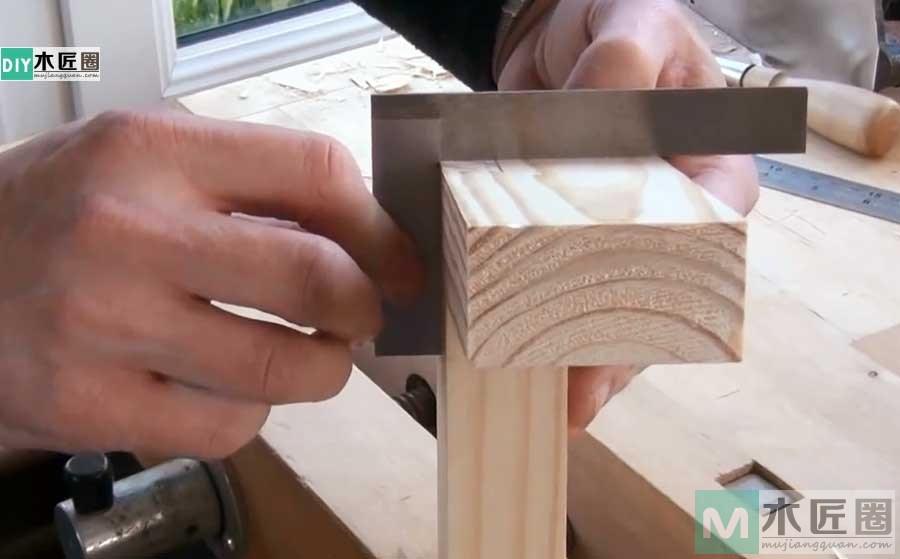

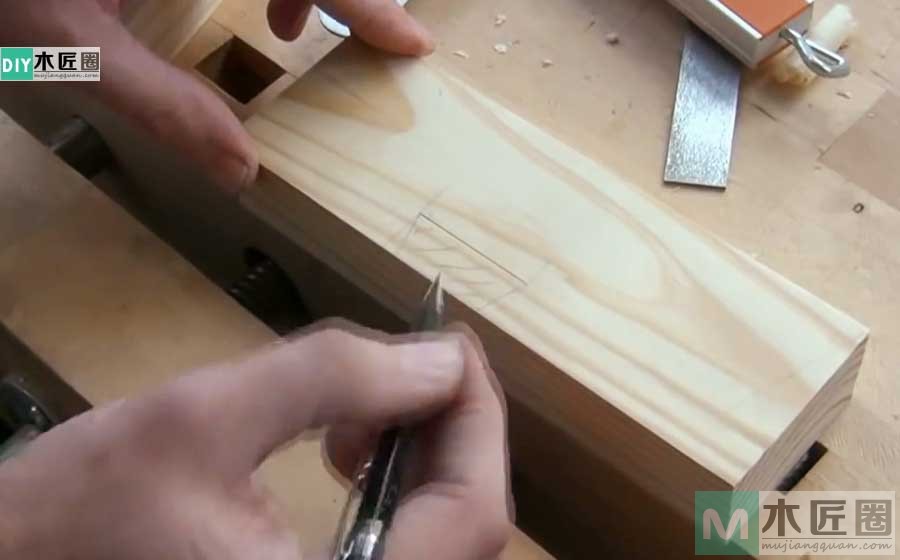

斜锥燕尾榫的榫头是一个上小下大的头尖燕尾榫榫头(如图),先要根据榫槽的设计长度再来确定榫头的长度,榫头头部呈斜锥子形。画好榫头后,再按照榫头的尺寸画好榫槽即可。在画制榫卯时,要在需要切割部分上做好记号,这样在制作榫卯时候不会搞错。

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

步骤2制燕尾槽

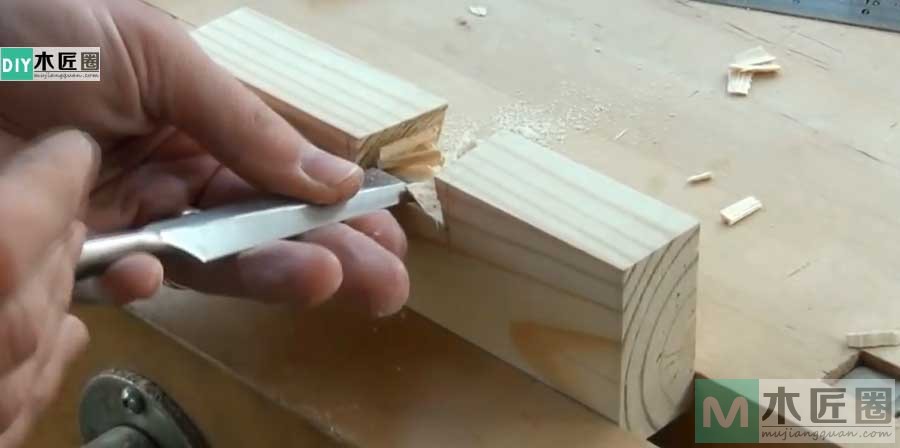

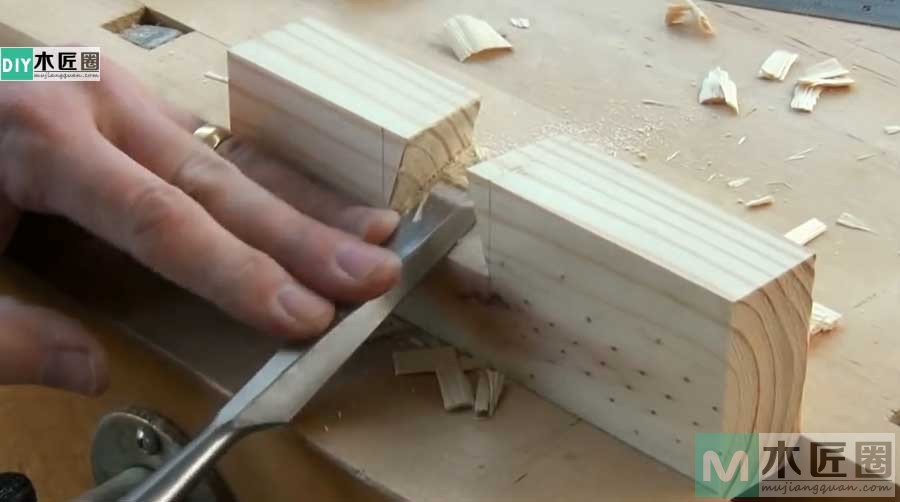

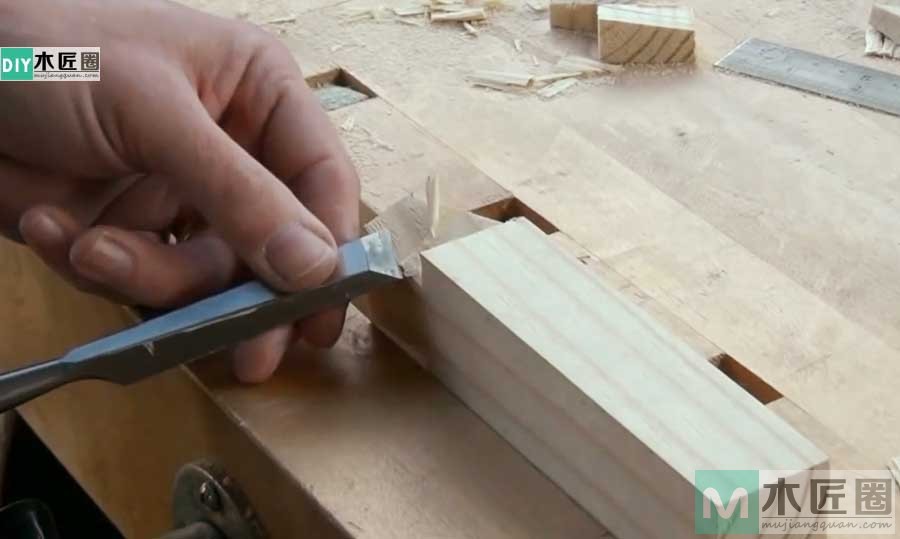

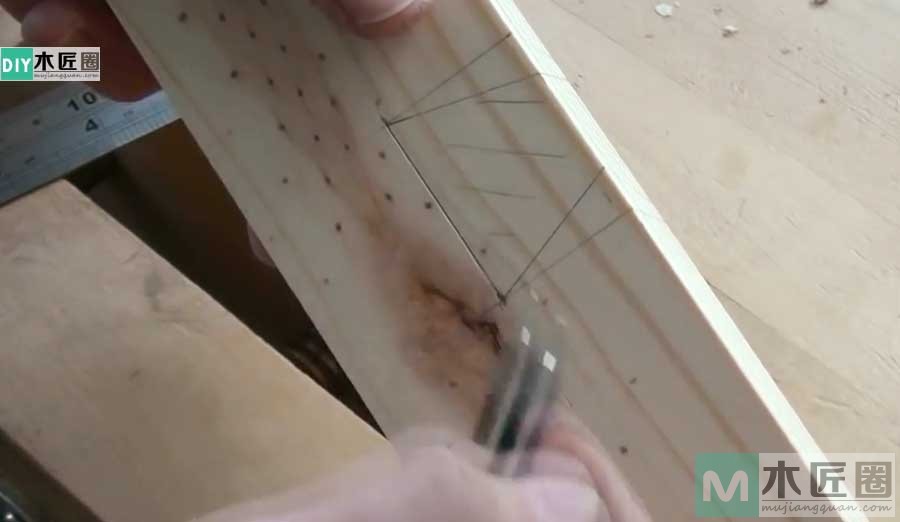

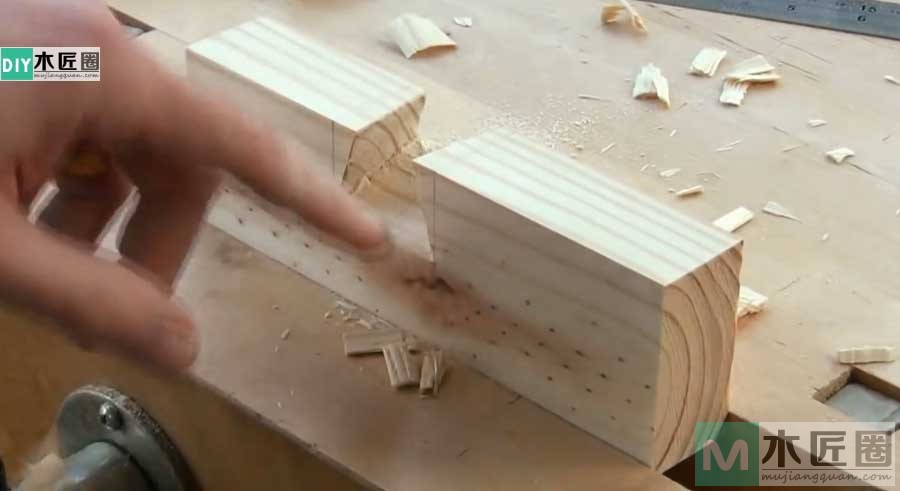

其实这里的燕尾槽是一个梯形结构,首先用画线刀加深榫槽画线,再用手锯切开两边的凹槽线。下锯要严格按照榫槽上面的画线缓慢下锯,运锯要注意梯形线条方向来运行。锯切好槽线后,用手工凿先凿去上一部分,再慢慢凿开下半部分,最后修平凹槽两边和底部。

步骤3做斜锥头

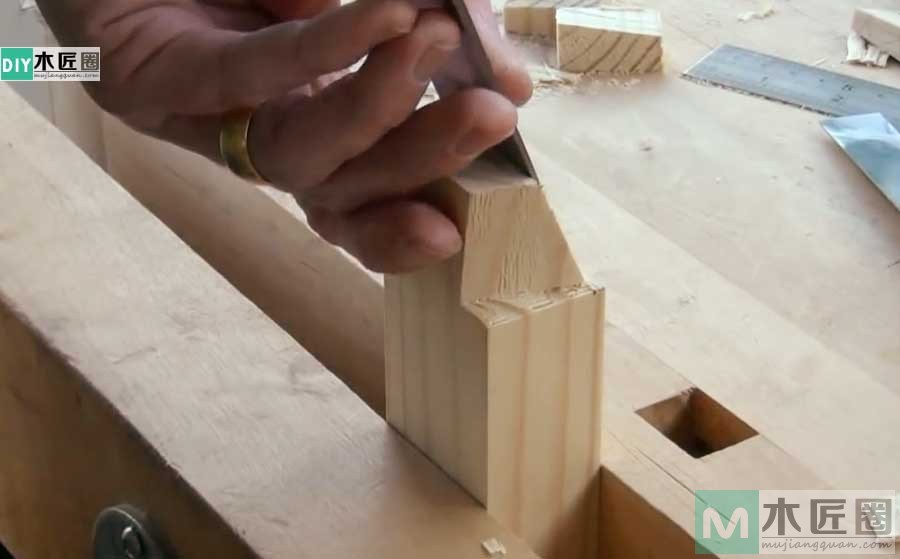

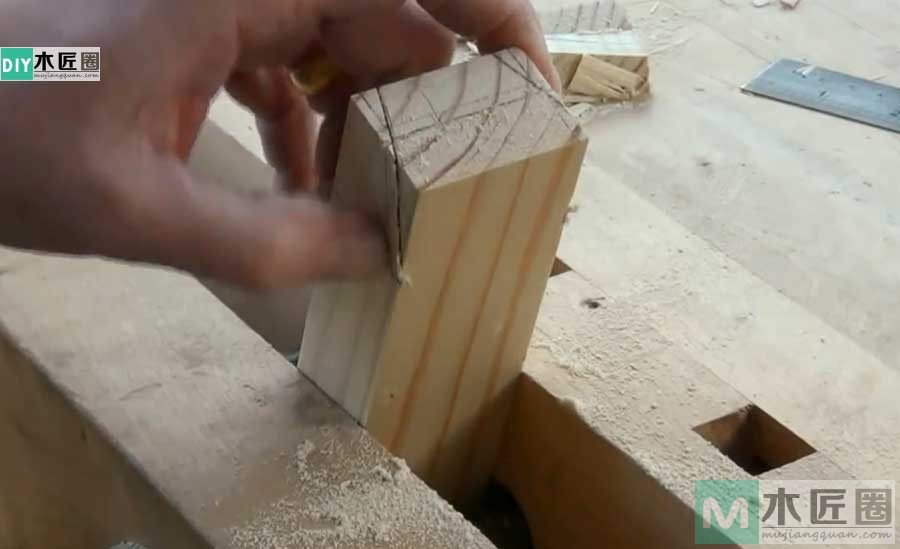

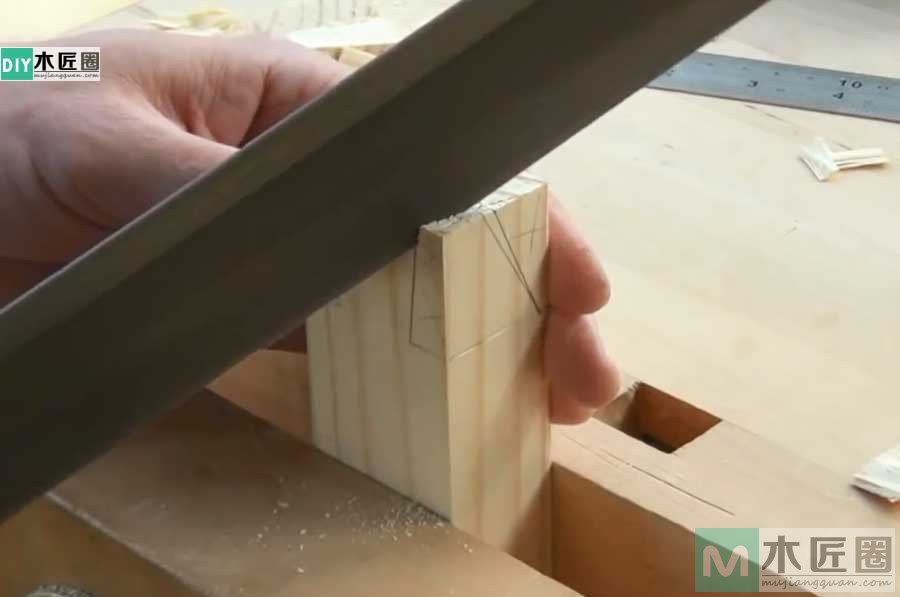

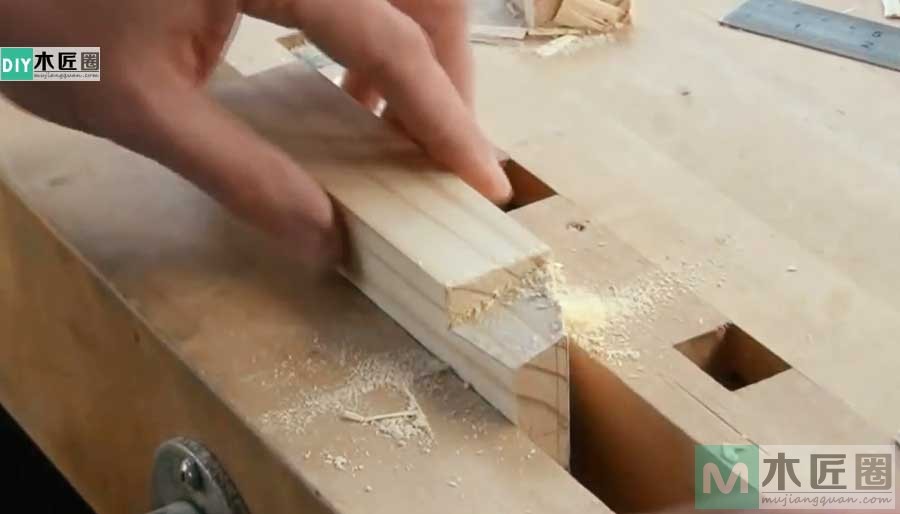

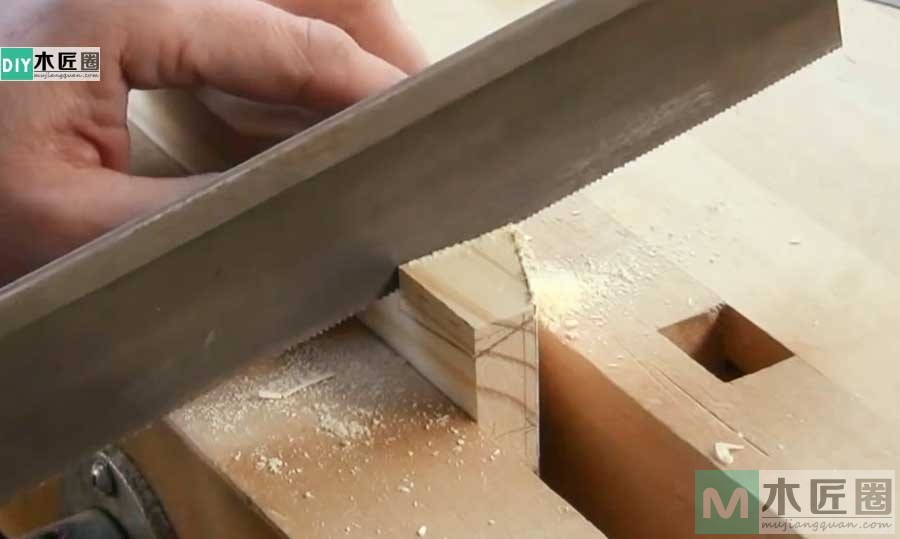

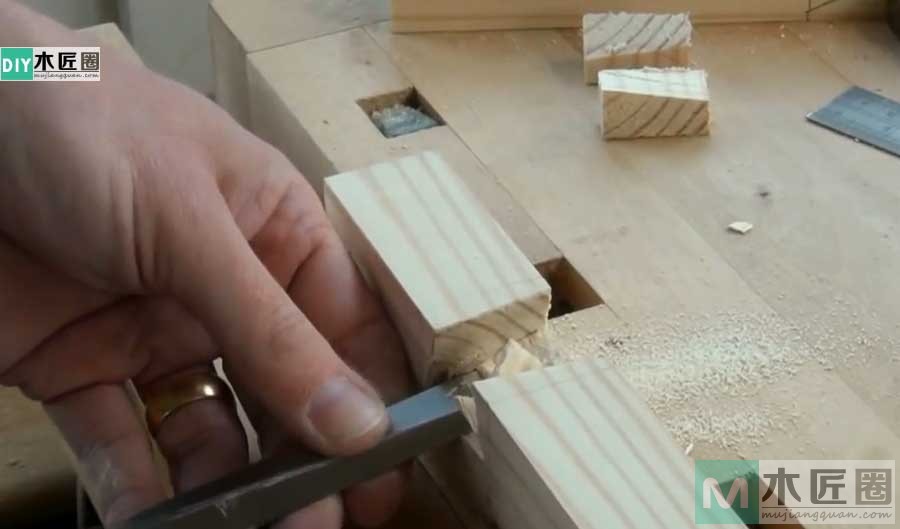

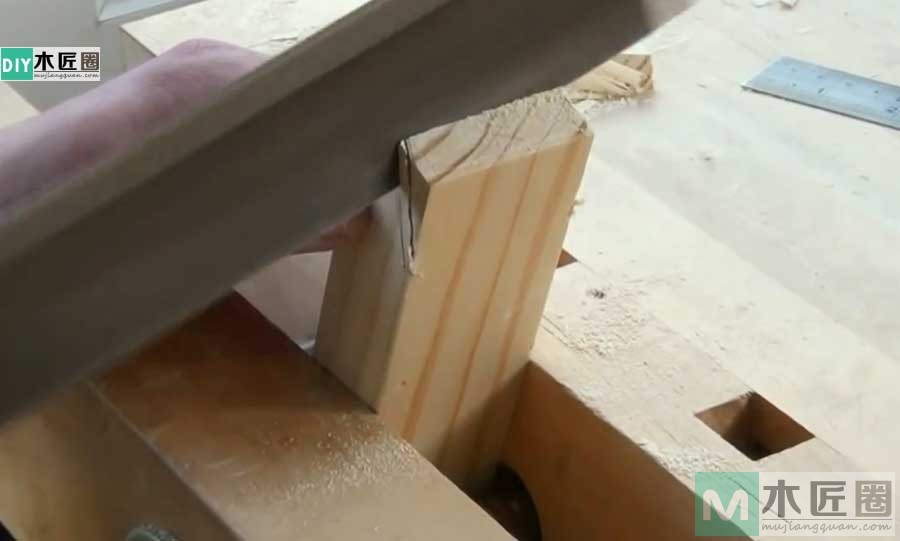

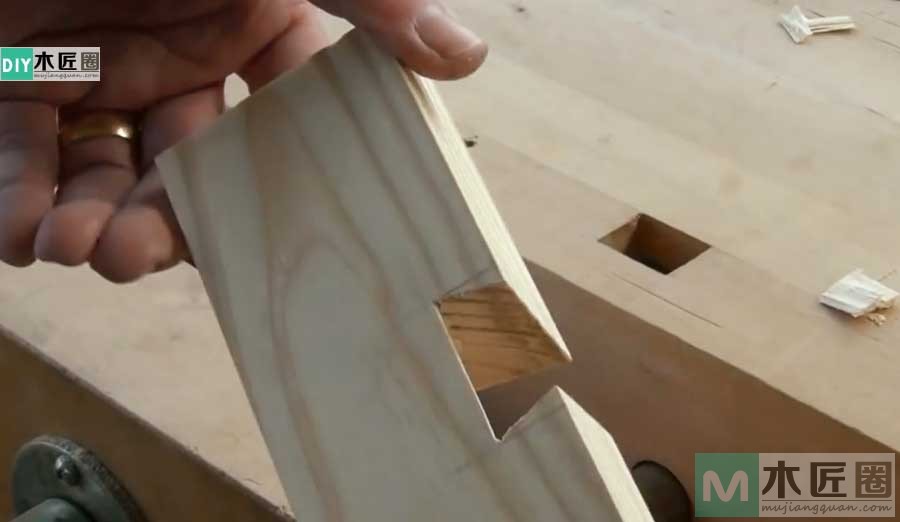

先把榫头固定在木工桌上,用手锯切去做好记号的两边,再调整方向依线锯下锥头(如图)。为了榫头可以塞得紧,切榫头的时候可以留线,然后再用手工凿修整榫头。所以下锯时,要保留划线,再看实际状况继续调整。一般来说榫头与榫槽的相差大约是0.1毫米左右,依木头的软硬程度会有所变化。

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

步骤4测试组装

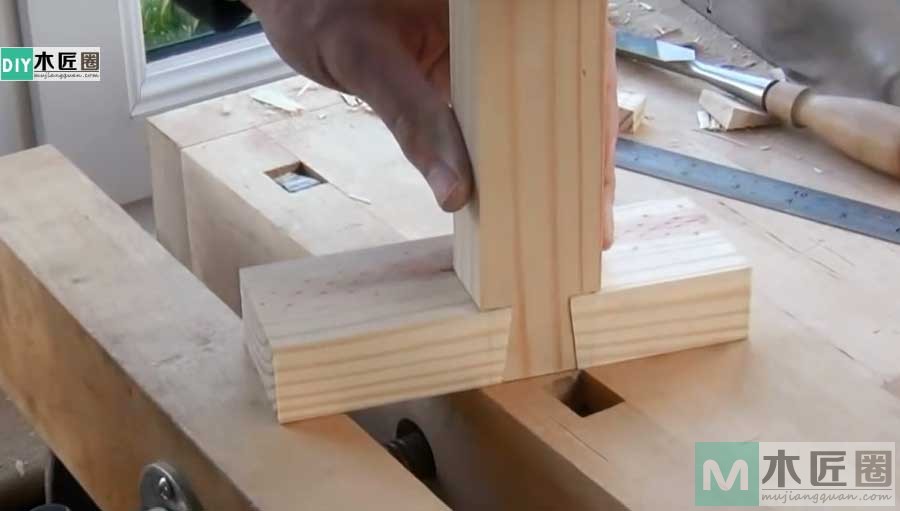

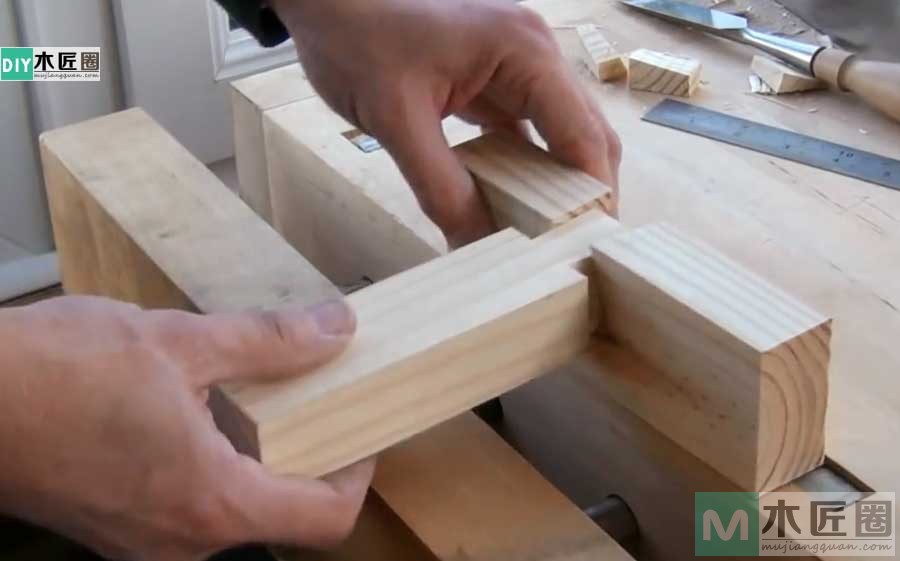

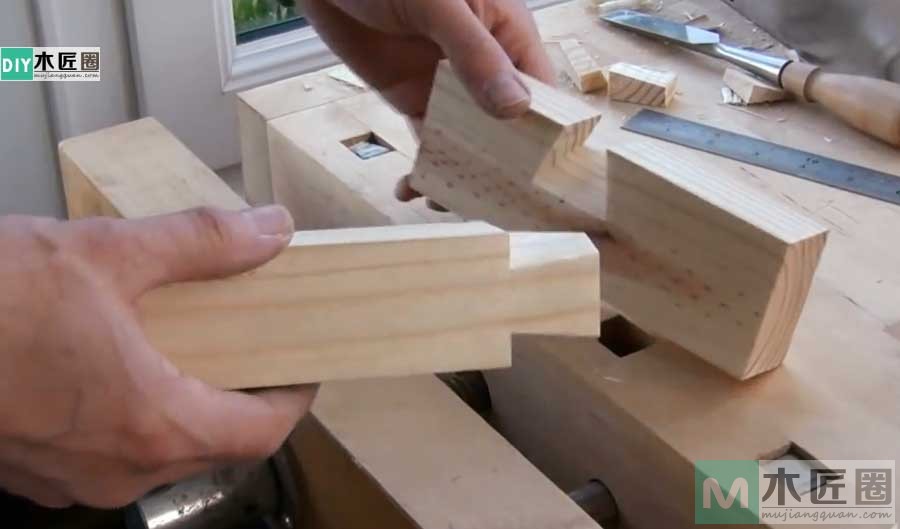

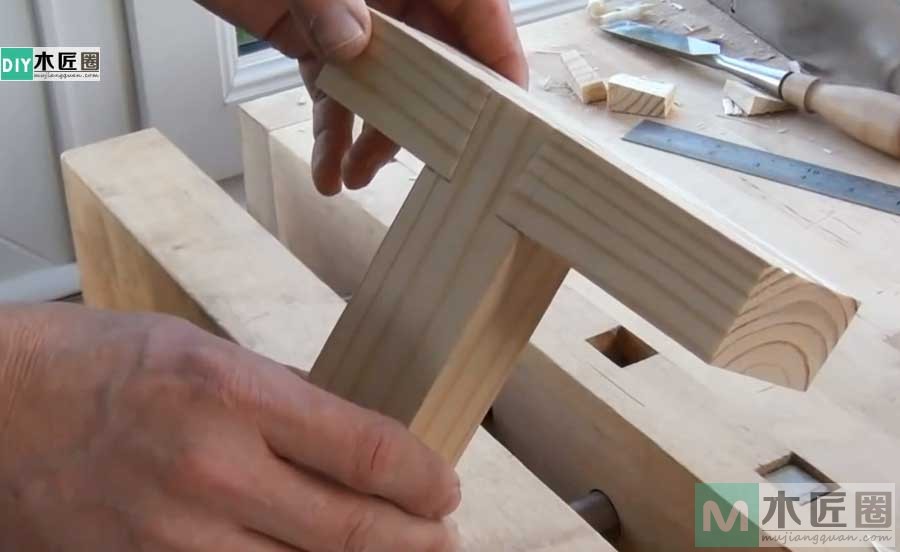

榫头和榫槽制作好之后,再开始测试组装。我们这里斜锥榫头已经按照设计留线,也就是说斜锥榫头做的比较大一点点。所以先把榫头对准榫槽,观察大小情况,然后根据实际大小再修整榫头,直至合适为止。

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

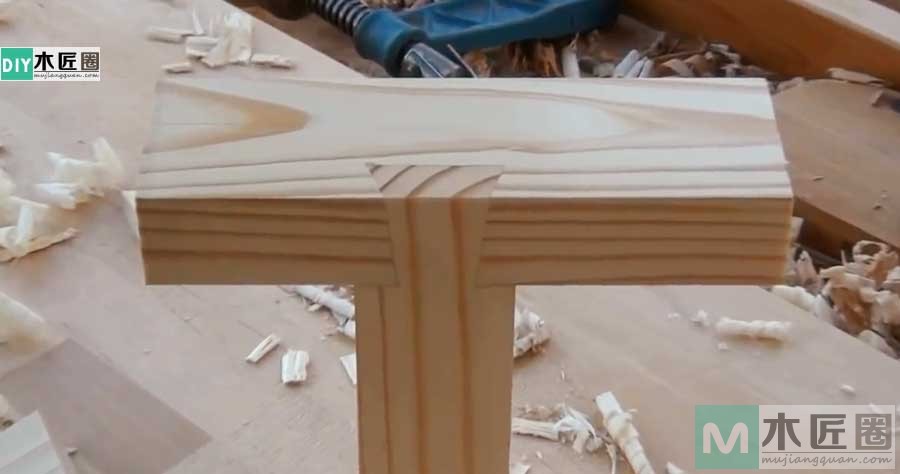

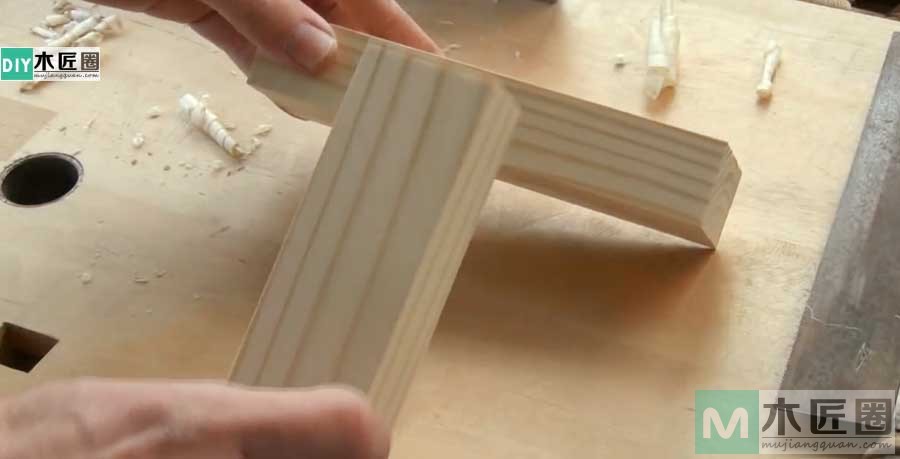

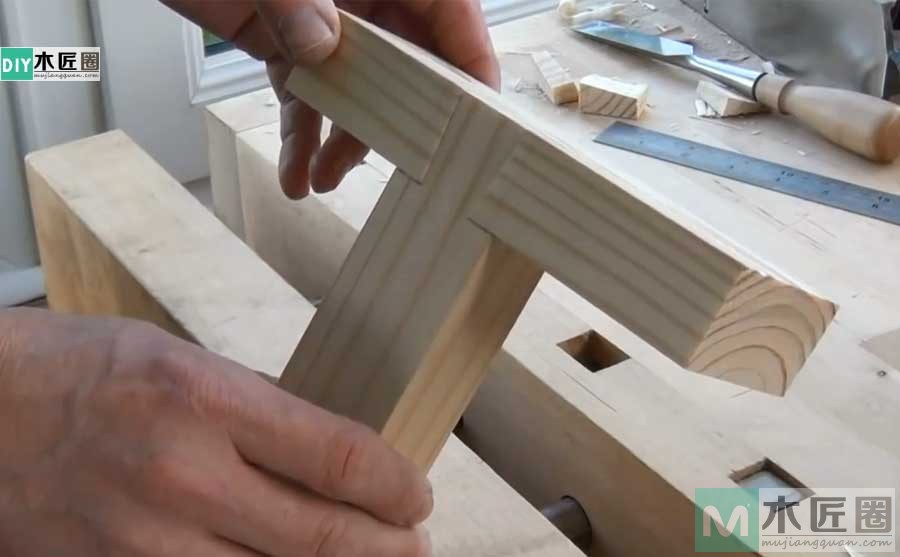

步骤5完工!
榫卯,是藏在木头里的灵魂。如果你要学习和制作实木家具,那么首先必须清楚每个榫卯的特点,设计和制作时再运用对应的技巧,才能制作一件好的家具。如果是木工爱好者,可能更多的是对古文化的探究和木工匠智慧的文化熏陶,其体验过程是无与伦比的!

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解

榫卯结构是藏在木头里的灵魂,诠释斜锥燕尾榫的工艺图解
