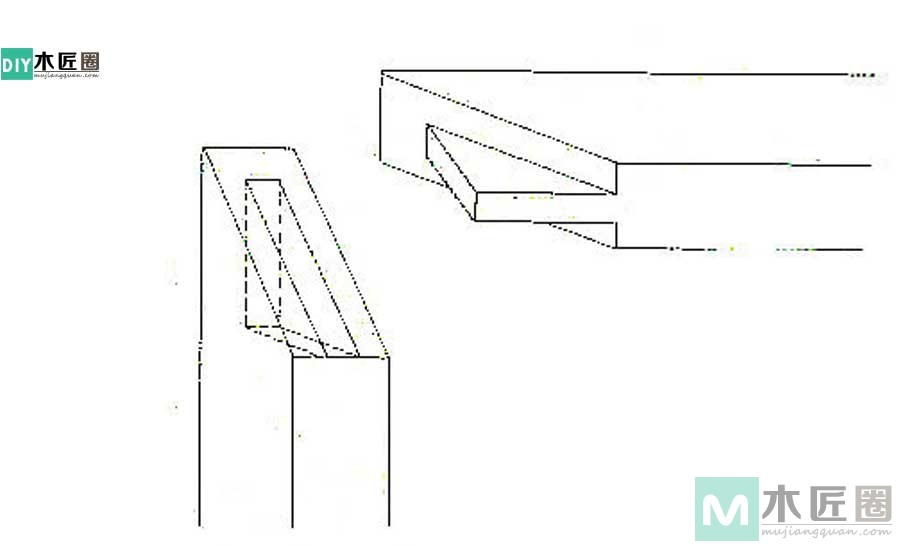

榫,又叫暗榫或者闭口榫,形式多种多样,仅就直材角接合而言,就有单闷榫和双闷榫。今天木匠圈分享是单闷榫的制作方法图解,单闷榫的制作是在横竖两根方木材上切出45度斜面,并在斜面两头上做出榫卯,一个作榫头,一个作榫眼

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

主要材料:
方木材,手工凿,线规,手锯,手刨,角尺,画线刀等

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

制作步骤:
今天木匠圈(微信号:木匠圈),分享教程是直材闷榫的制作。对于榫卯制作而言,闷榫的制作工艺相对比较复杂,制作难度也更高。制作的方法其实也大同小异,先是画出榫卯线,再是切割榫头和掏制榫槽,最后是测试组装的过程。手工做榫卯的重点是制作精度一定要规范,以及制作者的耐心和平时的修炼火候,下面与圈友一起学习下其制作的过程吧。

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

步骤1画闷榫图

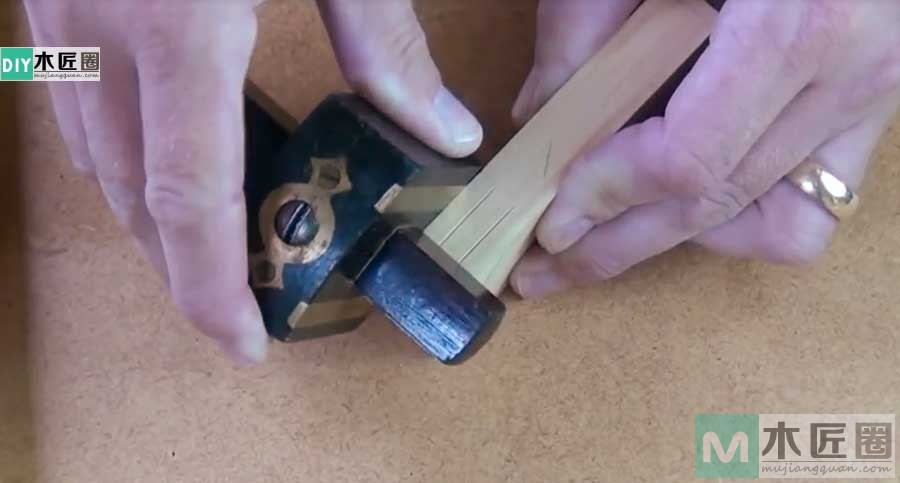

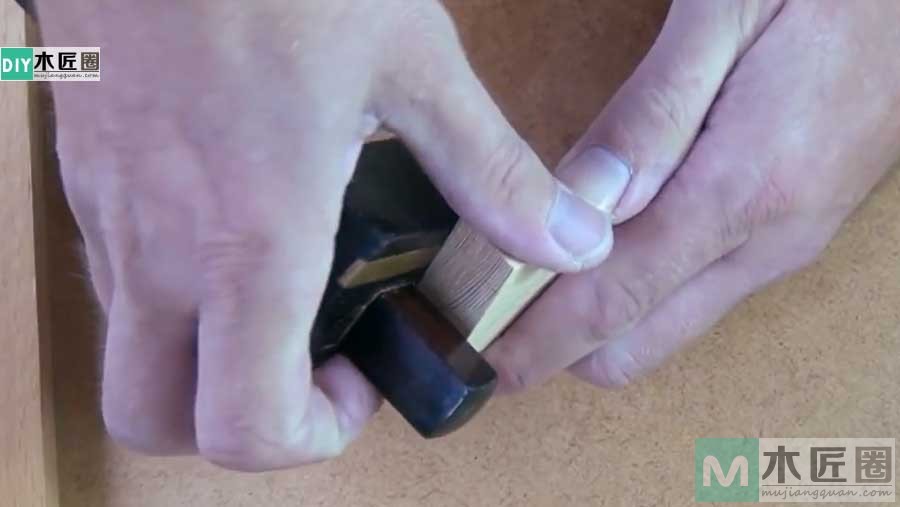

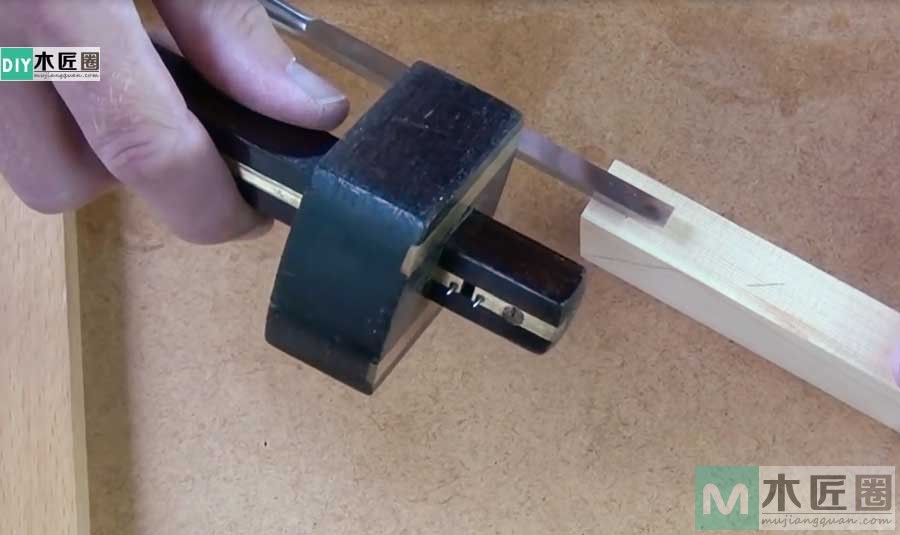

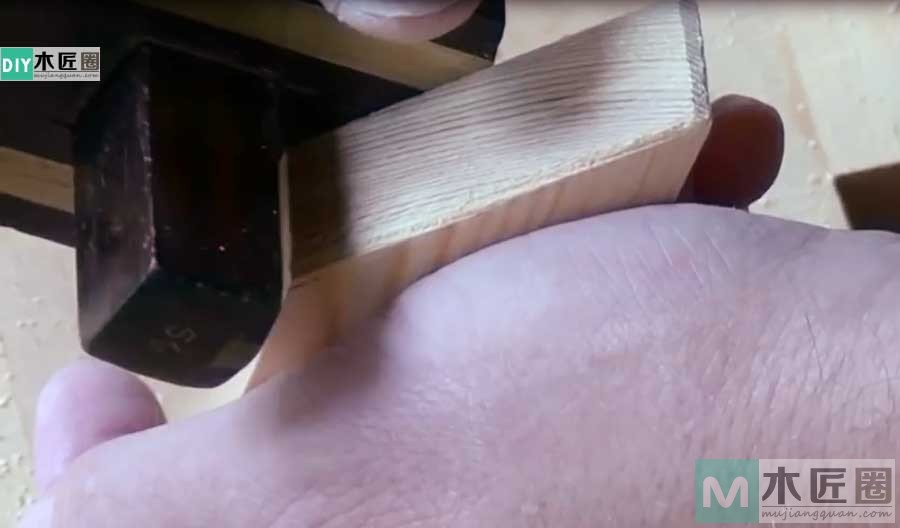

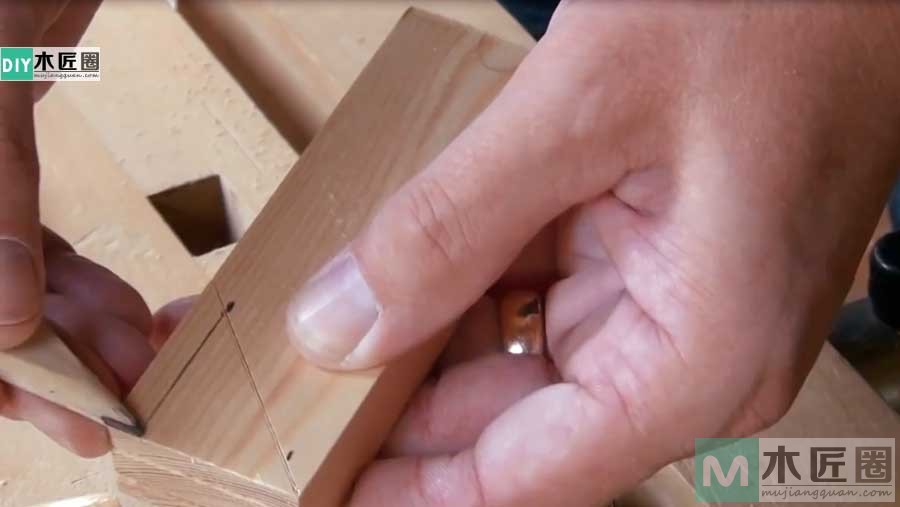

首先用铅笔在两根方材上画出45度斜面线,再用画线刀划出印记线(如图)。然后按方木材宽度选择合适的手工凿,一般手工凿宽度为方木材厚度的1/3。选好手工凿后,再调整线规的指针宽度与手工凿实际宽度相符。调整好线规,在方木材上面画出闷榫的榫头和榫槽线。

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

步骤2掏闷榫槽

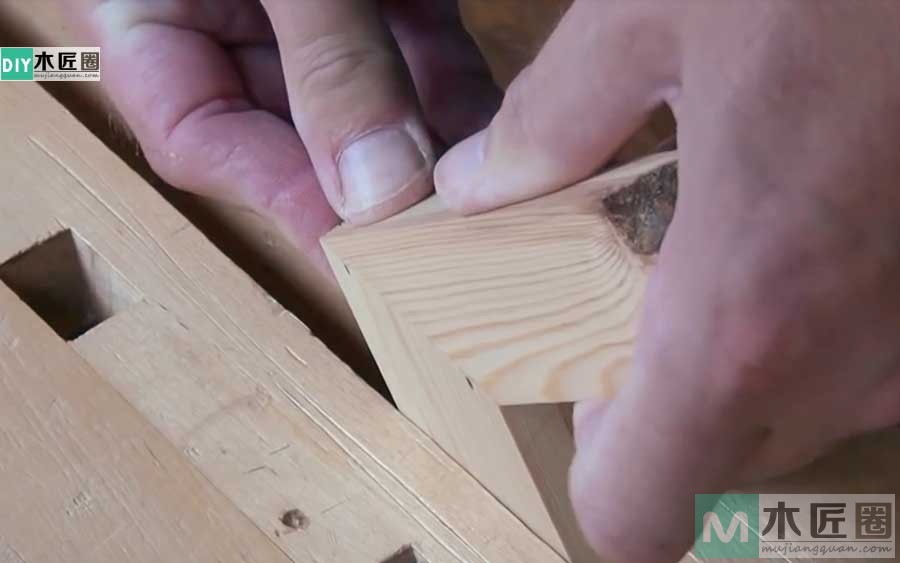

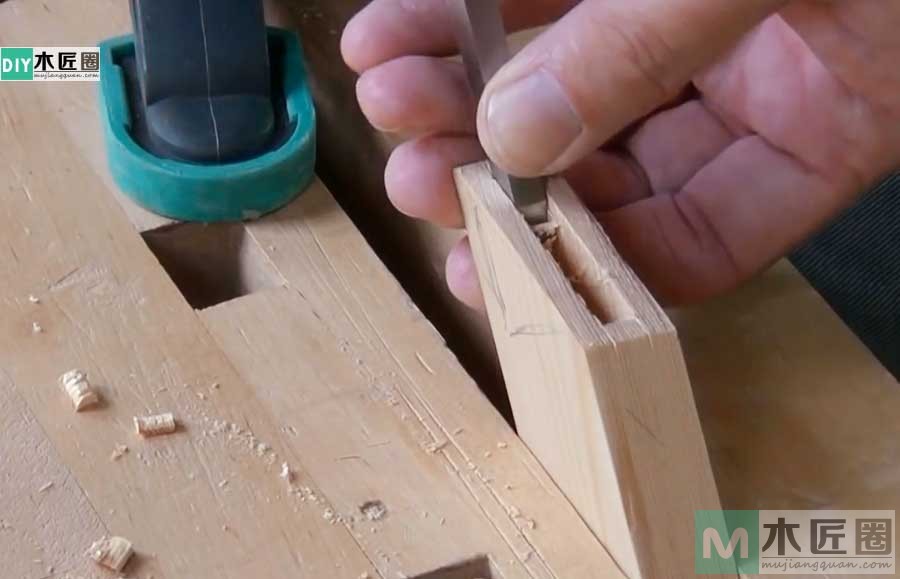

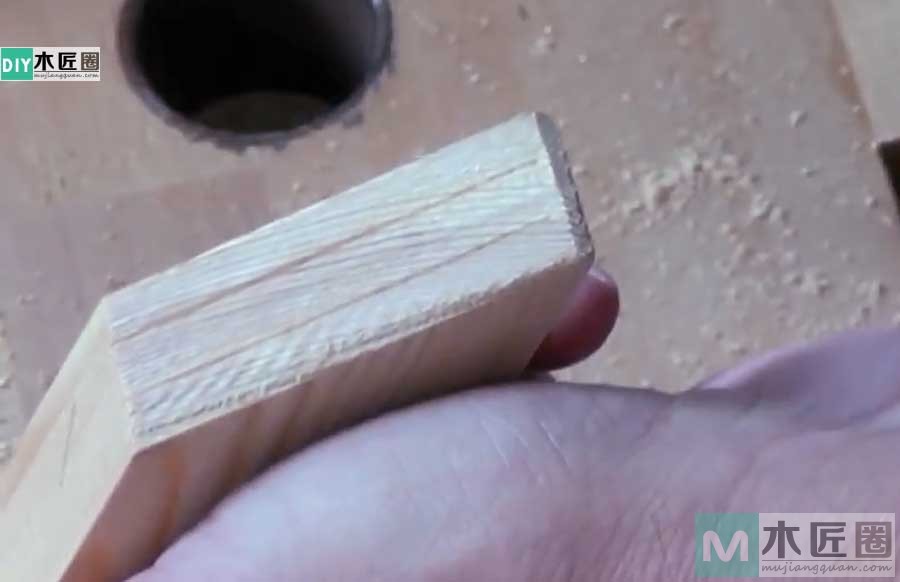

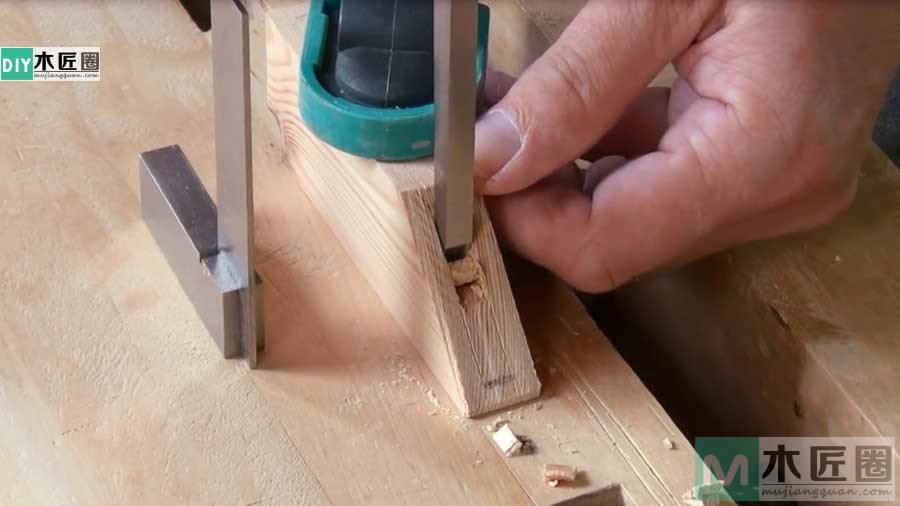

先用手锯把用于制作榫槽的这块方木材沿45度斜面线切割,切割好后并用手刨修平,使之斜切面即平整,又是标准的45度角,再用调整好的线规在斜切面上画出榫槽线。然后把画好榫槽线的方木材固定在木工桌上,用手工凿凿开闷榫槽,最后再用手工凿修平槽壁。

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

步骤3制闷榫头

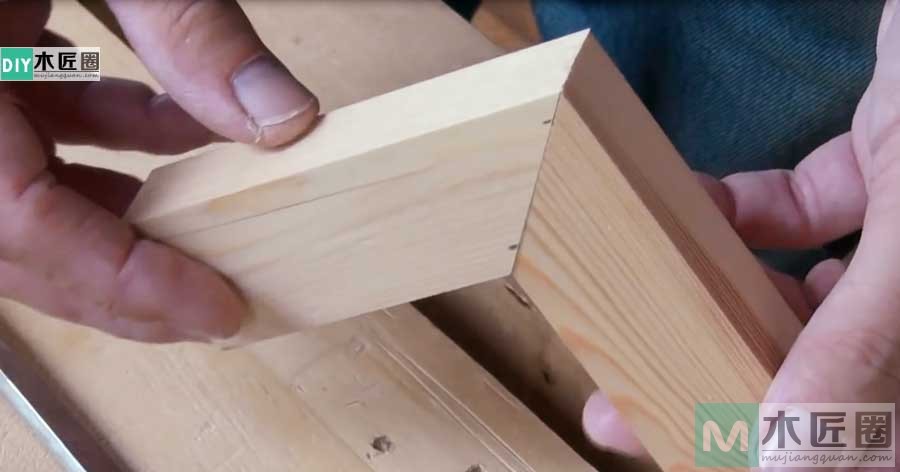

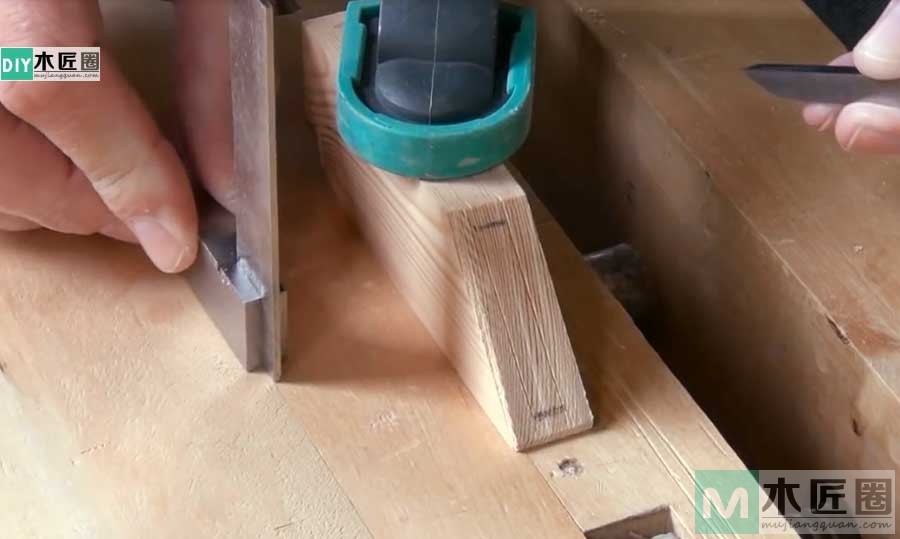

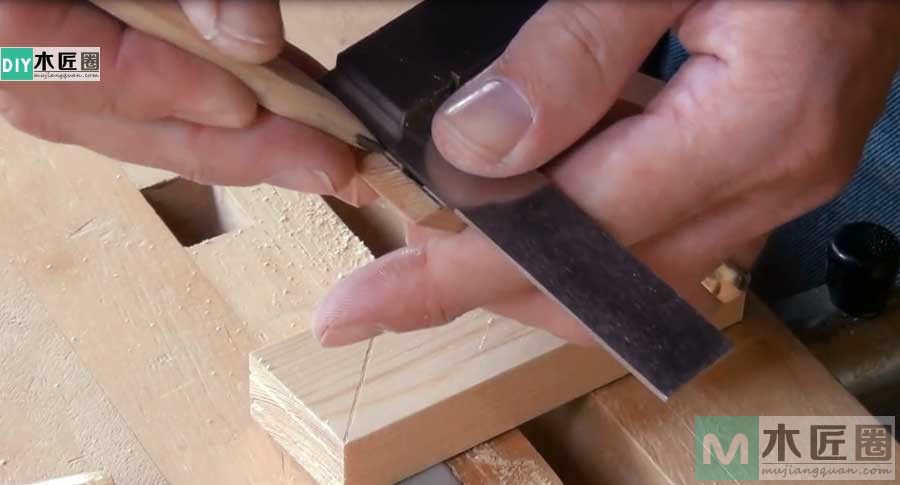

把画好榫卯线的闷榫榫头斜固定在木工桌上,使45度斜面刚好与木工桌桌面水平,再用手锯切割榫头。然后把制作好的榫槽放在榫头这块的方木材上面(如图),用铅笔标出榫槽的实际宽度,那么这样按照榫槽的大小来制作榫头尺寸的方法,使榫卯之间更加严丝合缝。

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

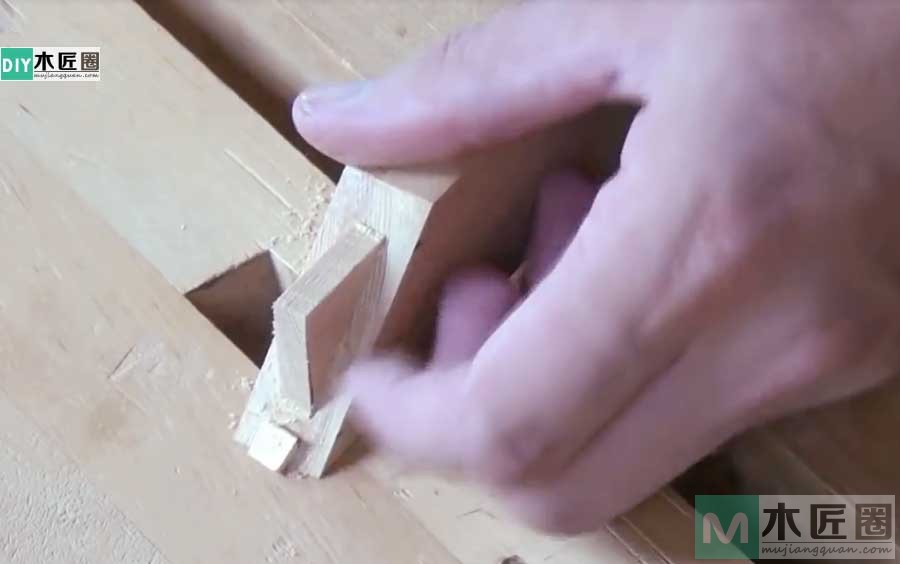

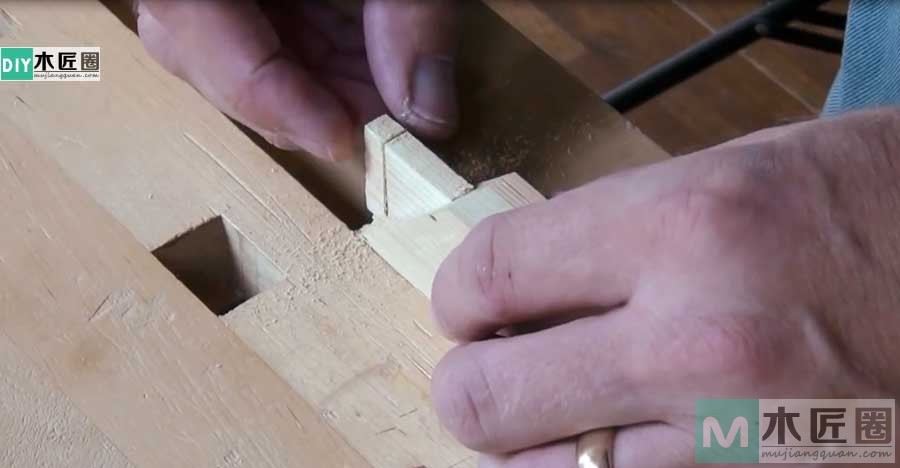

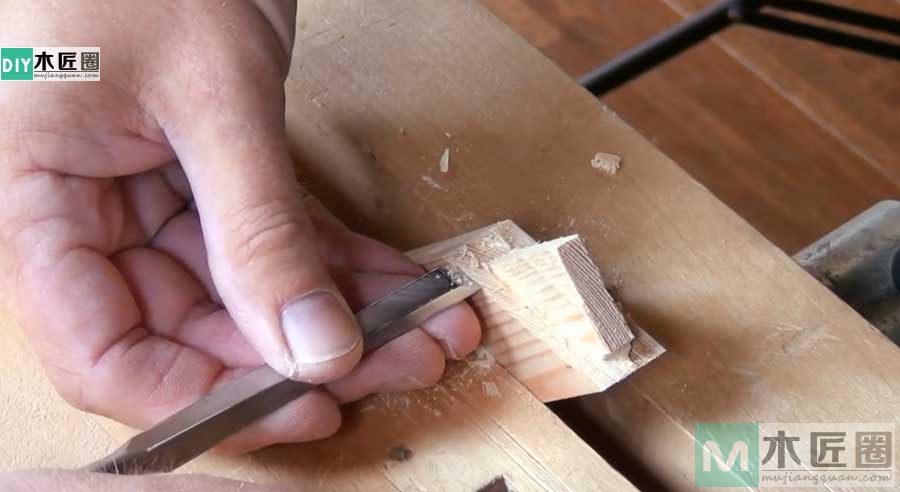

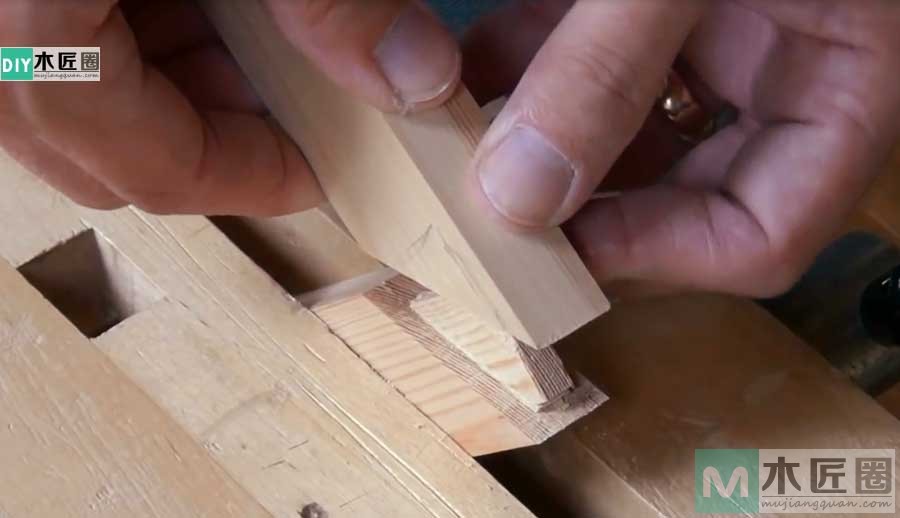

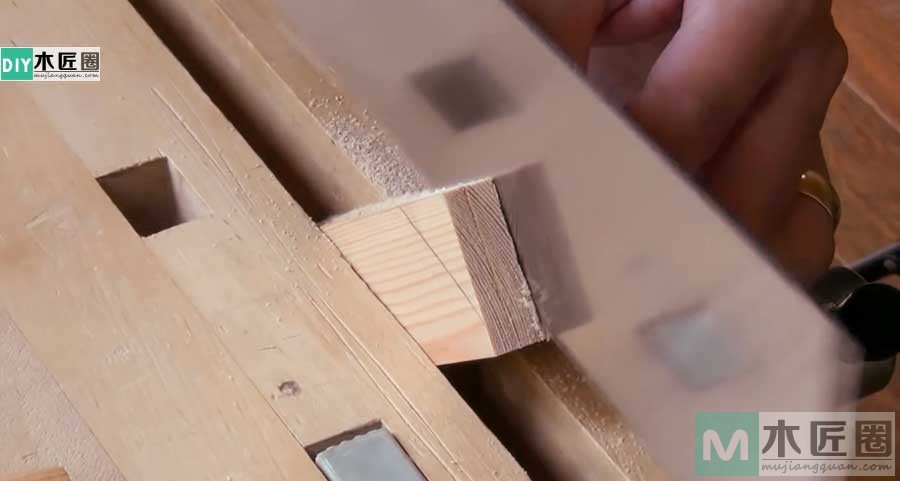

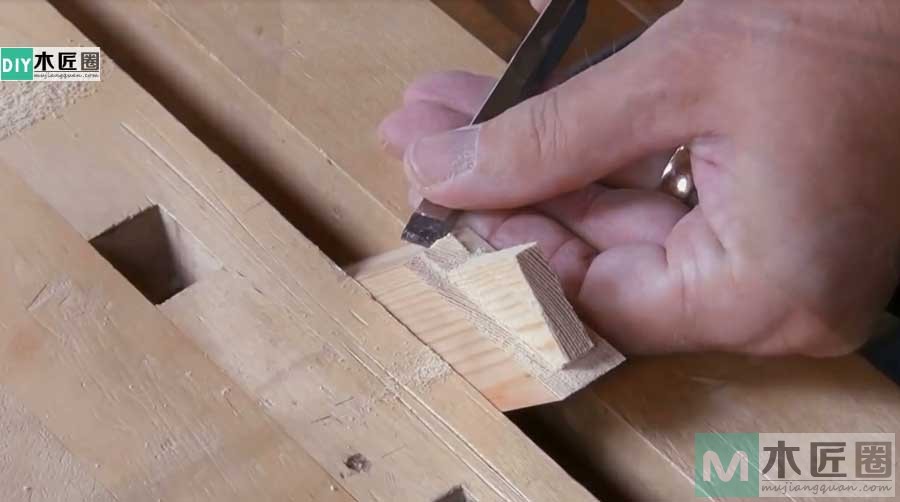

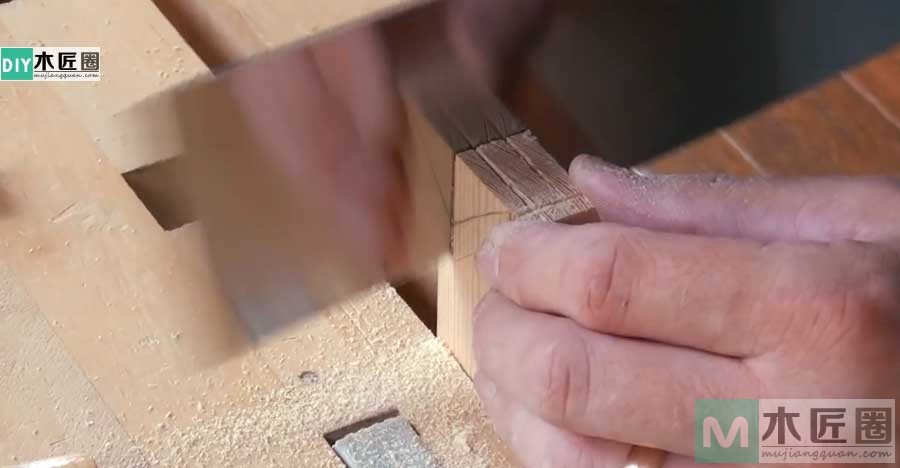

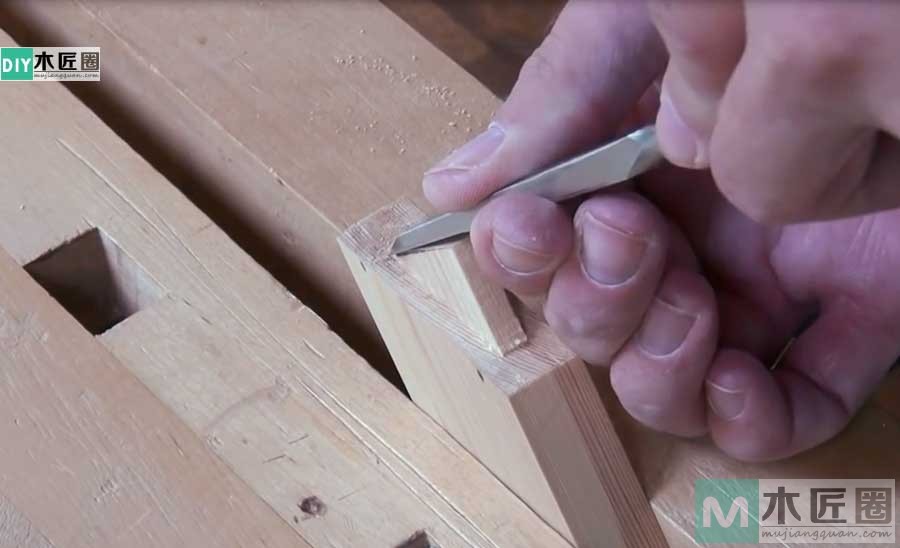

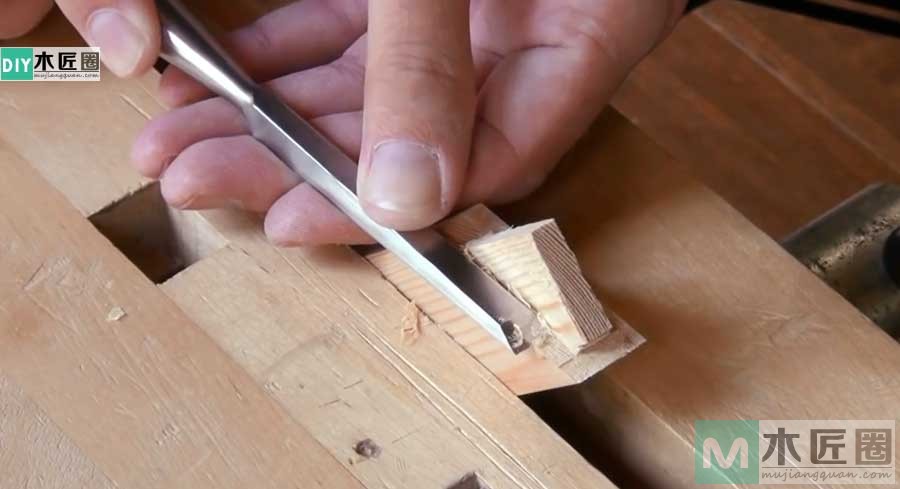

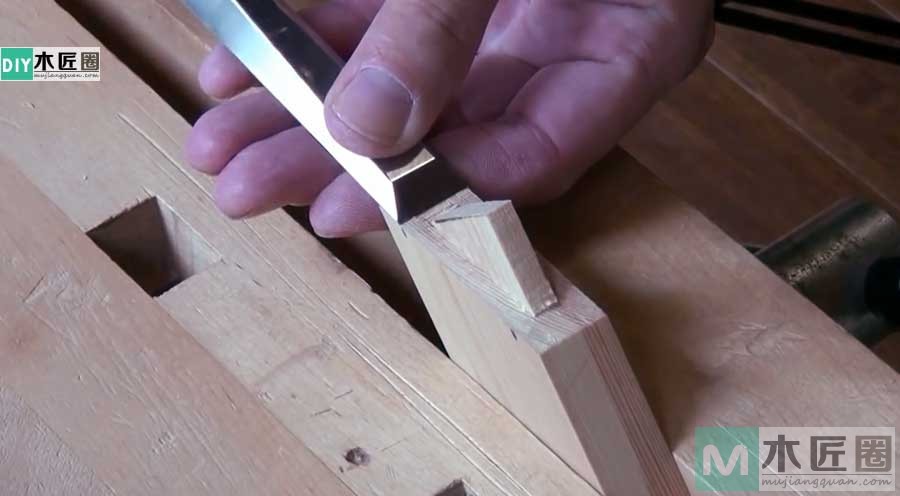

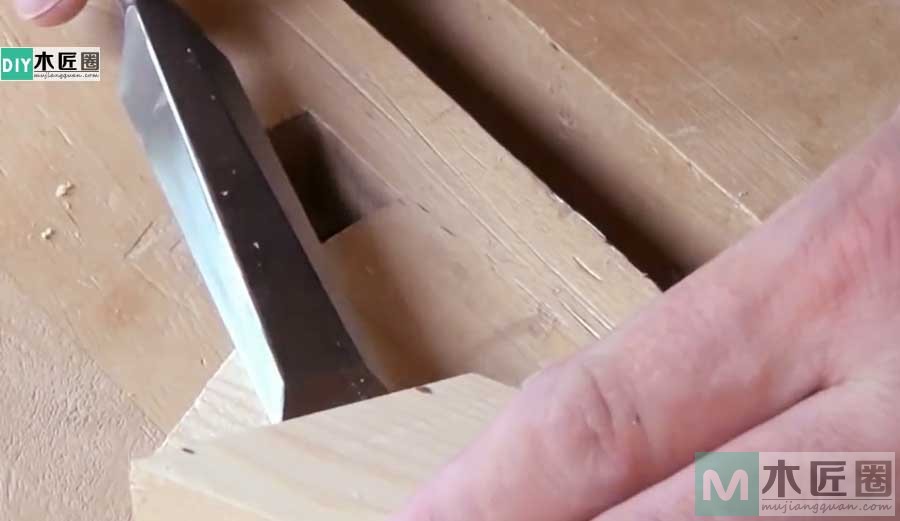

把用于制作榫头的方木材,垂直固定在木工桌上,先用手锯切下榫头的厚度。榫头切出后,再把榫头斜固定在木工桌,然后用手工凿按照设计的榫头线修平榫头四周。修整时运凿要小心,边修榫头边要试试榫头的大小,直至榫头大小合适即可。

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

步骤4组装闷榫

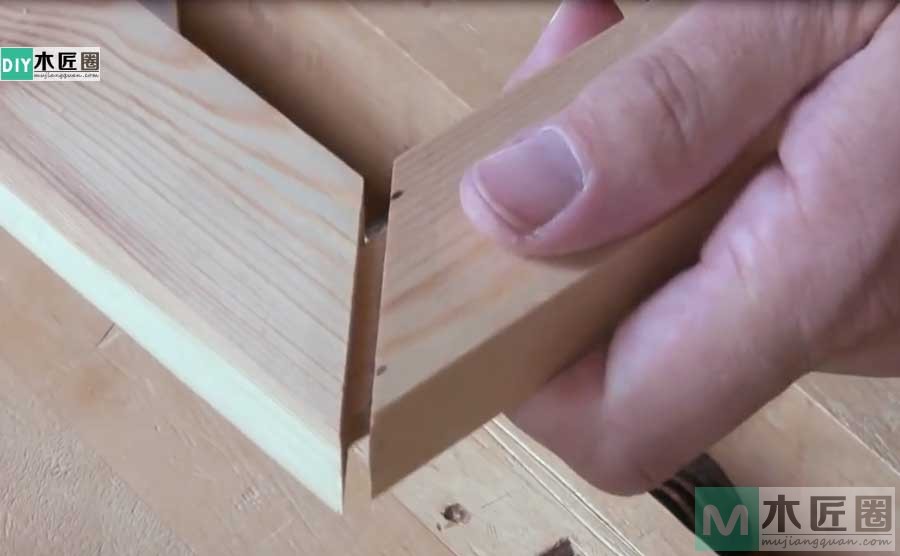

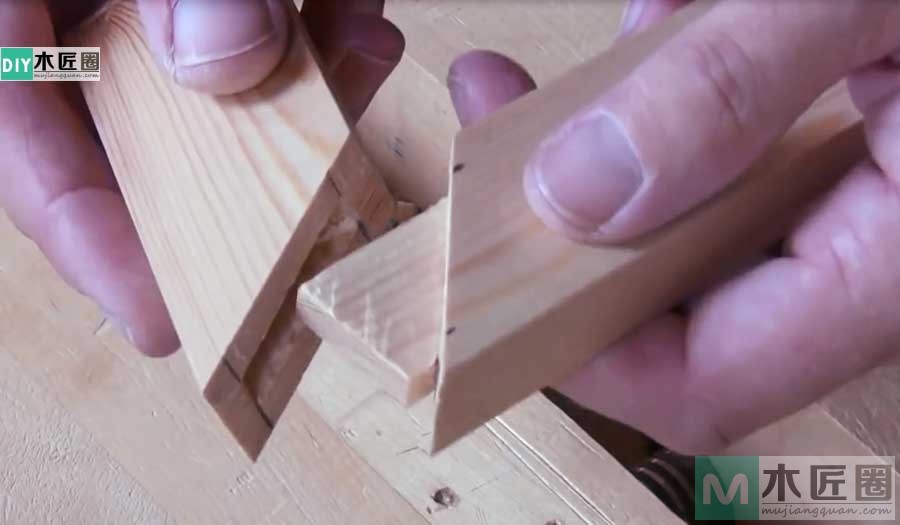

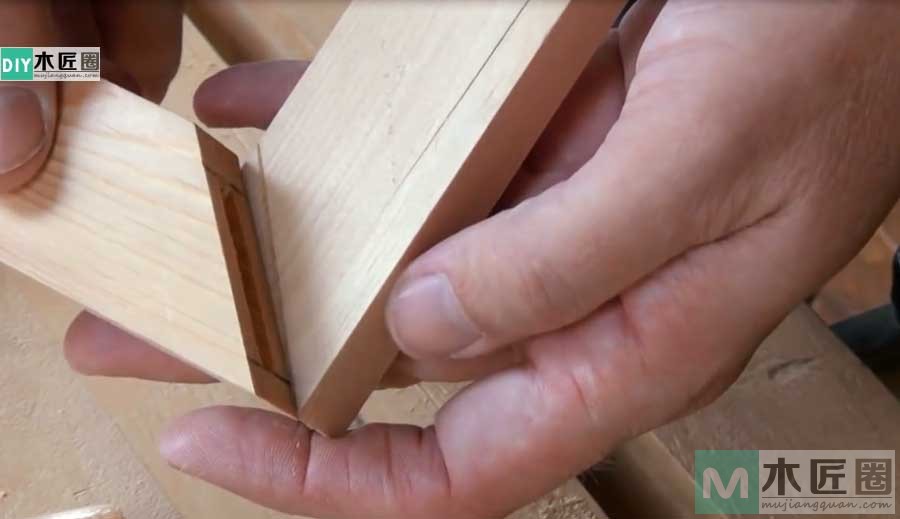

制作好闷榫的榫头和榫槽,再把榫头套入榫槽中,此时榫头会太长,因此拼合闷榫斜面时中间会有一条缝隙(如图),所以用尺子量出缝隙的宽度,然后用铅笔画出榫卯过长的这部分(刚好是缝隙宽度),并用手锯锯掉超长的这部分,再用手工凿修方榫头即可。

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

步骤5完工!

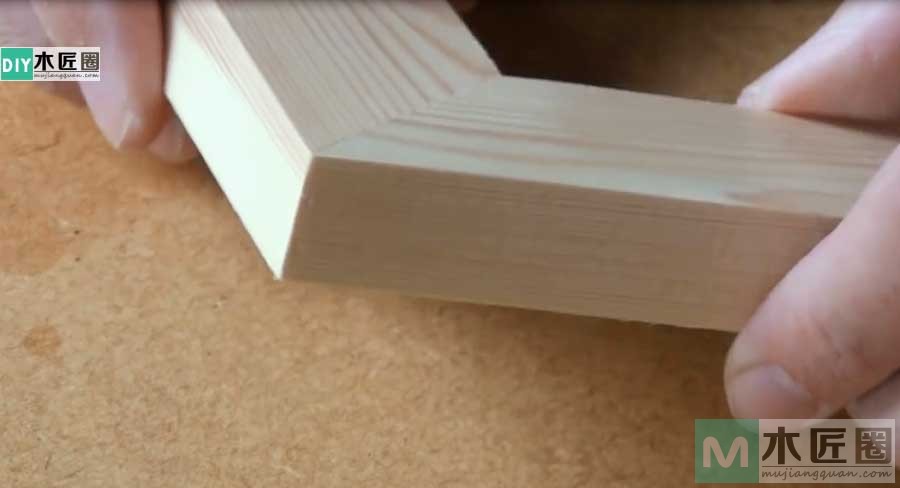

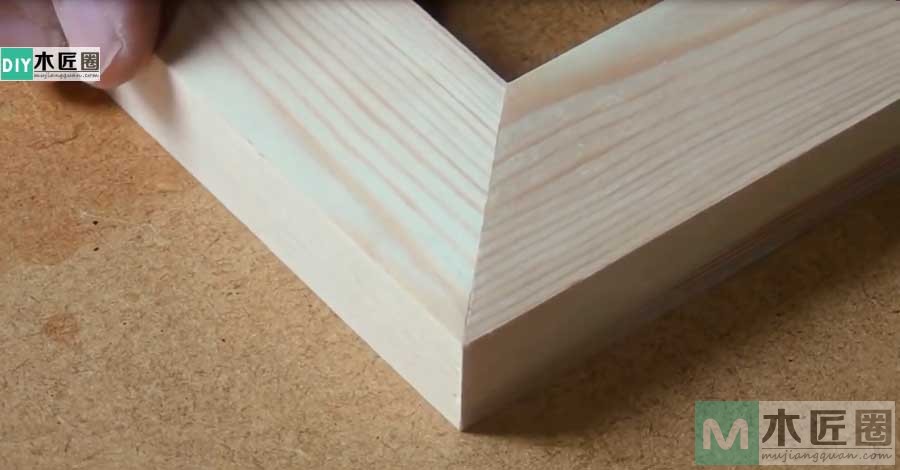

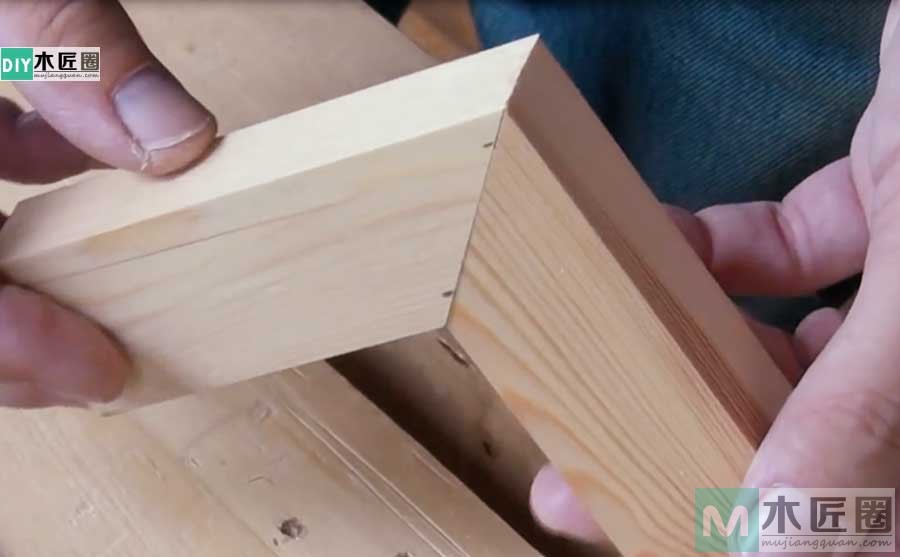

在古家具和一些手工制作的家具中,也有相当一部分使用了闷榫结构,闷榫是在家具表面上看不出来的,因为两部件结合后不露榫头。闷榫的制作难度也远远大于其他榫卯,其要求榫卯的结合必须严丝合缝,所以设计和制作的时候要更加规范。另外,在闷榫中加上暗破头楔是木匠师傅的一绝活儿,加楔后榫头是拆不下来的,除非破坏其结构。

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构

榫卯绝活儿,图解直材角结合的单闷榫结构
