榫卯sǔn mǎo)结构诞生于中国,自古以来便是华夏建筑文化的精魄所在。榫卯构件中凸出部分称为榫,凹入部分则称为卯。榫卯的神奇之处在于,它能通过各种不同的契合手法,让结构中每一个小单元都被稳定的固定住,因而不需要一枚铁钉。我国家具把各个部件连接起来的“榫卯”做法,是家具造型的主要结构方式。各种榫卯做法不同,应用范围不同,但它们在每件家具上都具有形体构造的“关节”作用。

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

这种不用钉子的构件连接方式,使得中国传统的木结构成为超越了当代建筑排架、框架或者刚架的特殊柔性结构体,不但可以承受较大的荷载,而且允许产生一定的变形,在地震荷载下通过变形吸收一定的地震能量,减小结构的地震响应。

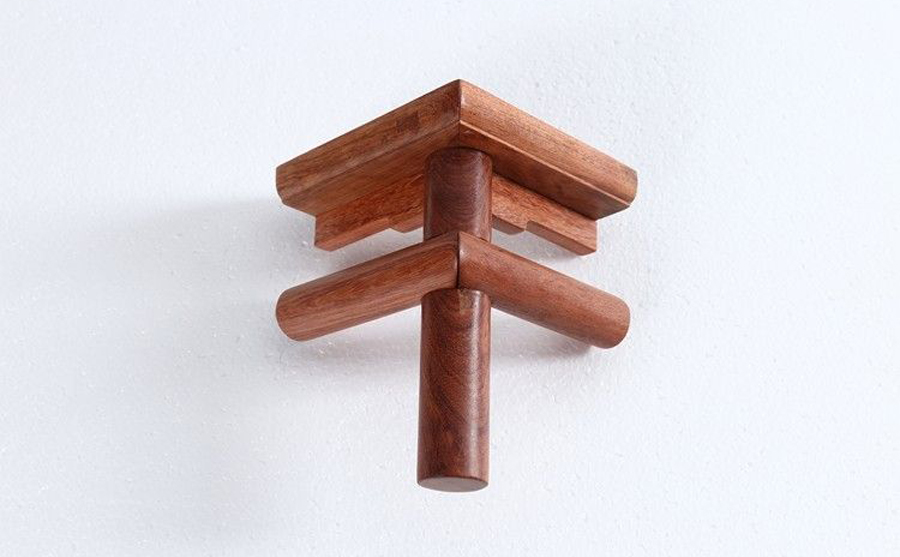

榫卯结构广泛用于建筑,同时也广泛用于家具,体现出家具与建筑的密切关系。榫卯结构应用于房屋建筑后,虽然每个构件都比较单薄,但是它整体上却能承受巨大的压力。这种结构不在于个体的强大,而是互相结合,互相支撑,这种结构成了后代建筑和中式家具的基本模式。

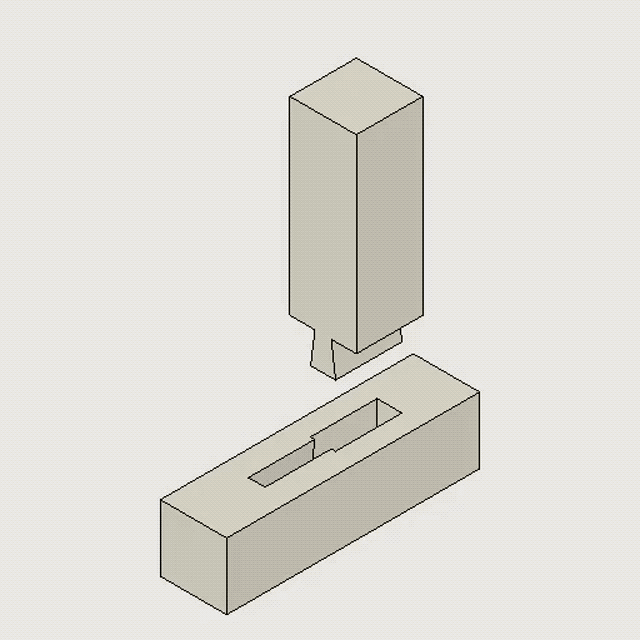

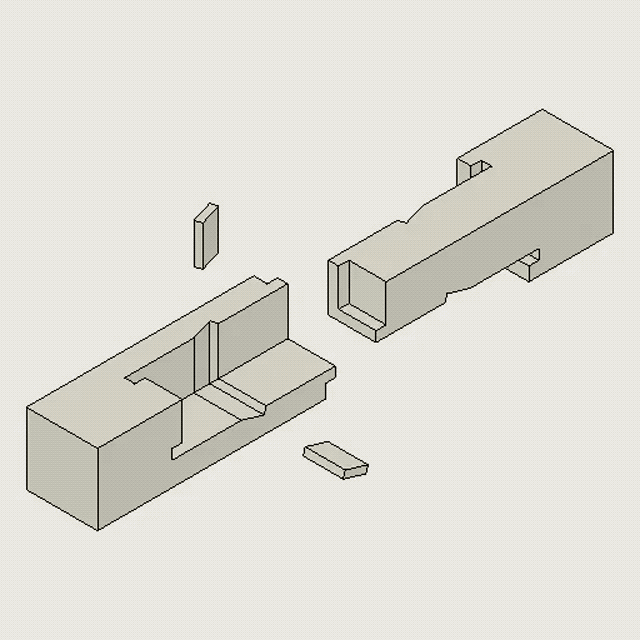

榫卯结构分解图:

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

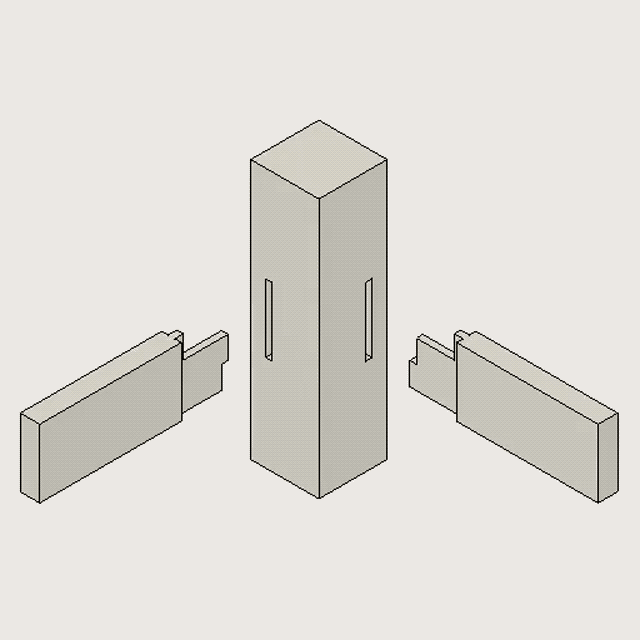

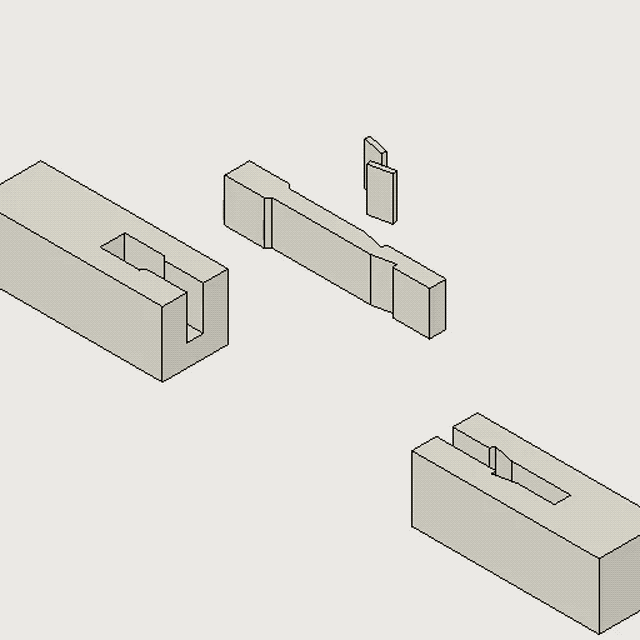

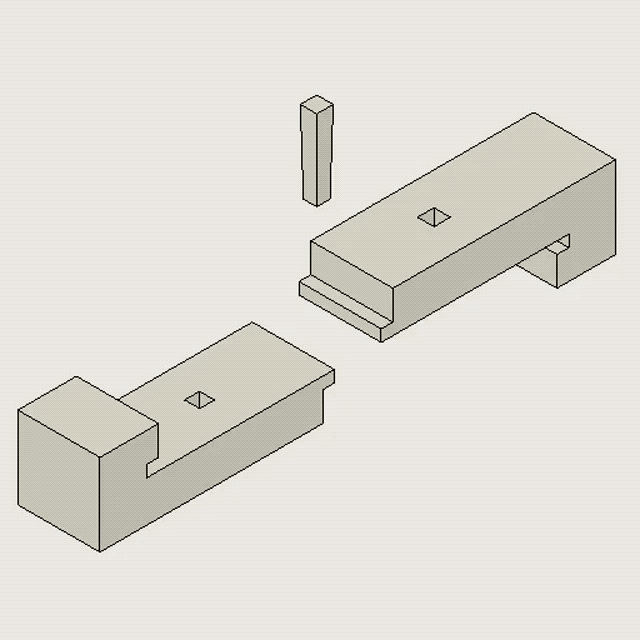

榫卯结构分解图:
槌关节连接

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

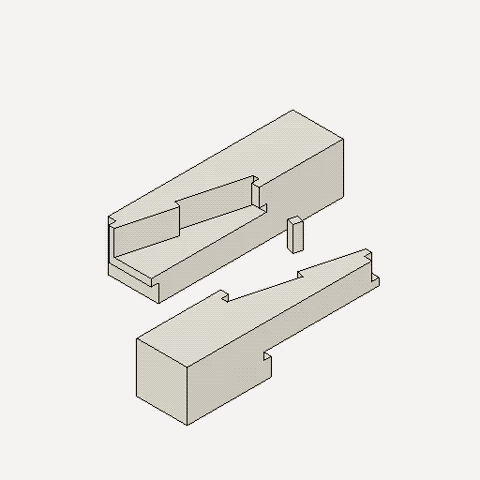

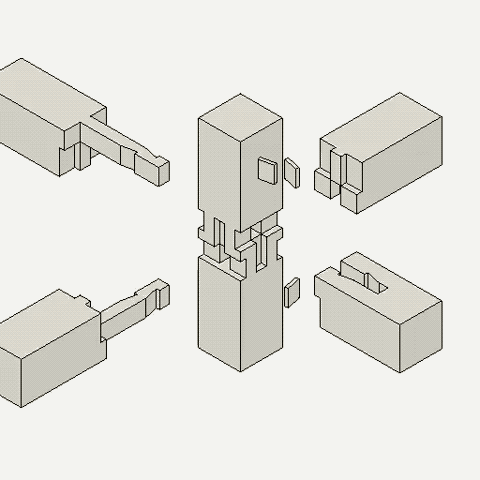

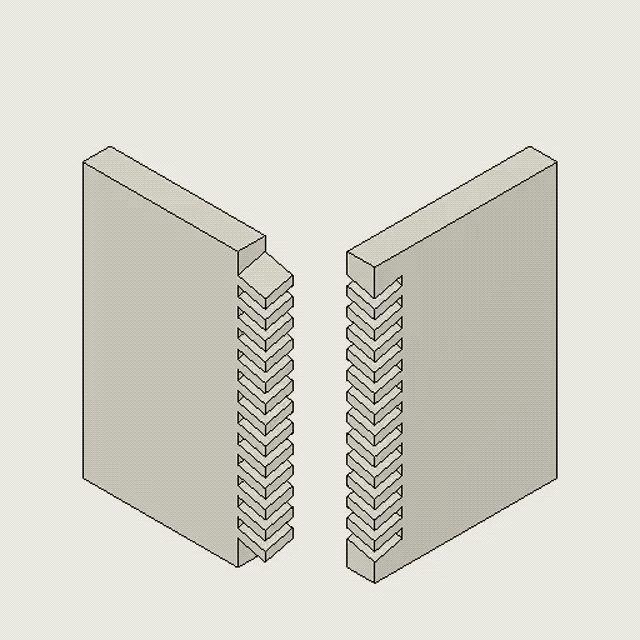

榫卯结构分解图:
箱型火塞拼接

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

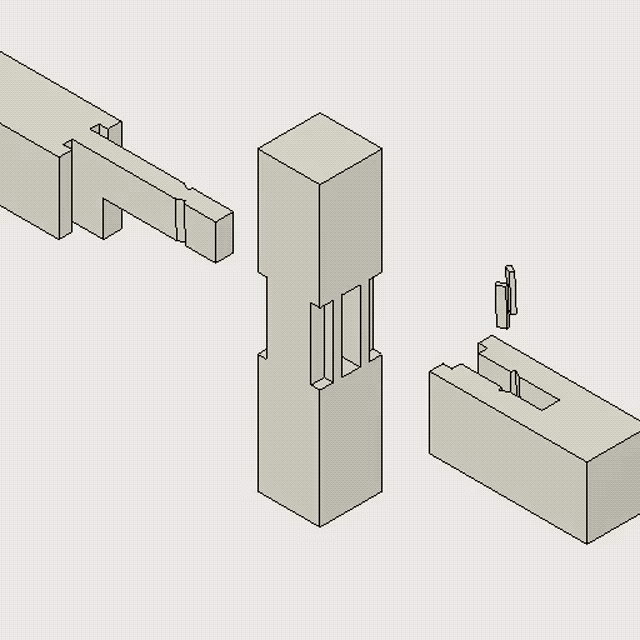

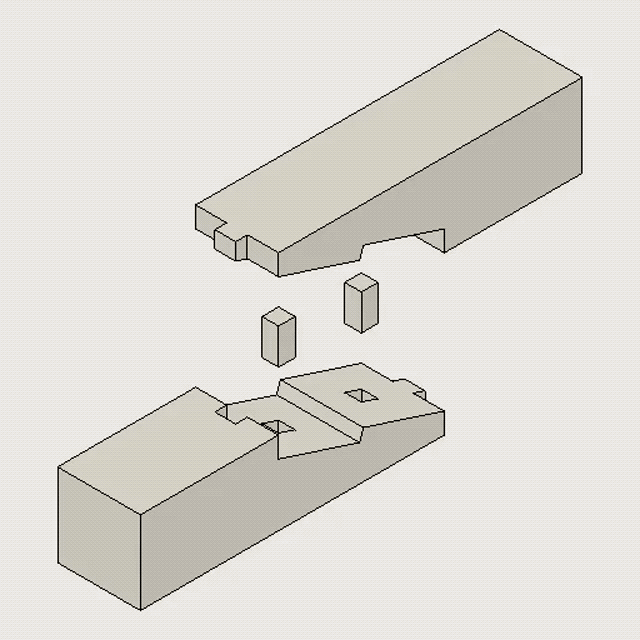

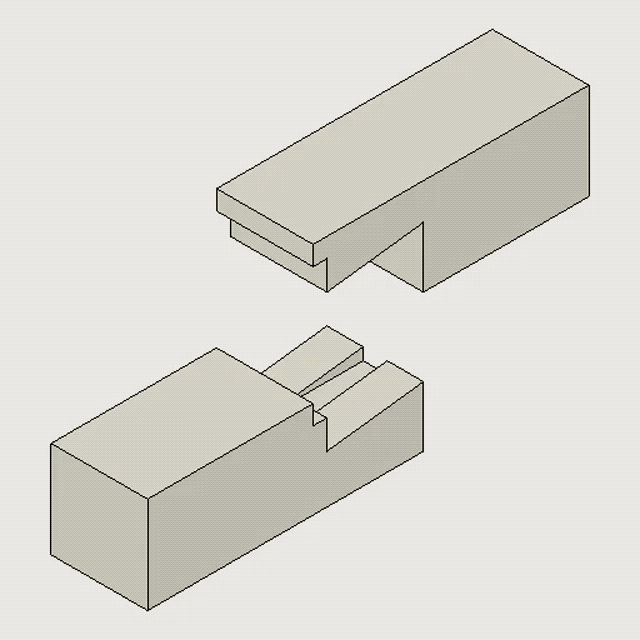

榫卯结构分解图:
燕尾式端口相接

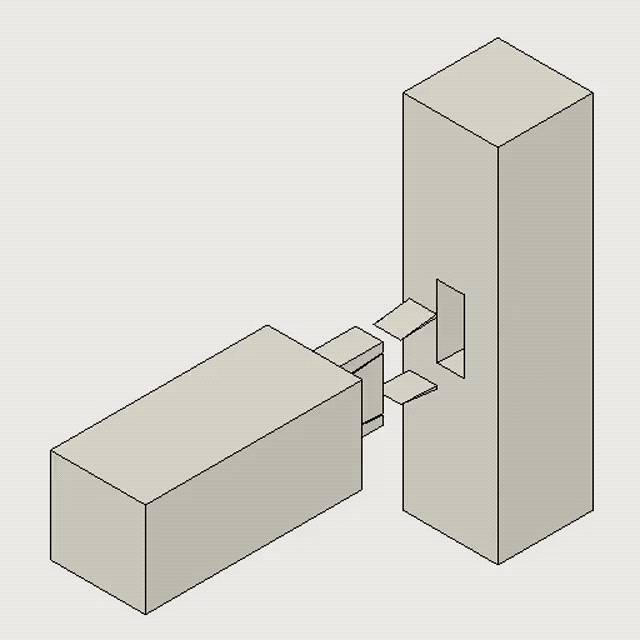

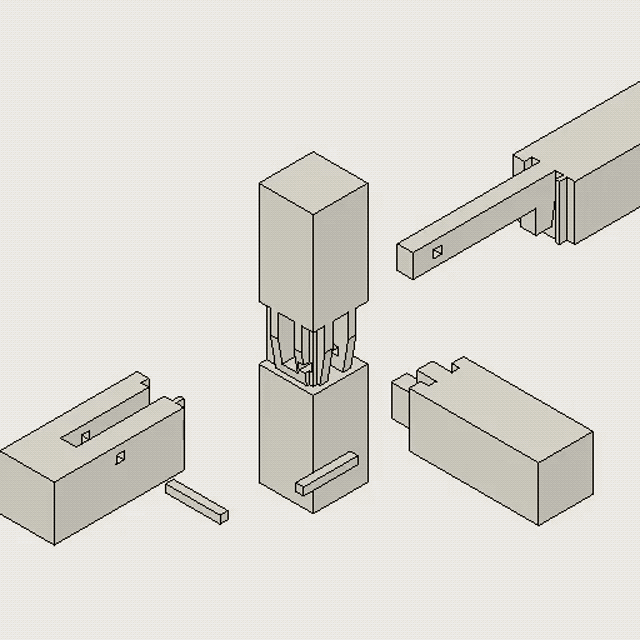

榫卯结构分解图:
四箱体联合

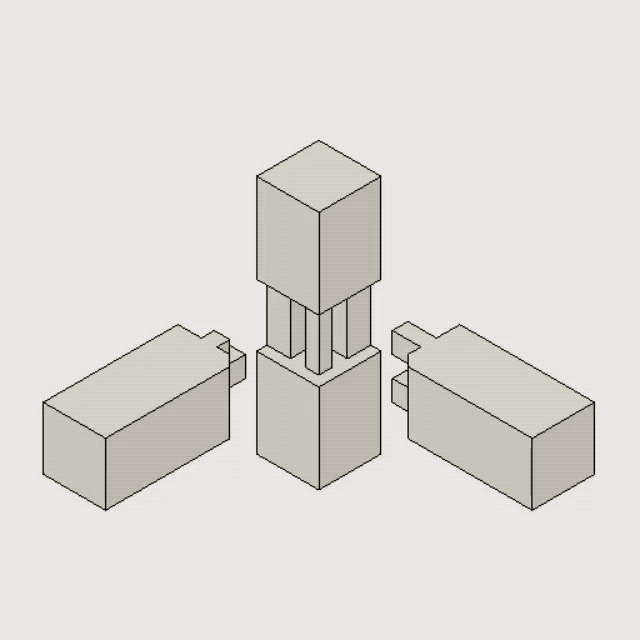

榫卯结构分解图:
三箱体联合
榫卯结构分解图:
横栓式拼合

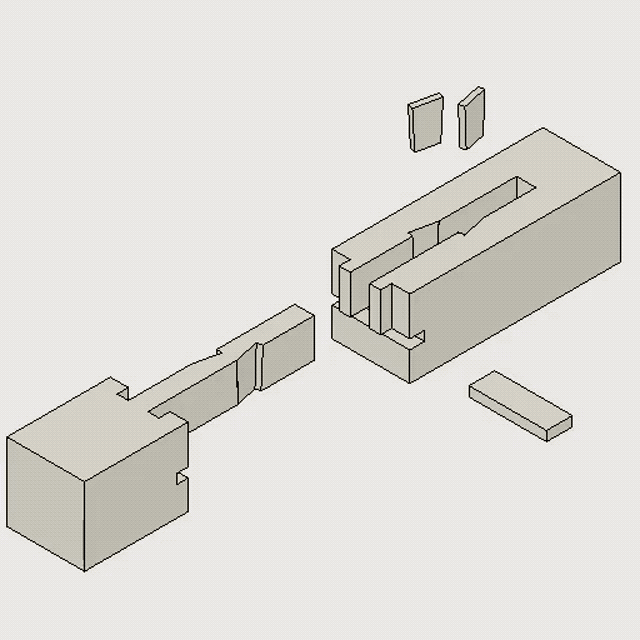

榫卯结构分解图:
走马销

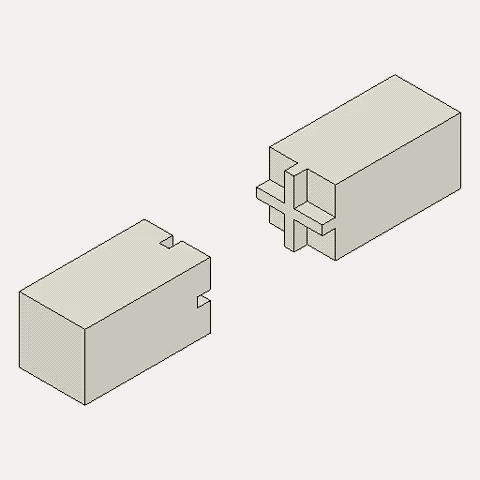

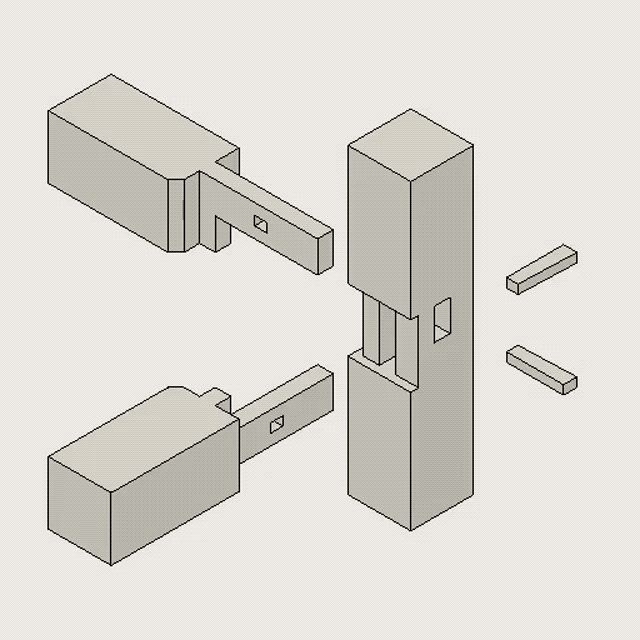

榫卯结构分解图:
十字契合

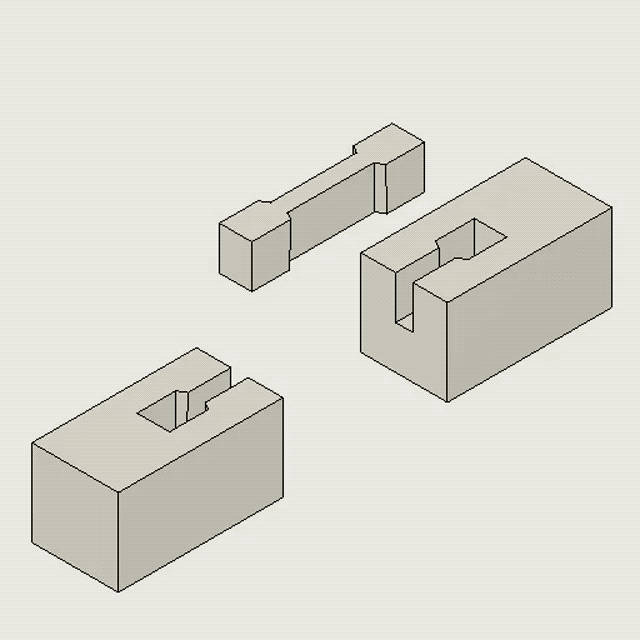

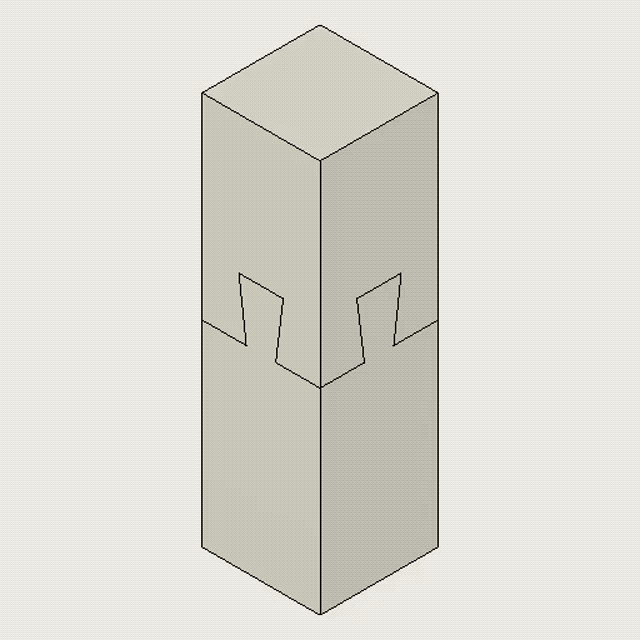

榫卯结构分解图:
双重燕尾式咬合
榫卯结构分解图:
相互卡接联合

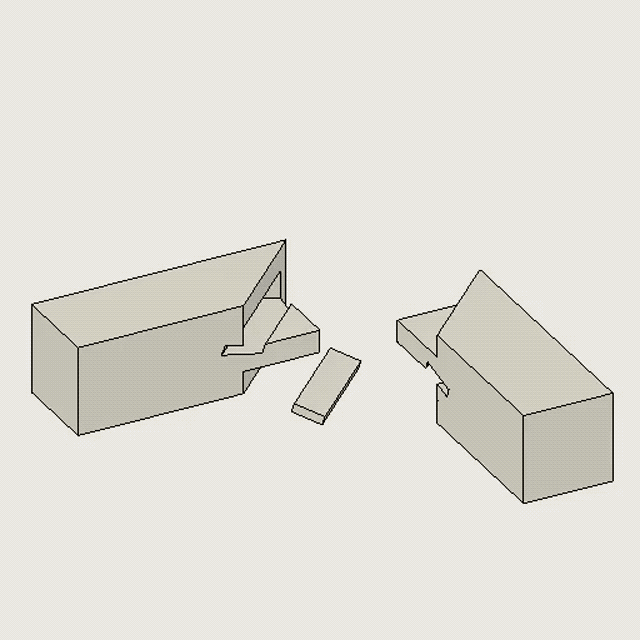

榫卯结构分解图:
箱车形栓

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

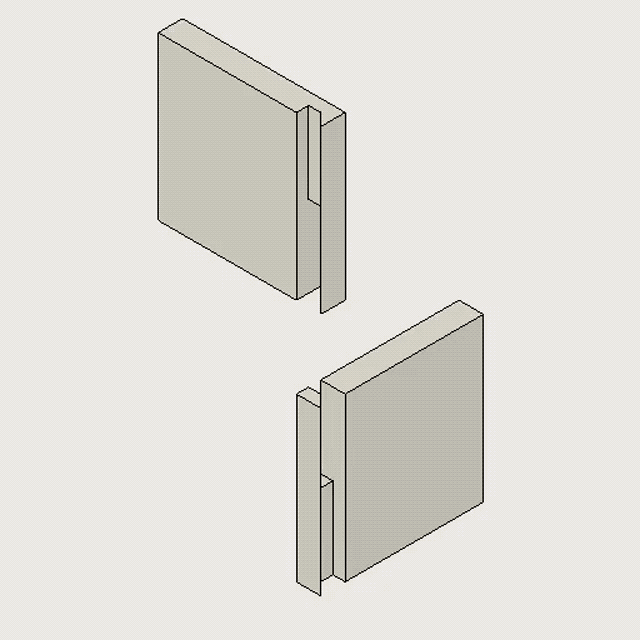

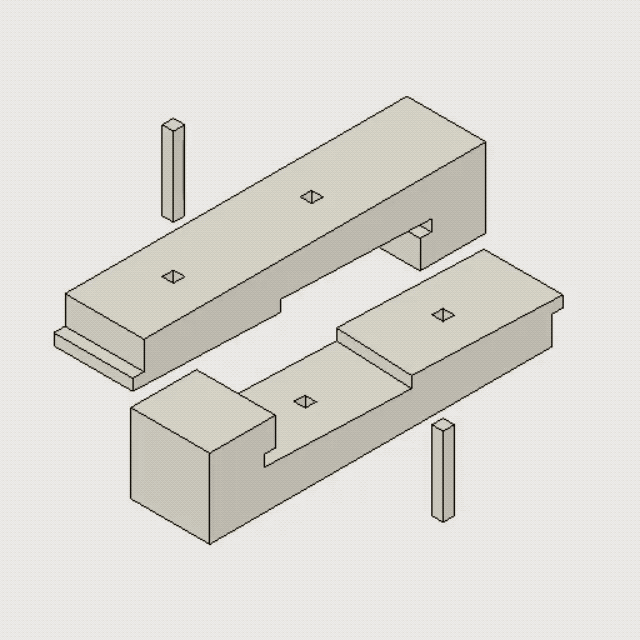

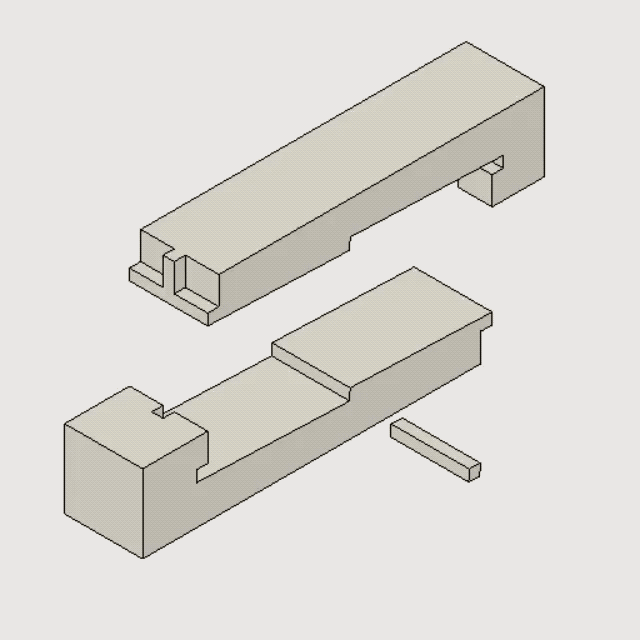

榫卯结构分解图:
双重下巴式接合

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

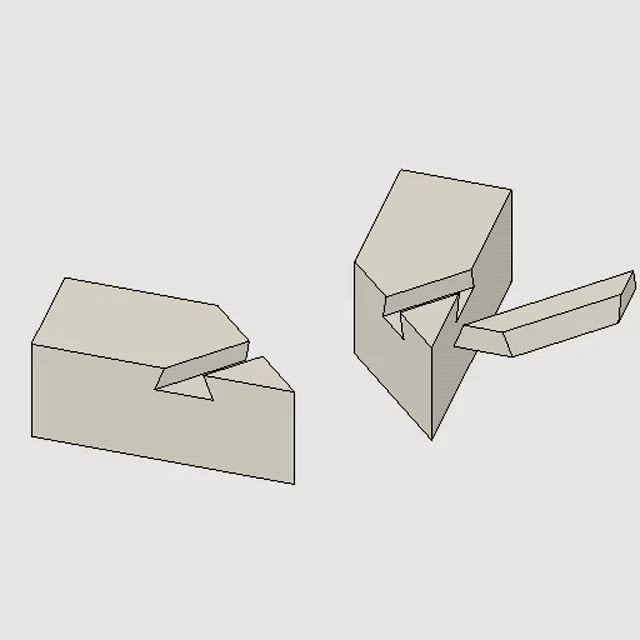

榫卯结构分解图:
四方燕尾式接合

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

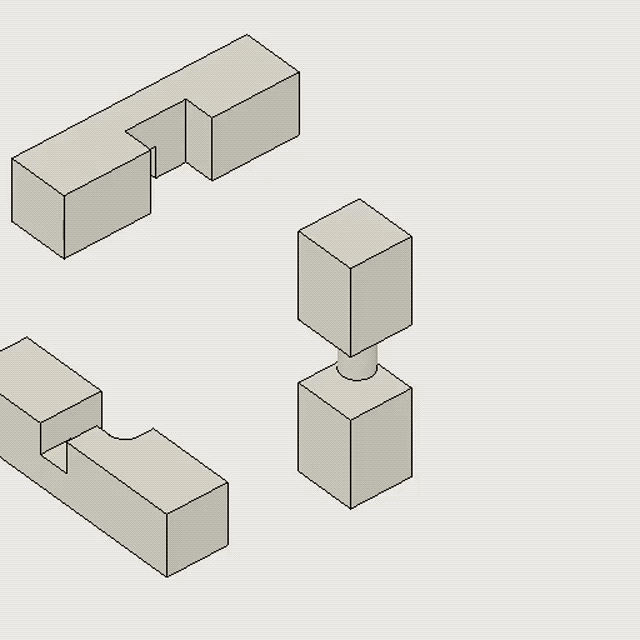

榫卯结构分解图:
套环接头

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

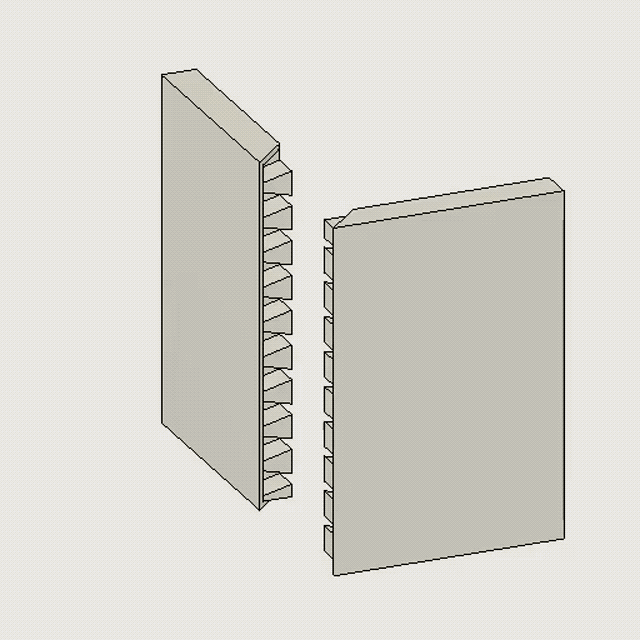

榫卯结构分解图:
燕尾式榫
榫卯结构分解图:
小菊组拼接
榫卯结构分解图:
双补丁咬合式拼接

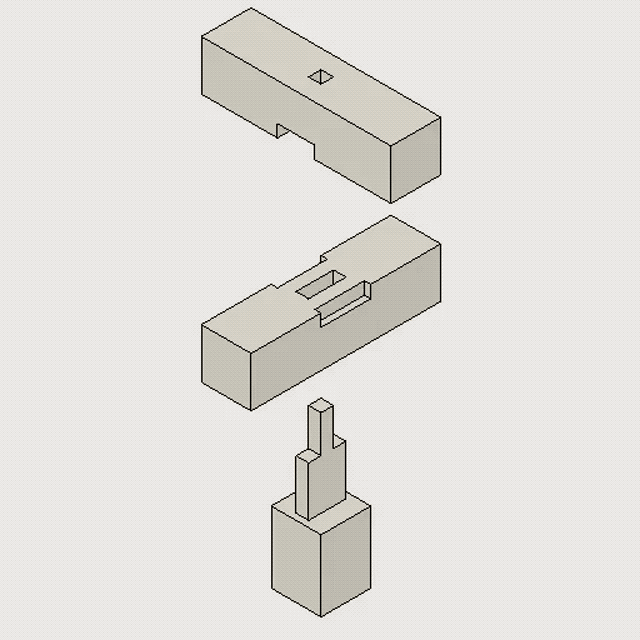

榫卯结构分解图:
三方组榫

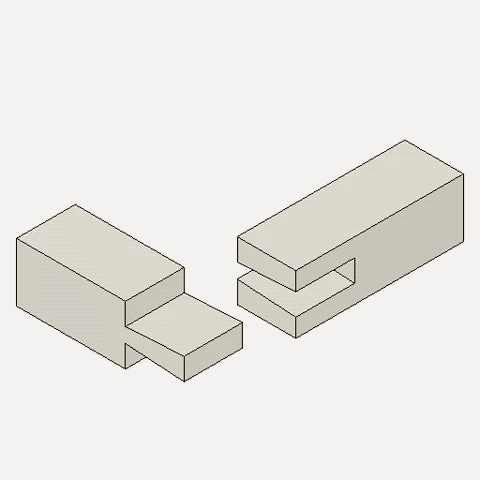

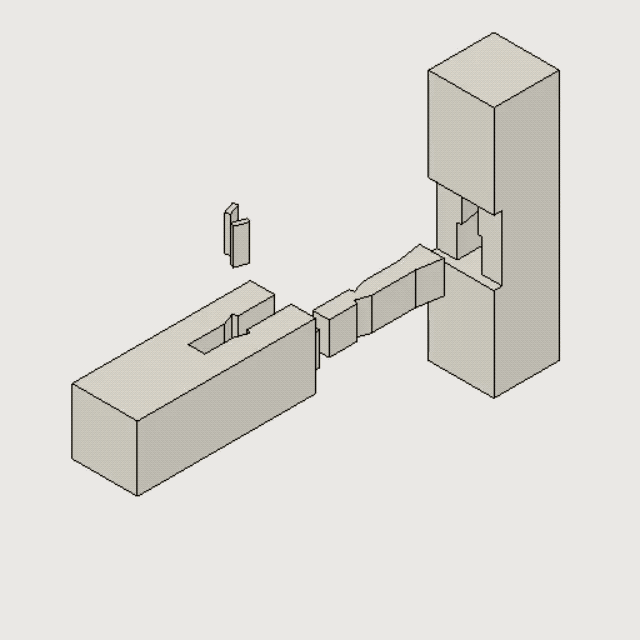

榫卯结构分解图:
纳入式相接榫头

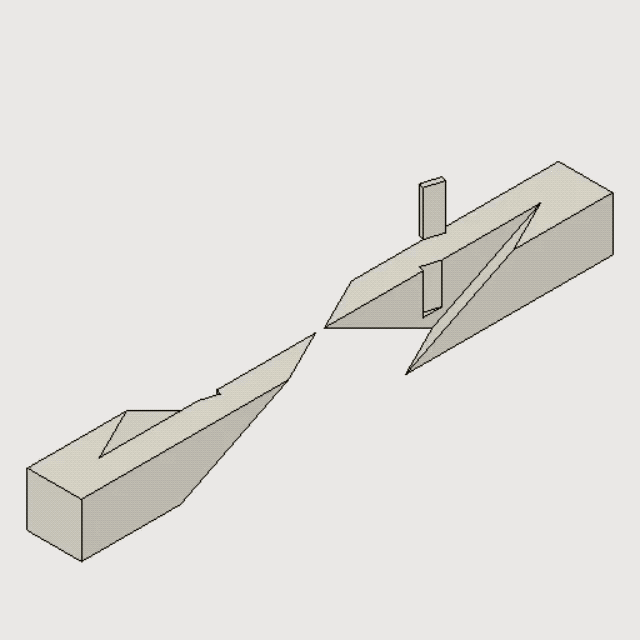

榫卯结构分解图:
对角线下巴关节式拼接

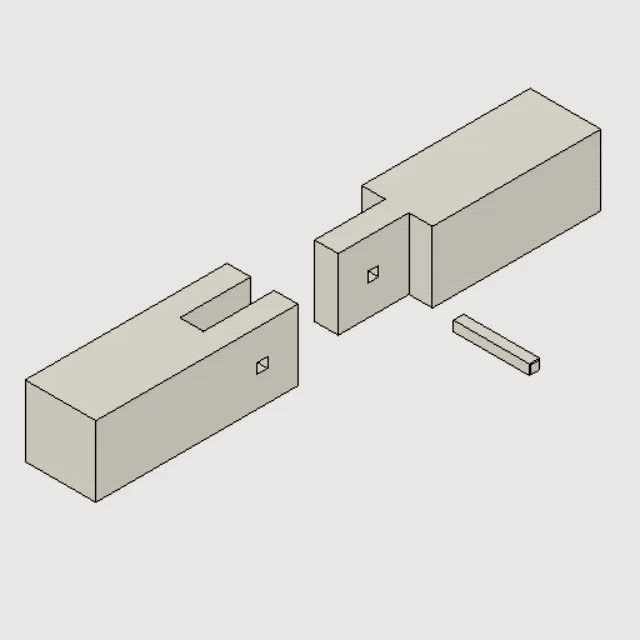

榫卯结构分解图:
端口关节式连接
榫卯结构分解图:
补丁式插合
榫卯结构分解图:
宫岛联合

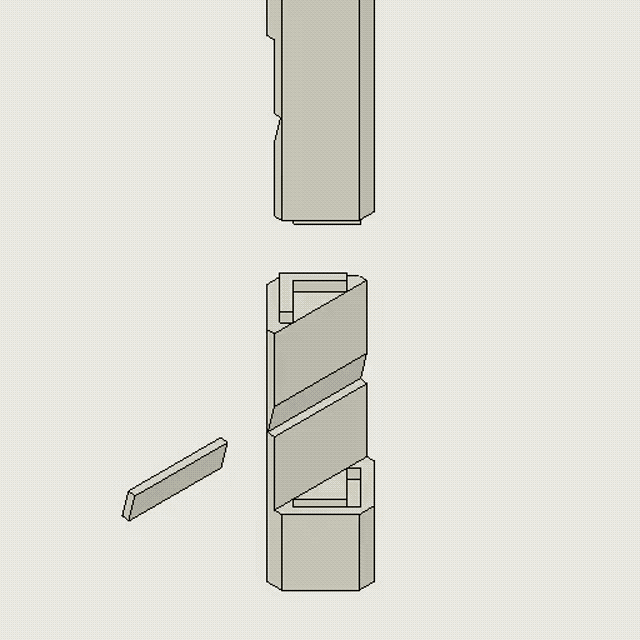

榫卯结构分解图:
杠杆拼合
榫卯结构分解图:
双重补丁式联合

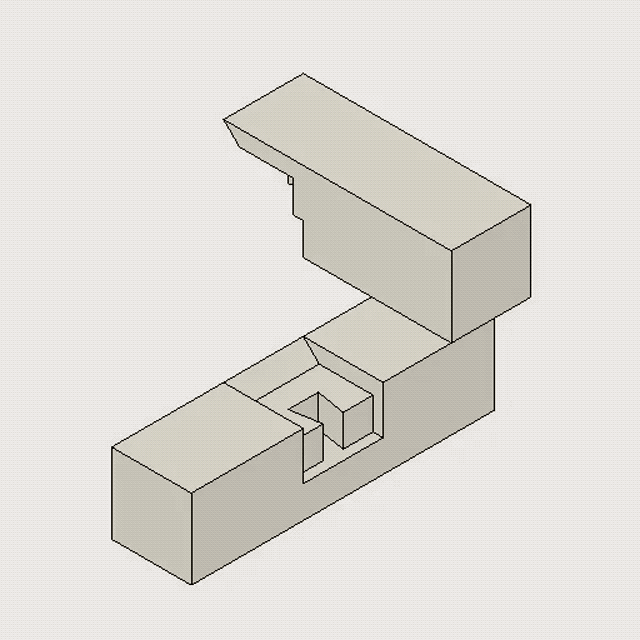

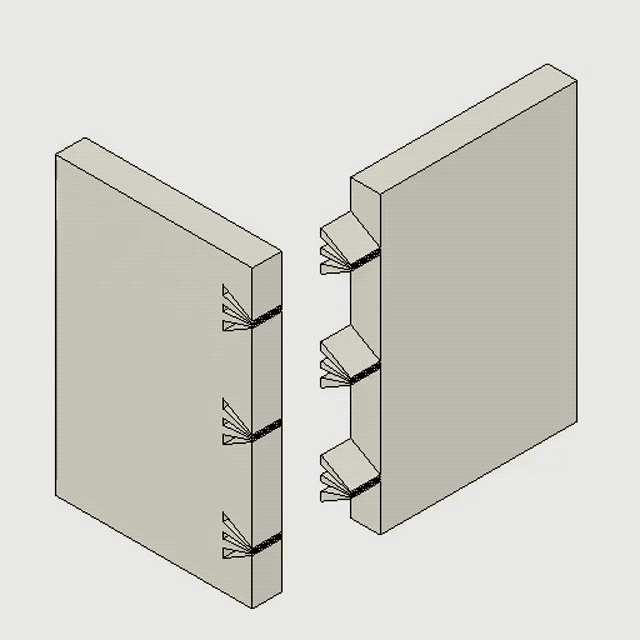

榫卯结构分解图:
隐藏燕尾式拼接

榫卯结构分解图:
箱型隐藏联合

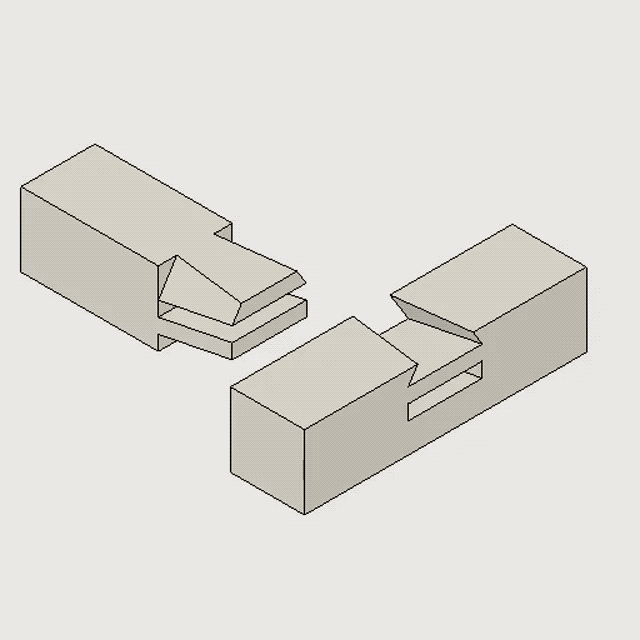

榫卯结构分解图:
吸入式燕尾连接

榫卯结构分解图:
插入连接的平板关节

榫卯结构分解图:
走马销式拼合

榫卯结构分解图:
穿带榫

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄


榫卯结构分解图:
镶嵌式槽口榫

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

榫卯结构分解图:
挂肩四面平榫

鲁班七十二结榫卯动画图解,建筑文化的精魄

鲁班七十二结榫卯动画图解,建筑文化的精魄

榫卯结构分解图:
绳套连接
