木工绝技之半榫破头楔，一个长在木头里的榫卯结构

西就 · 发表于 2023-2-21 11:56:05|来自：

半榫破头楔，俗称狗闭榫。做法是让破头楔在半眼的卯里挓开，不用钉不施胶，却使榫头很难再退出，是一种不可逆的榫卯结构。常应用于抽屉桌面下的矮老，或者悬垂而负重的部件上，今天我们研究半榫破头楔构造原理，下面一起去学习下。

主要材料：

木材，手工凿，手刨，手锯，手钻，直角尺，量角尺，线规等（购买工具的，请进入木匠圈微商城）。

木工绝技之半榫破头楔，一个长在木头里的榫卯结构

制作步骤：

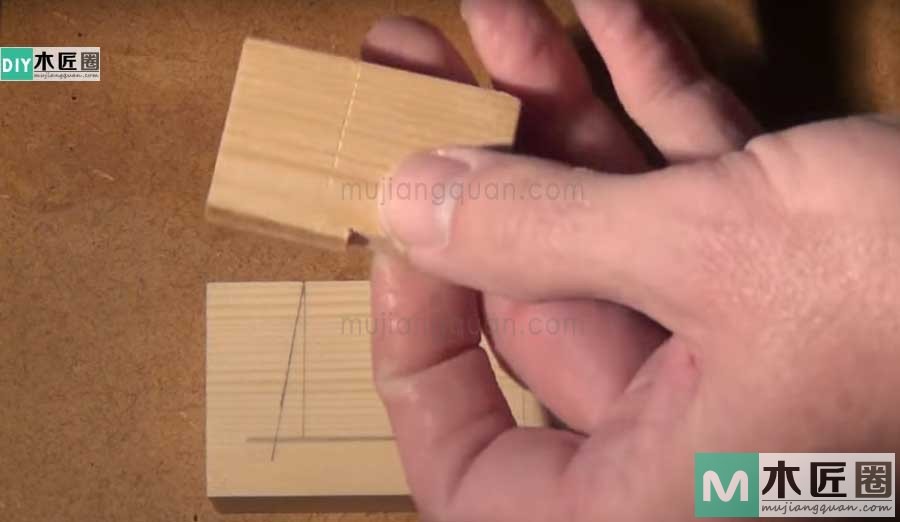

今天木匠圈(微信号：木匠圈)，分享教程是半榫破头楔的原理分析，在中国古代家具的结构上，常见一些半榫破头楔结构，这类榫卯一旦做好后，是无法取出来的，我们今天就剖析其原理结构。首先制作一个半榫结构，榫槽凿成上大下小，榫头锯开楔口，再插上木楔与榫头一起入卯，使榫头挓开。制作好后，你会发现怎么也拆不开，锯开后才知道奥妙所在……

木工绝技之半榫破头楔，一个长在木头里的榫卯结构

步骤1：破头楔设计

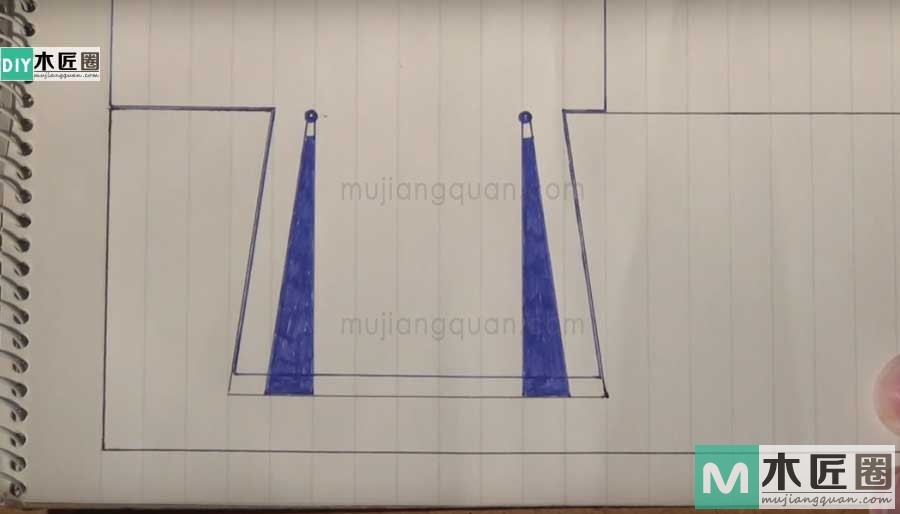

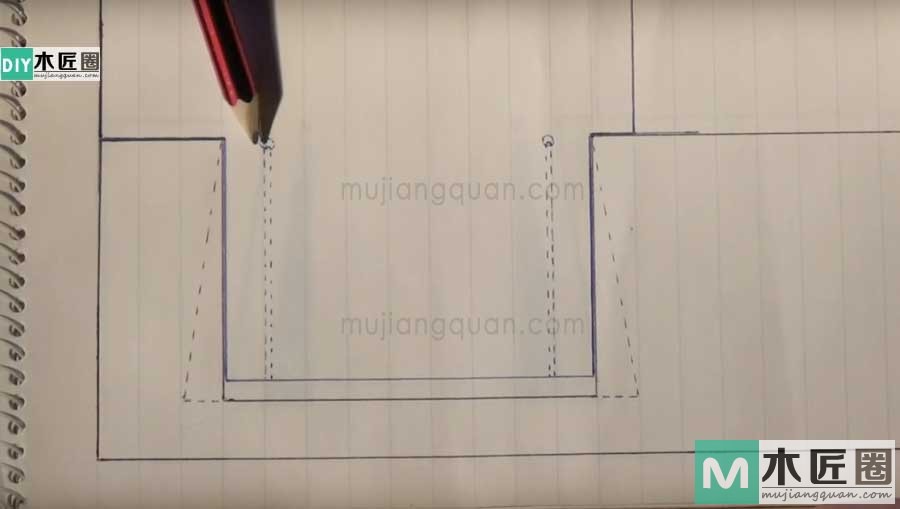

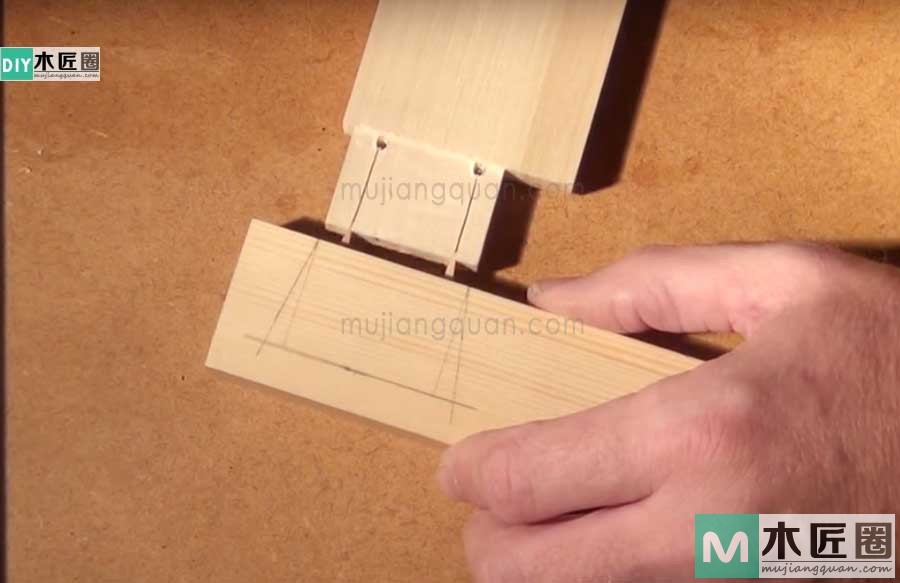

半榫破头楔是在四肩半榫基础上，榫头头部插入三角木楔，形成头大尾小的榫头，同样把对应卯眼也设计成上小下大的银锭形状（如下图）。为了使楔入榫时，不胀裂榫肩以上部分，因此需要在两条锯口（楔缝）尾部钻一个圆孔。

木工绝技之半榫破头楔，一个长在木头里的榫卯结构

步骤2：做半榫结构

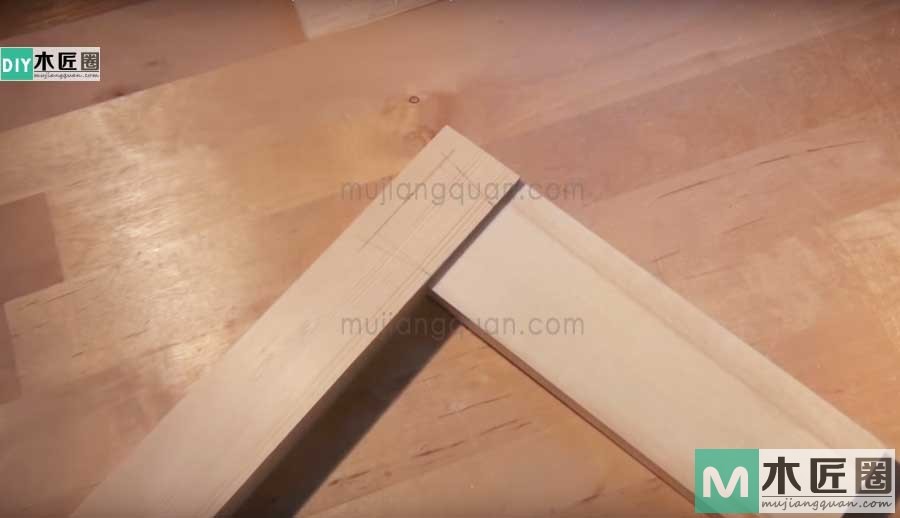

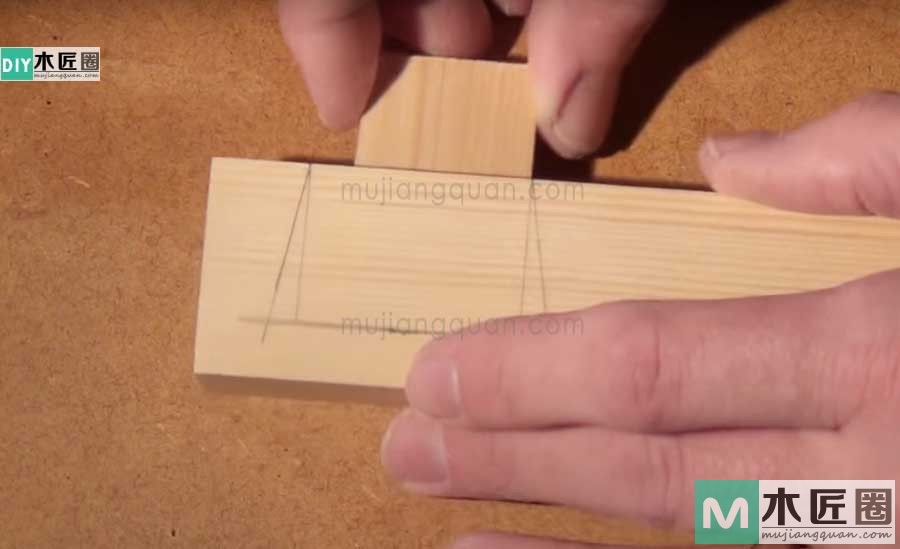

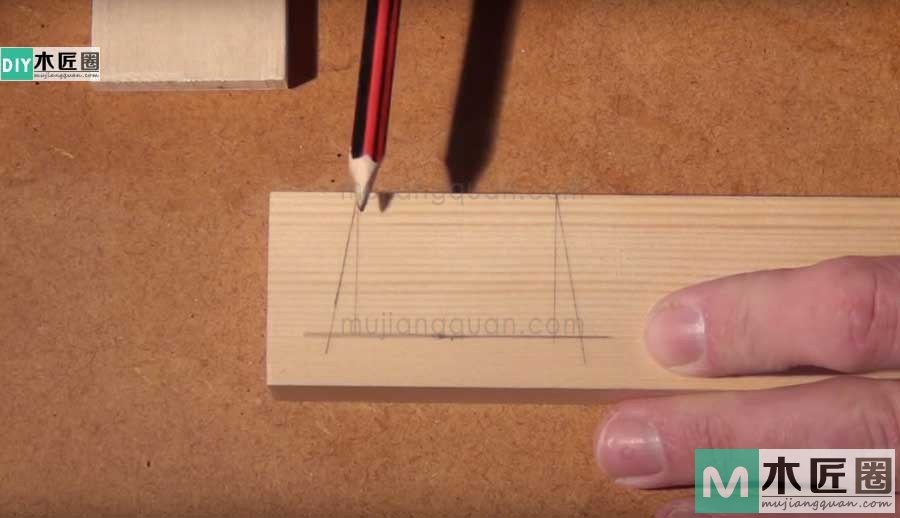

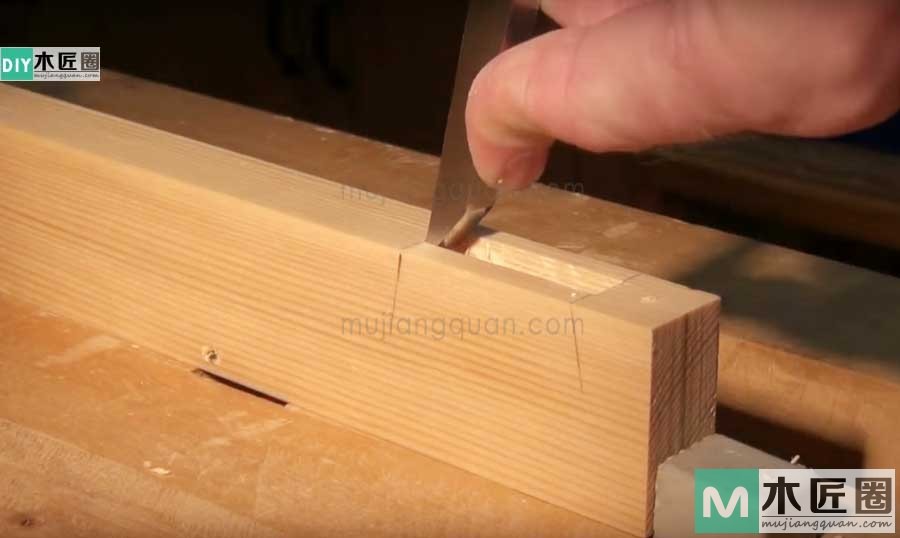

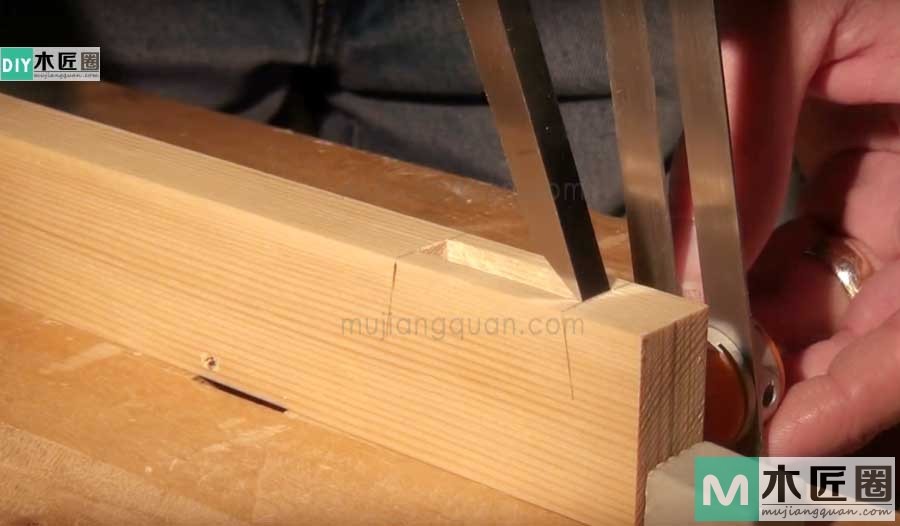

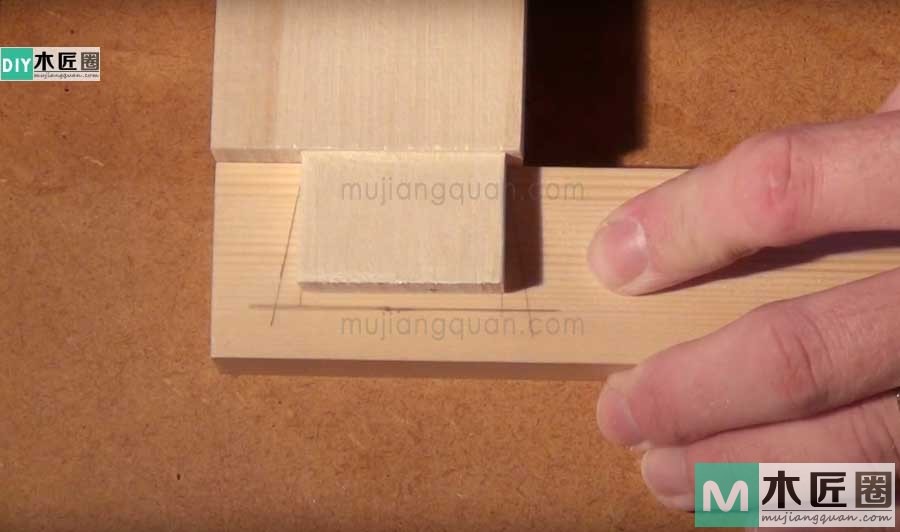

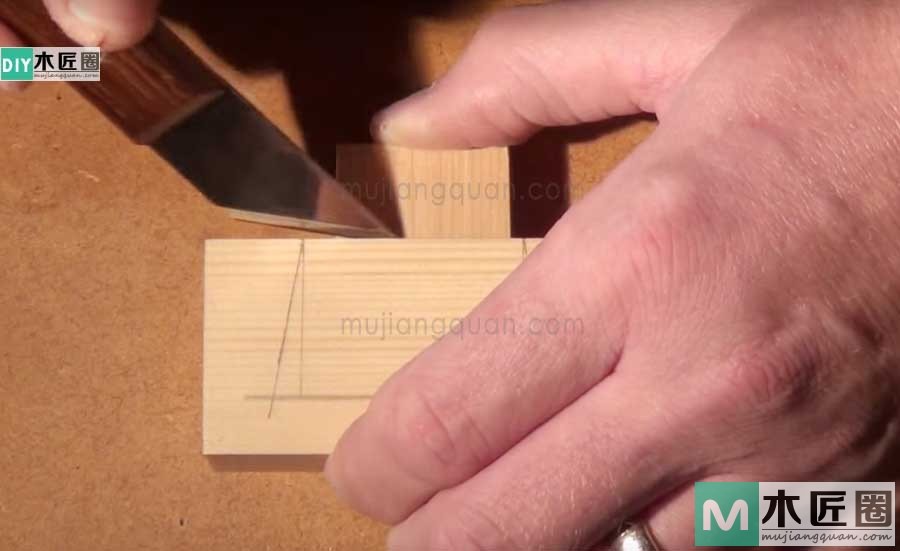

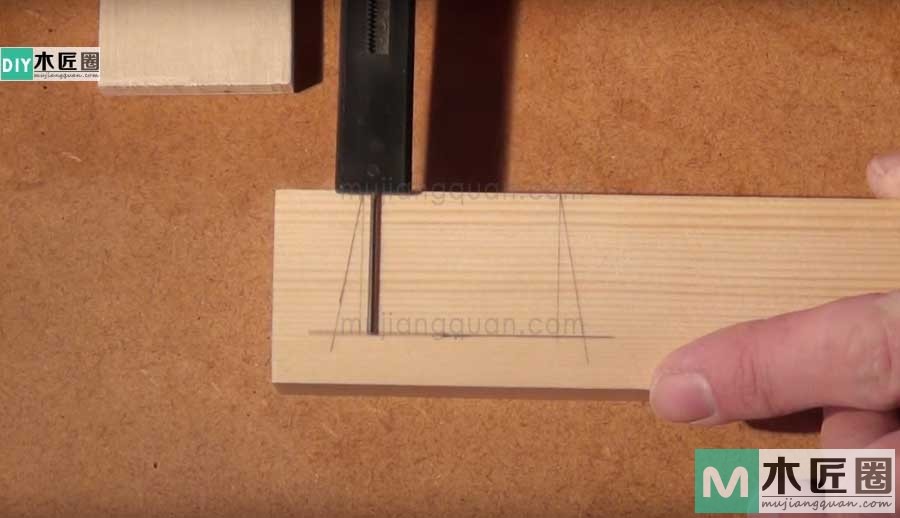

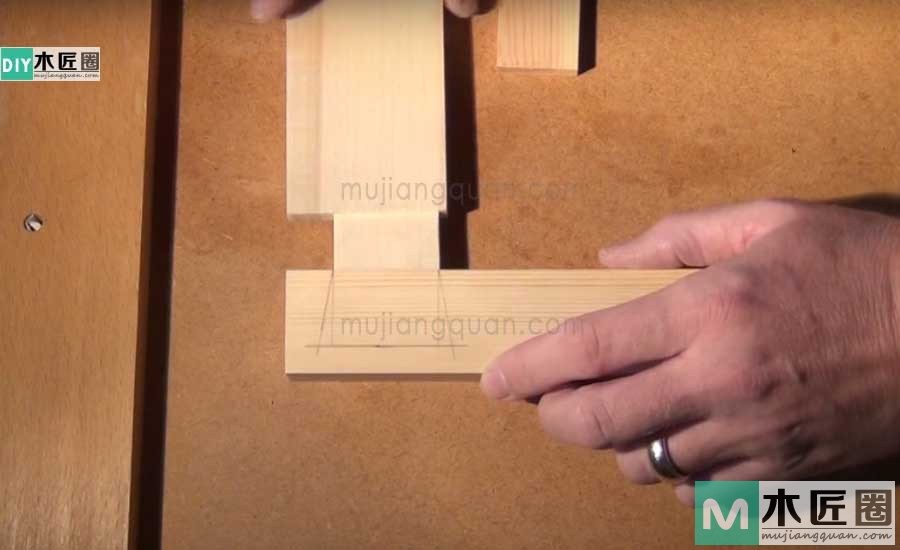

首先用手锯做出四肩榫头，再按设计要求，在用于制作榫槽端的木材侧面上画出银锭形状的榫槽。然后用手工凿凿出银锭状榫槽，榫槽的深度略大于榫头长度约3mm左右，这样楔子挤入榫头时保留一定的空间，也使榫肩更加能与榫槽壁形成无缝结合。

木工绝技之半榫破头楔，一个长在木头里的榫卯结构

步骤3：制作破头楔

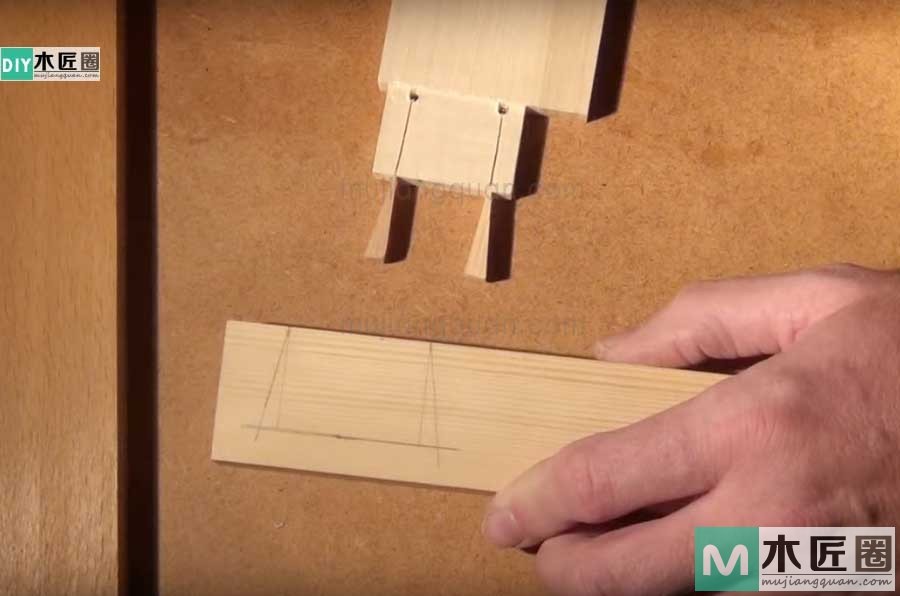

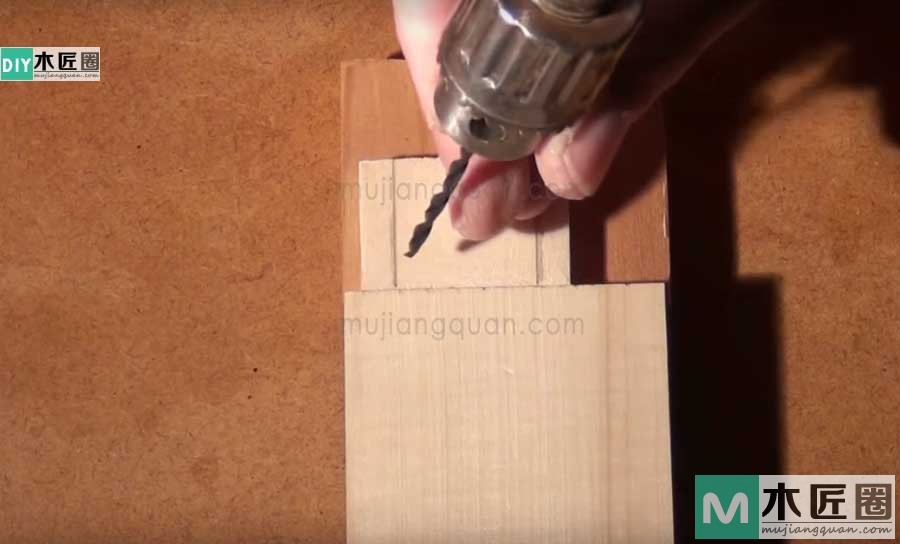

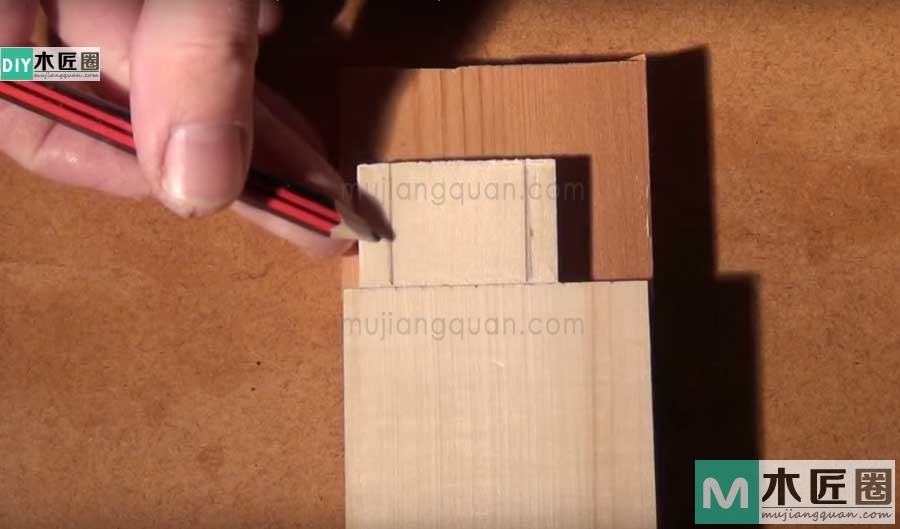

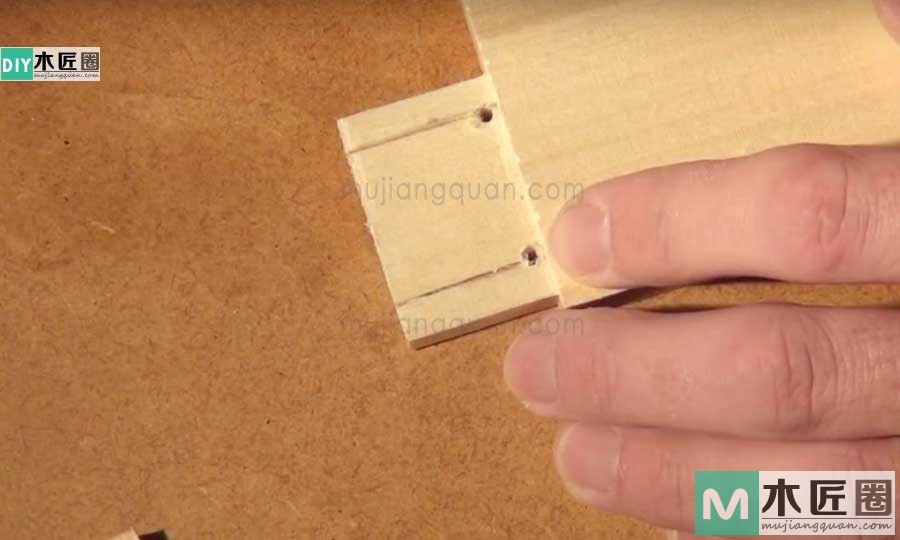

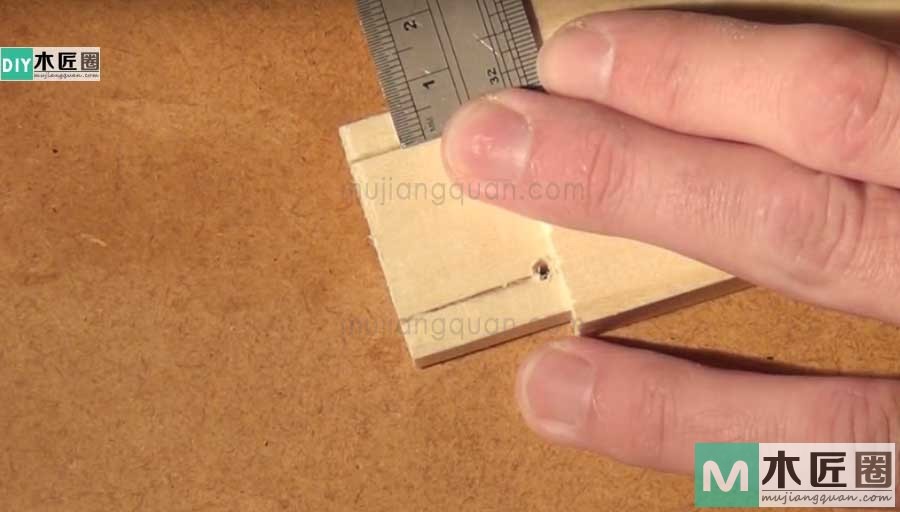

在榫头两边画出楔缝位置图，再将榫头端部向上固定在台钳上，用手锯在榫头上按设计锯出两个锯口（楔缝）。锯口与榫头两侧边的间距约等于榫头厚度，锯至榫肩2mm左右时停锯，再用手钻在锯口尾端处钻小圆孔（如下图）。

木工绝技之半榫破头楔，一个长在木头里的榫卯结构

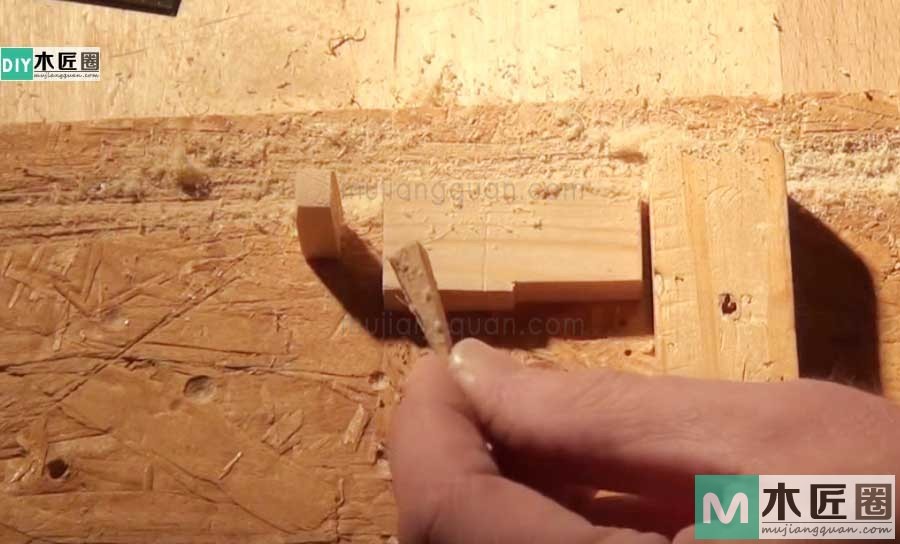

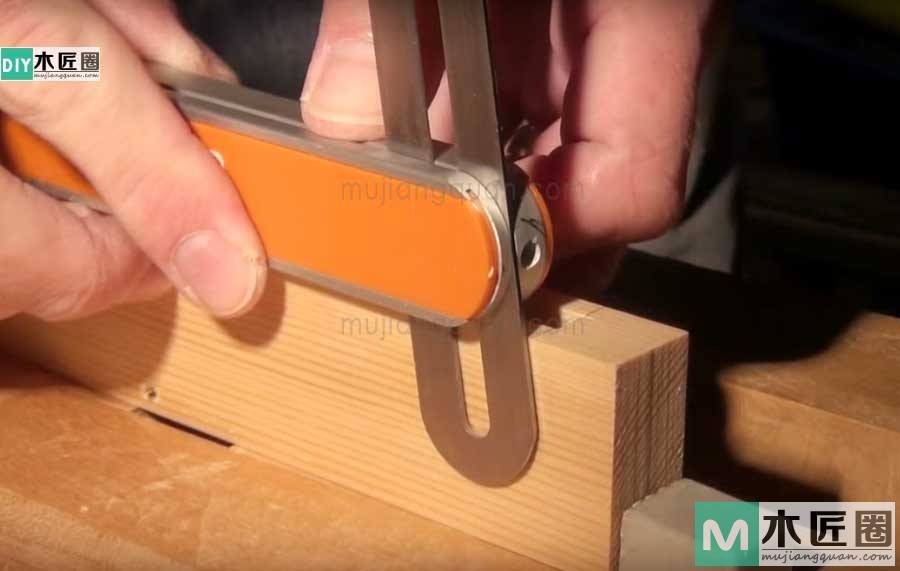

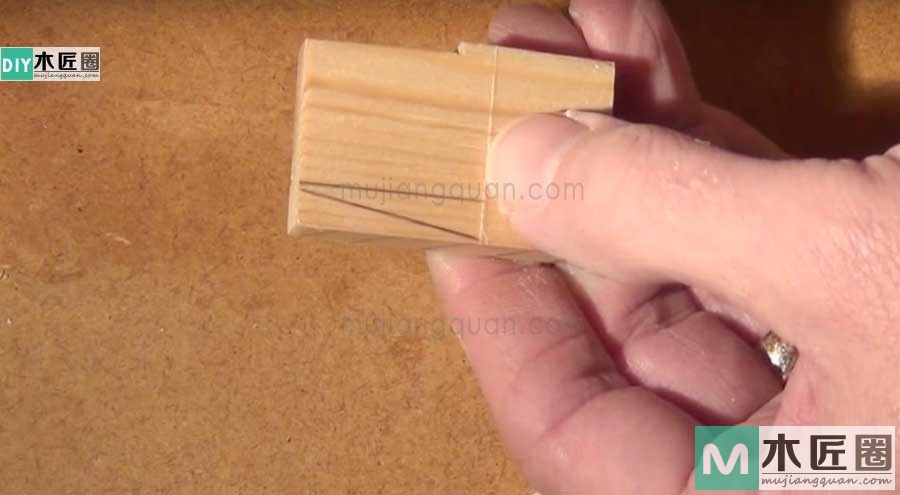

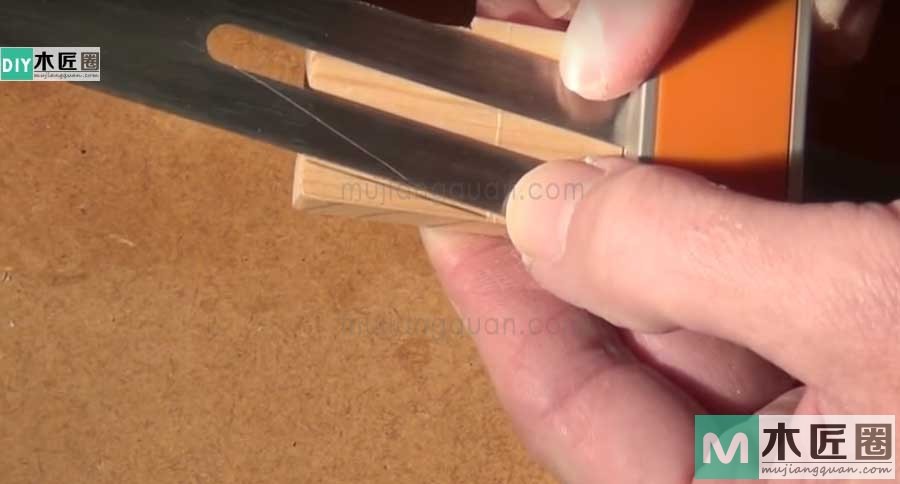

破头楔的楔儿是一种一头宽厚一头窄薄的三角形木片，制作时，先将用于制作木楔的木块插入榫槽中量出木楔所需长度。再用量角尺量出银锭榫槽的倾斜角度，二者数据结合画出三角木楔的形状。最后再用手锯锯出木楔即可，把这样的木楔挤入榫卯之间，可使二者结合非常严密。

木工绝技之半榫破头楔，一个长在木头里的榫卯结构

步骤4：插入破头楔

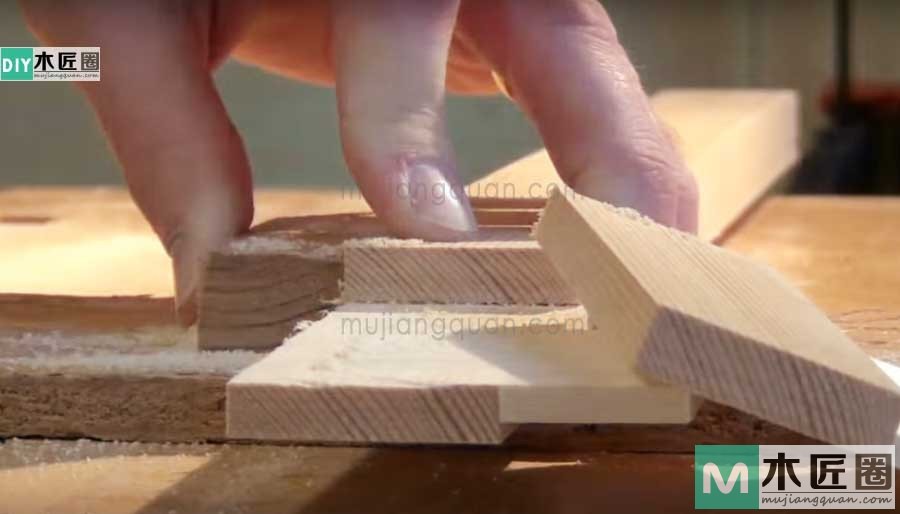

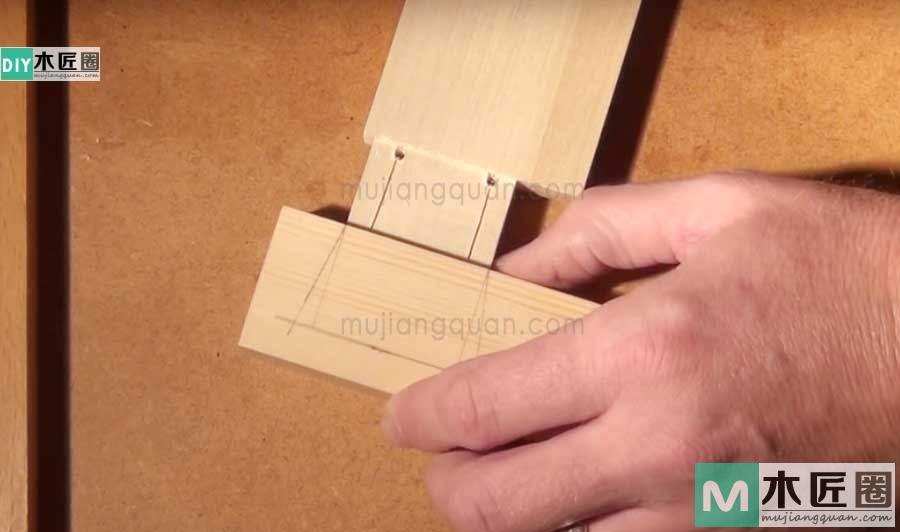

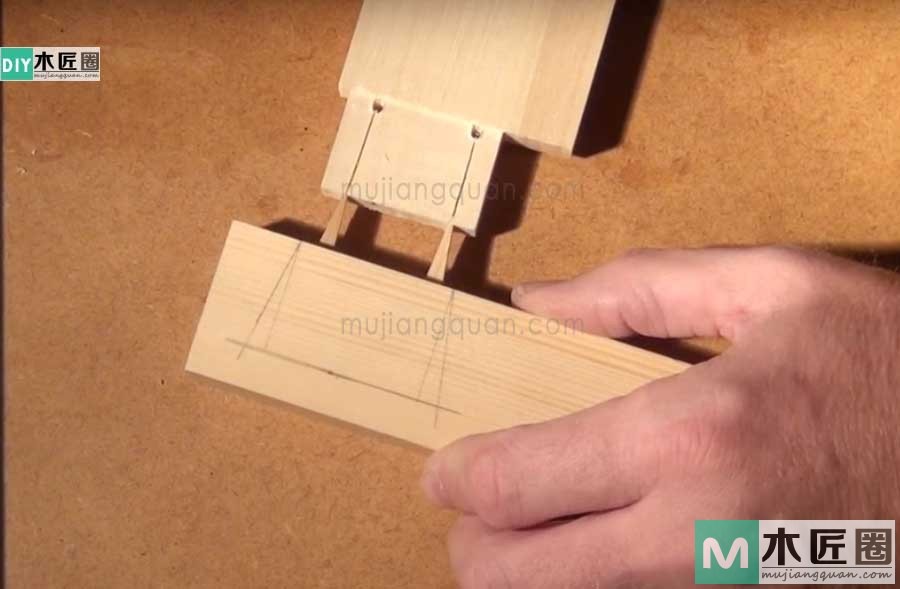

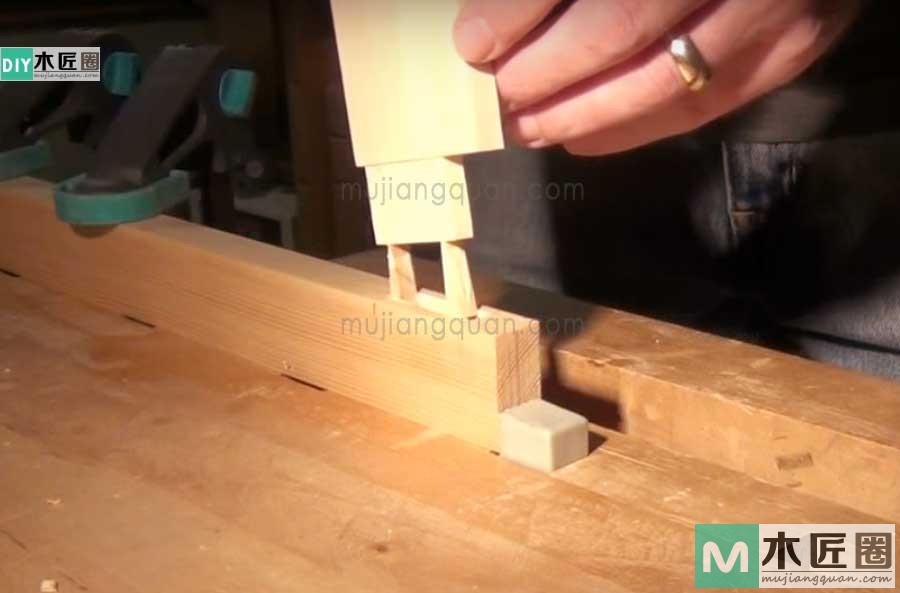

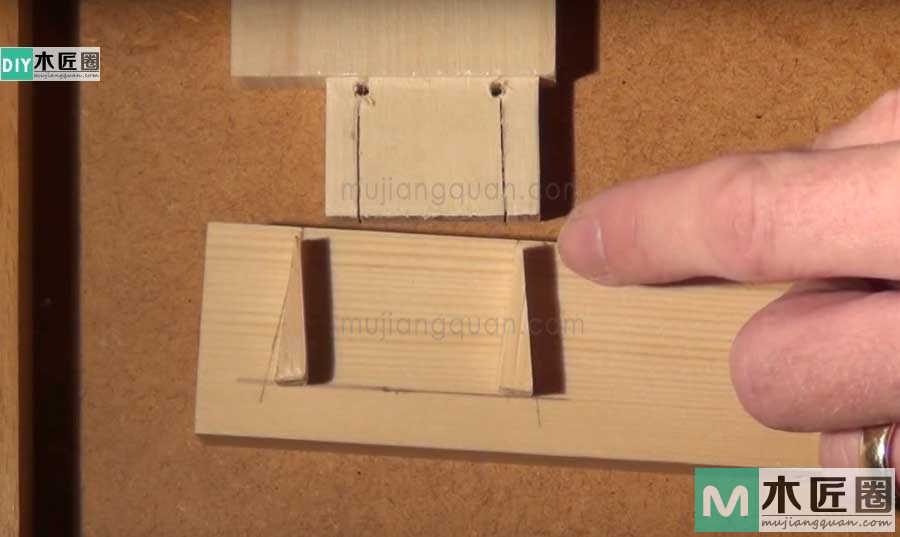

把上一步制作好的两个宽度与榫头厚度一致的木楔插在两个楔缝上，再把插上木楔的榫头套入榫槽中（如下图）。然后用台钳固定，再用木锤子将其楔入榫头上的锯口，交替敲击榫头上端，以使2个木楔的楔入程度大体相当，直至榫肩无法继续楔入时为止。

木工绝技之半榫破头楔，一个长在木头里的榫卯结构

步骤5：原理的分析

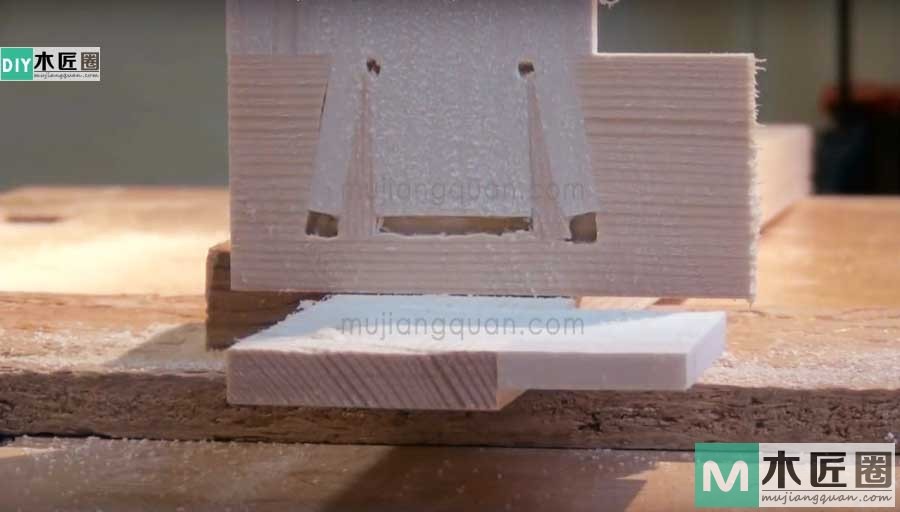

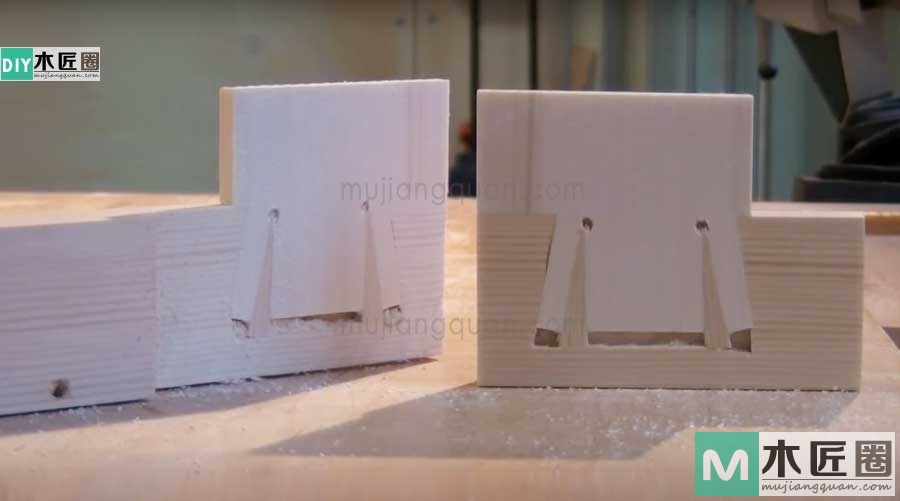

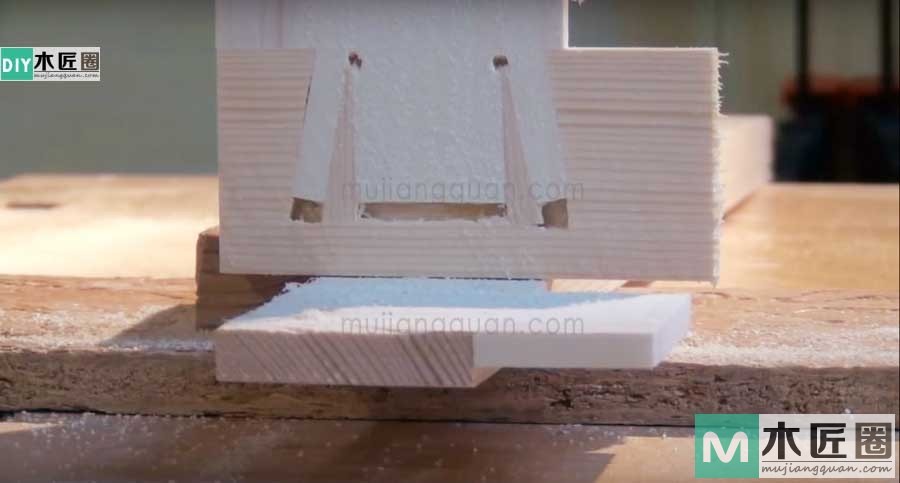

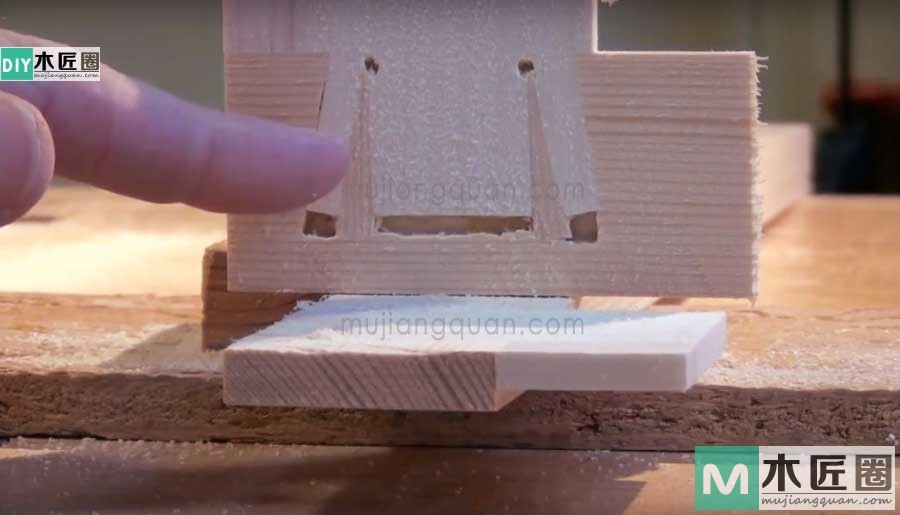

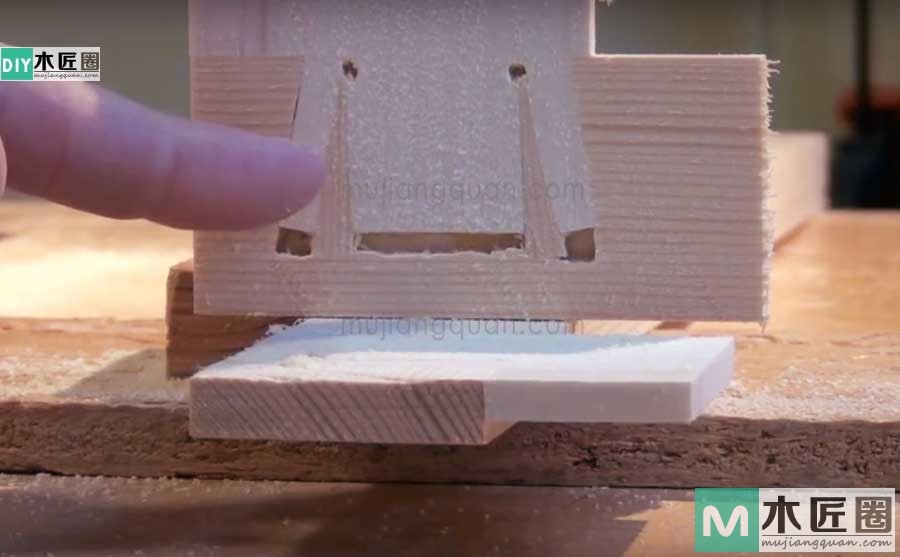

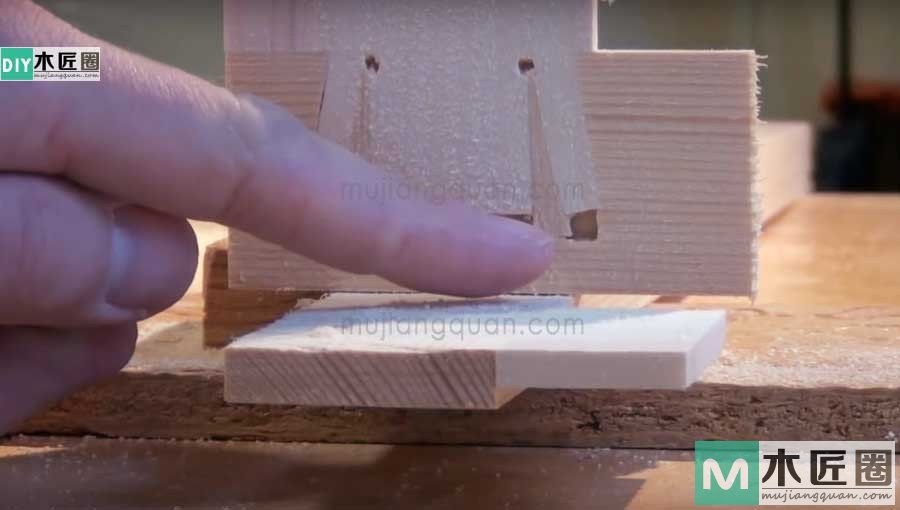

我们常常看到古老的家具，一些结构松而不散，一般都是破头楔在起作用。那么破头楔为什么能起到这样的作用呢？我们不妨锯开刚刚做好的半榫破头楔，看看最终在榫槽里面形态。锯开后发现，两个木楔已经把榫头挤压成头大尾小的形状，正好与榫槽形状一致，死死地把榫头卡在榫槽中。你除非破坏整个结构，否则这样的榫头是无法取出来的。

木工绝技之半榫破头楔，一个长在木头里的榫卯结构
